Caratteristiche

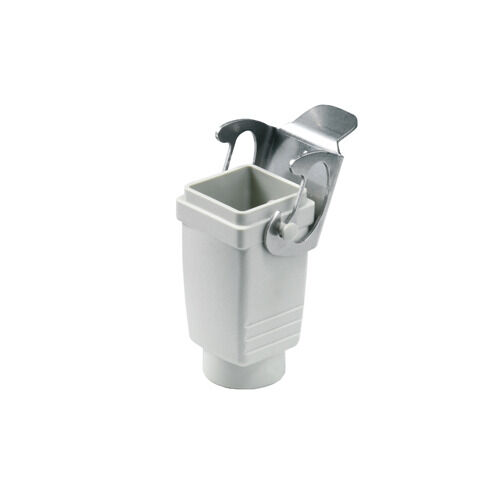

| Versione | HDC - Custodie, Grandezza: 1, Grado di protezione: IP65 (in condizione innestata), Base di prolunga, Gancio trasversale in basso, Standard, Dimensione entrate cavi: PG 11 |
| N. d’ordine | 1652460000 |
| Tipo | HDC 07A KOLU 1PG11G |
| GTIN (EAN) | 4008190402532 |
| CPZ | 1 Pezzo |

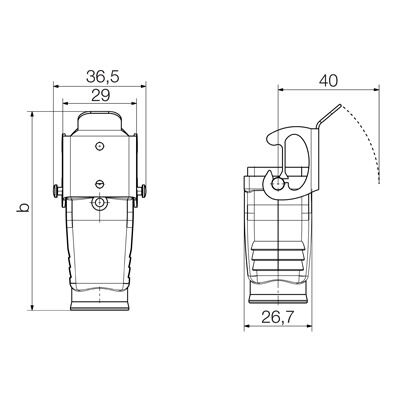

| Profondità | 27 mm |
| Profondità (pollici) | 1,063 inch |
| Posizione verticale | 78 mm |
| Altezza (pollici) | 3,071 inch |
| Larghezza | 36,5 mm |
| Larghezza (pollici) | 1,437 inch |
| Peso netto | 26 g |
| Valori limite di temperatura | -40 °C ... 125 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | 2f94735a-9fba-4903-842f-4fb9aa902310 |
| Resistenza chimica |
|
| Altezza Custodia B | 54 mm |
| Entrata cavo | con filettatura |
| Larghezza custodia C | 27 mm |
| Lunghezza, custodie | 27 mm |
| Classe d'infiammabilità UL 94 | V-0 |
| Coppia di serraggio | 0,5 Nm |
| Custodie EMC | No |
| Grado di protezione | IP65 (in condizione innestata) |
| Materiale base della custodia | Plastica |
| Materiale elemento di bloccaggio | Acciaio, inossidabile |
| Adatti per ModuPlug® | No |
| BG | 1 |
| Colore (RAL) | RAL 1001 |
| Coppia di serraggio | 0,5 Nm |
| Dimensione entrate cavi | PG 11 |
| Entrata cavo | con filettatura |
| Esecuzione custodia | Base di prolunga |
| Esecuzione sistema di chiusura | Gancio trasversale in basso |
| Filettatura (interna) | PG 11 |
| Forma | Standard |
| Grandezza | 1 |
| Numero entrate cavo in alto | 1 |
| Numero entrate cavo laterali | 0 |
| Parte superiore/Parte inferiore/Coperchio | Parte inferiore |
| Tipo | Prolungamento |
| Versione con gancio | Gancio trasversale |
| Omologazione/Certificato/Documento di conformità | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_79518) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1652460000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1652460000) |
| Notifica modifica prodotto |
[20220214 Technical change to HDC housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_252005)
[20220214 Technische Änderung bei HDC-Gehäusen](https://mdcop.weidmueller.com/mediadelivery/asset/900_252006) |
| Documentazione tecnica | [1652460000_HDC_07A_KLU_1PG11G_STP_Blatt__1.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_39241) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochure |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| Omologazioni |   |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (cURus) | E92202 |
