HDC 16D TOBU 1M25 BP
HDC 16D TOBU 1M25 BP

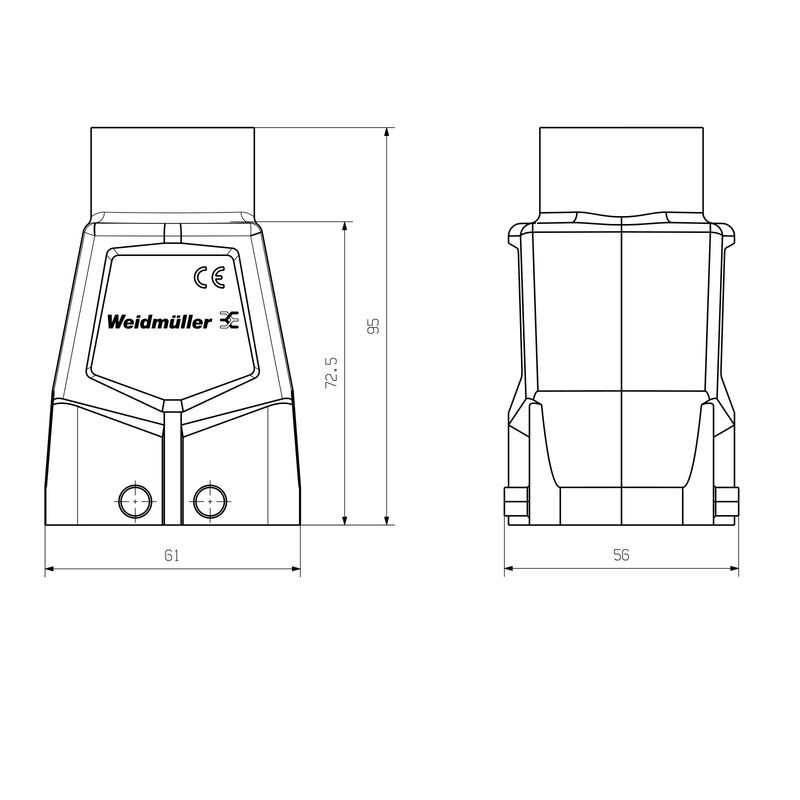

Rysunek

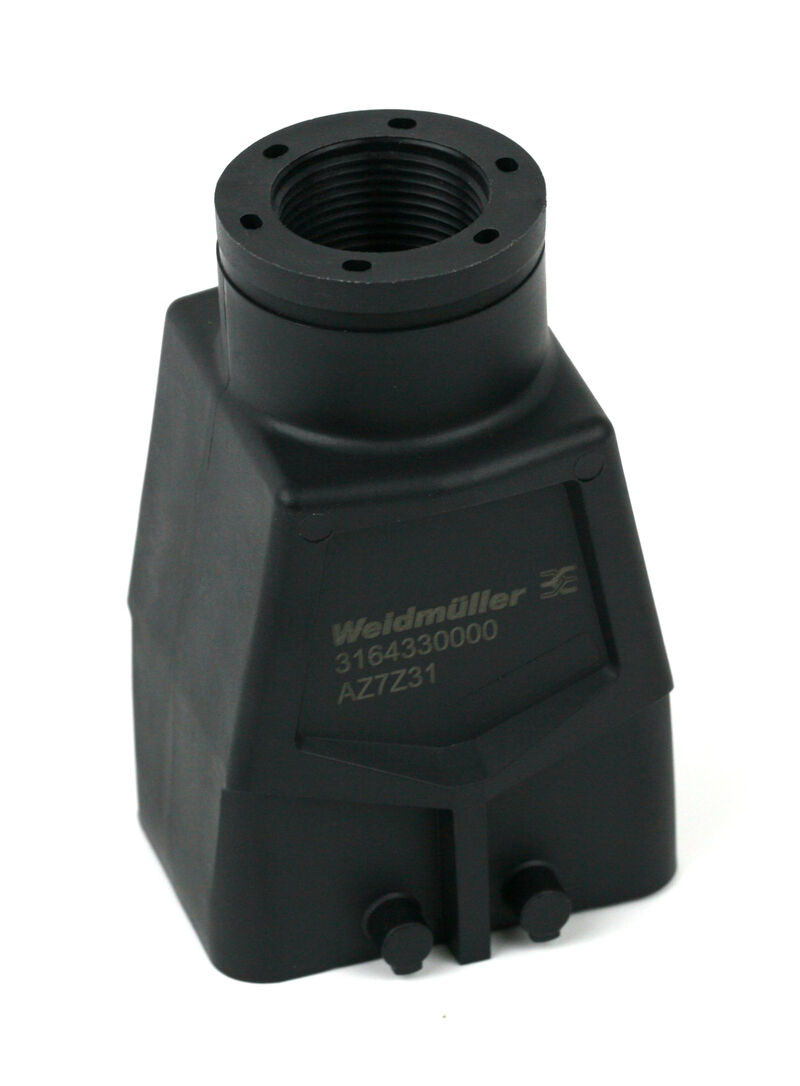

HDC 16D TOBU 1M25 BP

obudowa HDC, Rozmiar instalacji: 3, Stopień ochrony: IP65, po podłączeniu, Wpust kablowy od góry, Korpus wtyczki, Zatrzask mocujący boczny u dołu, standard, Wymiary wlotów kablowych: M 25, M 32

Nr. produktu 3164330000
Pobierz kartę katalogową Wsparcie inżynieryjne
Akcesoria 6 Jest dodatkiem 3 Produkty pokrewne 2
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego Dimensions Dane ogólne Исполнение Klasyfikacje

Dopuszczenia

ROHS
Zgodny

Ogólne dane zamówieniowe

Version
obudowa HDC, Rozmiar instalacji: 3, Stopień ochrony: IP65, po podłączeniu, Wpust kablowy od góry, Korpus wtyczki, Zatrzask mocujący boczny u dołu, standard, Wymiary wlotów kablowych: M 25, M 32
Order No.
3164330000
Type
HDC 16D TOBU 1M25 BP
GTIN (EAN)
4099987800525
Ilość
1 szt.

Wymiary i masa

Depth
61 mm
Głębokość (cale)
2,402 inch
Height
72,5 mm
Wysokość (cale)
2,854 inch
Width
56 mm
Szerokość (cale)
2,205 inch
Length
61 mm
Długość (cale)
2,402 inch
Masa netto
124 g

Temperatury

Ambient temperature
-40 °C…125 °C
Temperatura graniczna
-40 °C ... 125 °C

Zgodność produktu z wymogami środowiska naturalnego

RoHS Compliance Status
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

Dimensions

Cable entry
w. thread
Total length housing
61 mm

Dane ogólne

Protection degree
IP65
po podłączeniu
Surface finish
nieobrobiony
UL 94 flammability rating
V-0

Исполнение

BG
3
Cable entry
w. thread
Clamp version
Zacisk mocujący boczny
Colour (RAL)
RAL 9005
Cover
bez pokrywy
Design
standard
Design of housing
Wpust kablowy od góry
Korpus wtyczki
Design of locking system
Zatrzask mocujący boczny u dołu
External thread
M 25
Installation size
3
Internal thread
M 25
Number of cable entry on top
1
Number of cable entry sideways
0
Sealing
bez uszczelnienia
Size of cable entries
M 25
M 32
Suitable for ModuPlug®
Tak
Top part/bottom part/lid
część górna
Type
wtyk
Type of connection
Złącza przemysłowe HDC

Klasyfikacje

ETIM 8.0
EC000437
ETIM 9.0
EC000437
ETIM 10.0
EC000437
ECLASS 14.0
27-44-02-02
ECLASS 15.0
27-44-02-02
