Caratteristiche

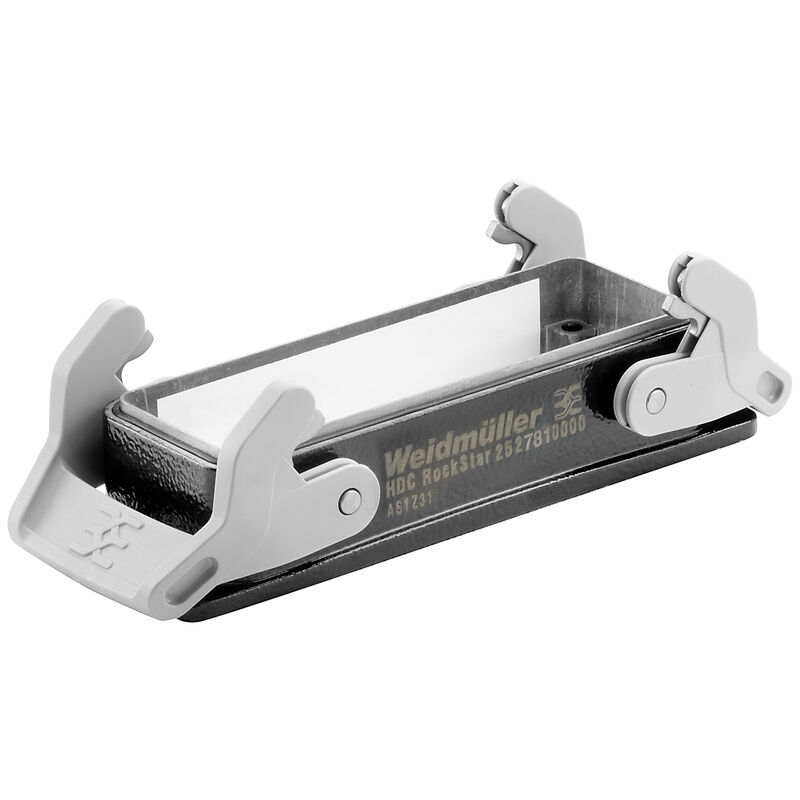

| Versione | HDC - Custodie, Grandezza: 8, Grado di protezione: IP65 (in condizione innestata), Base passante, Gancio trasversale in basso, Gancio trasversale sostituibile |
| N. d’ordine | 2527810000 |
| Tipo | HDC 24B ABU EMC |
| GTIN (EAN) | 4050118618297 |
| CPZ | 1 Pezzo |

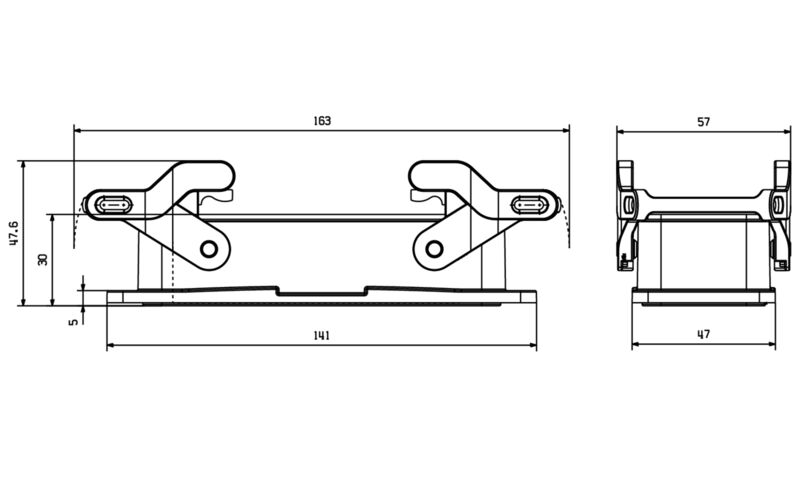

| Profondità | 141 mm |
| Profondità (pollici) | 5,551 inch |
| Posizione verticale | 30 mm |
| Altezza (pollici) | 1,181 inch |
| Larghezza | 47 mm |
| Larghezza (pollici) | 1,85 inch |
| Peso netto | 133,76 g |
| Valori limite di temperatura | -40 °C ... 125 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Resistenza chimica |
|
| Classe d'infiammabilità UL 94 | V-0 |
| Custodie EMC | Sì |
| Grado di protezione | IP65 (in condizione innestata) |
| Materiale base della custodia | alluminio pressofuso |
| Materiale elemento di bloccaggio |
PA 66/6
Acciaio, inossidabile |
| Superficie | Verniciatura a polvere |
| Adatti per ModuPlug® | Sì |
| BG | 8 |
| Colore (RAL) | RAL 9011 |
| Copertura | senza coperchio |
| Esecuzione custodia | Base passante |
| Esecuzione sistema di chiusura |
Gancio trasversale in basso
Gancio trasversale sostituibile |
| Grandezza | 8 |
| Guarnizione | FPM |
| Parte superiore/Parte inferiore/Coperchio | Parte inferiore |
| Tipo | Base passante (mont. in feritoia) |
| Versione con gancio | Gancio trasversale |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_72305) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2527810000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2527810000) |
| Notifica modifica prodotto |
[20220214 Technical change to HDC housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_252005)
[20220214 Technische Änderung bei HDC-Gehäusen](https://mdcop.weidmueller.com/mediadelivery/asset/900_252006) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| Omologazioni |   |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (cURus) | E92202 |
Controparti
-
N. articolo:2544060000Confezione:1 Pezzo
HDC - Custodie, Grandezza: 8, Grado di protezione: IP65 (in condizione innestata), Entrata cavo dall'alto, Custodia connettore, Gancio trasversale in basso, alto, Dimensione entrate cavi: M 40
-
N. articolo:2544050000Confezione:1 Pezzo
HDC - Custodie, Grandezza: 8, Grado di protezione: IP65 (in condizione innestata), Entrata cavo laterale, Custodia connettore, Gancio trasversale in basso, alto, Dimensione entrate cavi: M 40
È la controparte di
-
N. articolo:2544060000Confezione:1 Pezzo
HDC - Custodie, Grandezza: 8, Grado di protezione: IP65 (in condizione innestata), Entrata cavo dall'alto, Custodia connettore, Gancio trasversale in basso, alto, Dimensione entrate cavi: M 40
-
N. articolo:2544050000Confezione:1 Pezzo
HDC - Custodie, Grandezza: 8, Grado di protezione: IP65 (in condizione innestata), Entrata cavo laterale, Custodia connettore, Gancio trasversale in basso, alto, Dimensione entrate cavi: M 40
