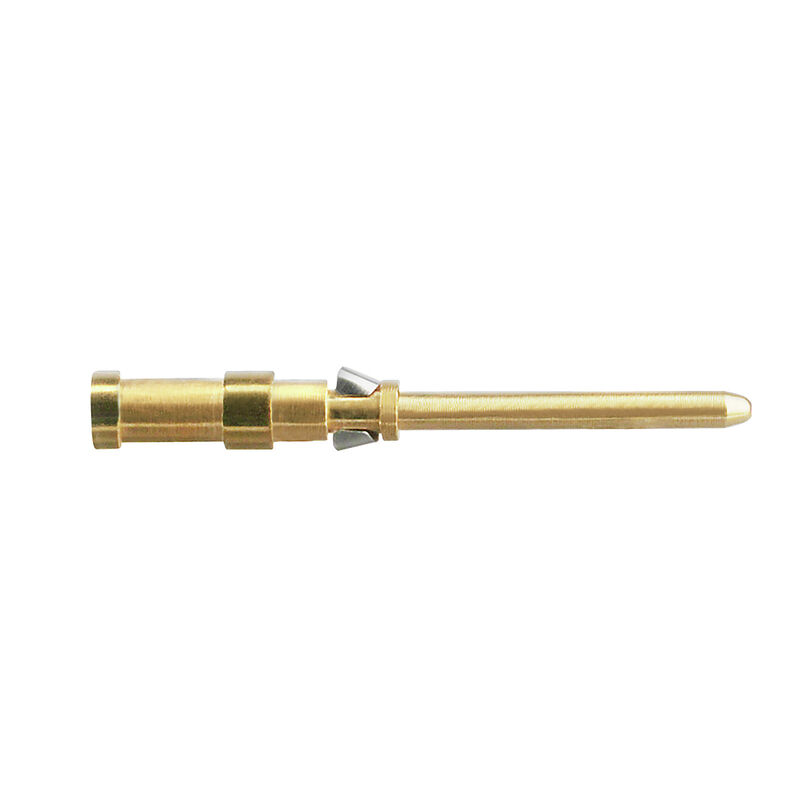

HDC-C-HD-SM1.5AU
HDC-C-HD-SM1.5AU
HDC-C-HD-SM1.5AU

HDC-C-HD-SM1.5AU

HDCコネクタ, クリンプコンタクト, HD, HDD, HQ, MixMate, オス型, 導体断面、最大: 1.5, 回転, 銅合金

商品番号 1651650000
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
付属品 5 の付属品です 39 関連製品 20
承認 一般注文データ 寸法と重量 環境製品コンプライアンス 一般データ 分類

承認

認可
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
適合
UL File Number Search
[UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
証明書番号（cURus）
E92202

一般注文データ

バージョン
HDCコネクタ, クリンプコンタクト, HD, HDD, HQ, MixMate, オス型, 導体断面、最大: 1.5, 回転, 銅合金
注文番号
1651650000
種別
HDC-C-HD-SM1.5AU
GTIN (EAN)
4008190400323
数量
100 items

寸法と重量

直径
3,2 mm
正味重量
0,627 g

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除あり)
RoHS 適用除外（該当する場合/既知の場合）
6c
REACH SVHC
Lead 7439-92-1
SCIP
6eabd5ae-2d6b-409e-8bdf-87c27ee10e40

一般データ

Csupaszolási hossz, névleges csatlakozás
8 mm
Diamètre du contact mâle Ø
1,6 mm
Grundläggande material
銅合金
Production methods
回転
Przekrój przyłącza przewodu, maks.
1,5 mm²
Rezystancja skrośna
≤4 mΩ
Serie
HD
Tipo di collegamento
クリンプ接続
Поверхность
ゴールド
Поперечное сечение соединительного провода, мин.
1,5 mm²
Тип
オス型
Циклы коммутации
≥ 500
接点の材質
銅合金
接続配線の断面
1.5 - 1.5 mm²
버전 인서트
HD
HDD
HQ
MixMate

分類

ETIM 8.0
EC000796
ETIM 9.0
EC000796
ETIM 10.0
EC000796
ECLASS 14.0
27-44-02-04
ECLASS 15.0
27-44-02-04
