Caratteristiche
| Versione | HDC - Connettore, Femmina, 50 V, 10 A, Numero di poli: 8, Collegamento a crimpare, Grandezza: 1 |
| N. d’ordine | 1650600000 |

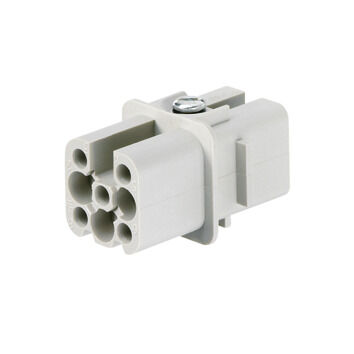

| Tipo | HDC HD 8 FC |
| GTIN (EAN) | 4008190870959 |
| CPZ | 1 Pezzo |
| Profondità | 21 mm |
| Profondità (pollici) | 0,827 inch |
| Posizione verticale | 33,2 mm |
| Altezza (pollici) | 1,307 inch |
| Larghezza | 21 mm |
| Larghezza (pollici) | 0,827 inch |
| Peso netto | 8,8 g |
| Valori limite di temperatura | -40 °C ... 125 °C |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 6c |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | b67daa31-7dca-434d-8290-da7fb52f83a2 |
| Resistenza chimica |
|
| Altezza Femmina | 33,2 mm |
| Larghezza | 21 mm |
| Lunghezza, zoccolo | 21 mm |
| Bassa fumosità sec. EN 45545-2 | Sì |
| BG | 1 |
| cicli d'innesto Ag | ≥ 500 |
| cicli d'innesto Au | ≥ 500 |
| Classe d'infiammabilità UL 94 | V-0 |
| Colori | beige |
| Corrente di dimensionamento (DIN EN 61984) | 10 A |
| Corrente nominale (cUR) |
|
| Corrente nominale (UR) |
|
| Grado di lordura | 3 |
| Grandezza | 1 |
| Gruppo materiali isolanti | IIIa |
| Materiale | Lega di rame |
| Materiale isolante | PC rinforzato in fibra di vetro (UL listed e qualificato per il settore ferroviario) |
| Numero di poli | 8 |
| Resistenza contro l'isolamento | 1010 Ω |
| Resistenza di passaggio | ≤4 mΩ |
| Serie | HD |
| Sezione di collegamento cavo | 2,5 mm² |
| Tensione di dimensionamento (DIN EN 61984) | 50 V |
| Tensione di dimensionamento secondo UL/CSA | 600 V AC/DC |
| Tensione impulsiva di dimensionamento (DIN EN 61984) | 800 V |
| Tipo | Femmina |
| Tipo di collegamento | Collegamento a crimpare |
| BG | 1 |
| Grandezza | 1 |
| Lunghezza di spellatura, collegamento di dimensionamento | 8 mm |
| Materiale | Lega di rame |
| Resistenza di passaggio | ≤4 mΩ |
| Sezione di collegamento cavo AWG, max. | AWG 14 |
| Sezione di collegamento cavo AWG, min. | AWG 26 |
| Sezione di collegamento cavo, max. | 2,5 mm² |
| Sezione di collegamento cavo, min. | 0,14 mm² |
| Tipo di collegamento | Collegamento a crimpare |
| Omologazione/Certificato/Documento di conformità | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_73331) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1650600000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1650600000) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochure |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-05 |
| ECLASS 9.1 | 27-44-02-05 |
| ECLASS 10.0 | 27-44-02-05 |
| ECLASS 11.0 | 27-44-02-05 |
| ECLASS 12.0 | 27-44-02-05 |
| ECLASS 13.0 | 27-44-02-05 |
| ECLASS 14.0 | 27-44-02-05 |
| Omologazioni |     |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (cURus) | E92202 |
