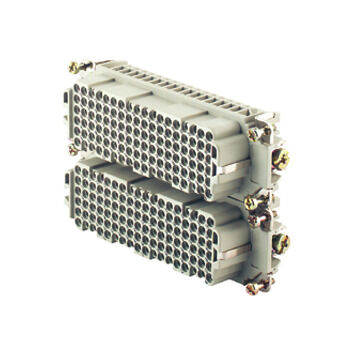

HDC - Connettore, Femmina, 250 V, 10 A, Numero di poli: 108, Collegamento a crimpare, Dimensioni di installazione: 8

N. articolo 1651300000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 15 Prodotti correlati 2
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dimensioni Dati generali Dati del collegamento PE Esecuzione Classificazioni

Omologazioni

Omologazioni
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E92202

Dati generali per l’ordinazione

Versione
HDC - Connettore, Femmina, 250 V, 10 A, Numero di poli: 108, Collegamento a crimpare, Dimensioni di installazione: 8
N. d’ordine
1651300000
Tipo
HDC HDD 108 FC 109-216
GTIN (EAN)
4008190299903
CPZ
1  Pezzo

Dimensioni e pesi

Profondità
111  mm
Profondità (pollici)
4,37  inch
Posizione verticale
35  mm
Altezza (pollici)
1,378  inch
Larghezza
34  mm
Larghezza (pollici)
1,339  inch
Peso netto
76  g

Temperature

Valori limite di temperatura
-40 °C ... 125 °C

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
1609748e-c278-4c9b-b3d1-e6215d2988cd
Resistenza chimica
  • Sostanza:
    Acetone
  • Resistenza chimica:
    Resistente
  • Sostanza:
    Ammoniaca, diluita
  • Resistenza chimica:
    Resistente in certe condizioni
  • Sostanza:
    Benzina
  • Resistenza chimica:
    Resistente
  • Sostanza:
    Benzene
  • Resistenza chimica:
    Resistente
  • Sostanza:
    Olio diesel
  • Resistenza chimica:
    Resistente in certe condizioni
  • Sostanza:
    Acido acetico, concentrato
  • Resistenza chimica:
    Resistente
  • Sostanza:
    Idrossido di potassio
  • Resistenza chimica:
    Resistente in certe condizioni
  • Sostanza:
    Metanolo
  • Resistenza chimica:
    Resistente in certe condizioni
  • Sostanza:
    Olio motore
  • Resistenza chimica:
    Resistente in certe condizioni
  • Sostanza:
    Soda caustica, diluita
  • Resistenza chimica:
    Resistente
  • Sostanza:
    Idroclorofluorocarburi
  • Resistenza chimica:
    Resistente in certe condizioni
  • Sostanza:
    Uso esterno
  • Resistenza chimica:
    Resistente in certe condizioni

Dimensioni

Altezza Femmina
33  mm
Larghezza
34  mm
Lunghezza, zoccolo
111  mm

Dati generali

Bassa fumosità sec. EN 45545-2
Sì
BG
8
cicli d'innesto Ag
≥ 500
cicli d'innesto Au
≥ 500
Classe d'infiammabilità UL 94
V-0
Colori
beige
Corrente di dimensionamento (DIN EN 61984)
10  A
Corrente nominale (cUR)
  • Sezione di collegamento del conduttore AWG:
    AWG 14
  • Corrente nominale:
    6 A
  • Sezione di collegamento del conduttore AWG:
    AWG 16
  • Corrente nominale:
    3,5 A
  • Sezione di collegamento del conduttore AWG:
    AWG 18
  • Corrente nominale:
    3,5 A
  • Sezione di collegamento del conduttore AWG:
    AWG 20
  • Corrente nominale:
    1,47 A
  • Sezione di collegamento del conduttore AWG:
    AWG 22
  • Corrente nominale:
    1,47 A
  • Sezione di collegamento del conduttore AWG:
    AWG 24
  • Corrente nominale:
    1,47 A
Corrente nominale (UR)
  • Sezione di collegamento del conduttore AWG:
    AWG 14
  • Corrente nominale:
    10 A
  • Sezione di collegamento del conduttore AWG:
    AWG 16
  • Corrente nominale:
    7 A
  • Sezione di collegamento del conduttore AWG:
    AWG 18
  • Corrente nominale:
    7 A
  • Sezione di collegamento del conduttore AWG:
    AWG 20
  • Corrente nominale:
    2,75 A
  • Sezione di collegamento del conduttore AWG:
    AWG 22
  • Corrente nominale:
    2,75 A
  • Sezione di collegamento del conduttore AWG:
    AWG 24
  • Corrente nominale:
    2,75 A
Dimensioni di installazione
8
Grado di lordura
3
Gruppo materiali isolanti
IIIa
Materiale di base
Lega di rame
Materiale isolante
PC rinforzato in fibra di vetro (UL listed e qualificato per il settore ferroviario)
Numero di poli
108
Resistenza d'isolamento
1010 Ω
Resistenza di passaggio
≤4 mΩ
Serie
HDD
Sezione di collegamento cavo
2,5  mm²
Tensione di dimensionamento (DIN EN 61984)
250  V
Tensione di dimensionamento secondo UL/CSA
600 V AC/DC
Tensione impulsiva di dimensionamento (DIN EN 61984)
4  kV
Tipo
Femmina
Tipo di collegamento
Collegamento a crimpare

Dati del collegamento PE

Coppia di serraggio max. collegamento PE
1,5  Nm
Coppia di serraggio, min. collegamento PE
1,2  Nm
Dimensione lama (a taglio) (collegamento PE)
SD 0,6 x 3,5
SD 0,8 x 4,0
Lunghezza di spellatura, collegamento PE
10  mm
Sezione di collegamento cavo AWG (PE), max.
AWG 14
Sezione di collegamento cavo AWG (PE), min.
AWG 20
Sezione di dimensionamento
2,5  mm²
Tipo di collegamento PE
Collegamento a vite
Vite di fissaggio
M 4

Esecuzione

BG
8
Dimensioni di installazione
8
Lunghezza di spellatura, collegamento di dimensionamento
8  mm
Materiale di base
Lega di rame
Resistenza di passaggio
≤4 mΩ
Sezione di collegamento cavo AWG, max.
AWG 14
Sezione di collegamento cavo AWG, min.
AWG 26
Sezione di collegamento cavo, flessibile, max.
2,5  mm²
Sezione di collegamento cavo, flessibile, min.
0,5  mm²
Sezione di collegamento cavo, max.
2,05  mm²
Sezione di collegamento cavo, min.
0,14  mm²
Sezione di collegamento cavo, rigido, max.
2,5  mm²
Sezione di collegamento cavo, rigido, min.
0,5  mm²
Tipo di collegamento
Collegamento a crimpare

Classificazioni

ETIM 6.0
EC000438
ETIM 7.0
EC000438
ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 9.0
27-44-02-05
ECLASS 9.1
27-44-02-05
ECLASS 10.0
27-44-02-05
ECLASS 11.0
27-44-02-05
ECLASS 12.0
27-44-02-05
ECLASS 13.0
27-44-02-05
ECLASS 14.0
27-44-02-05
ECLASS 15.0
27-44-02-05
