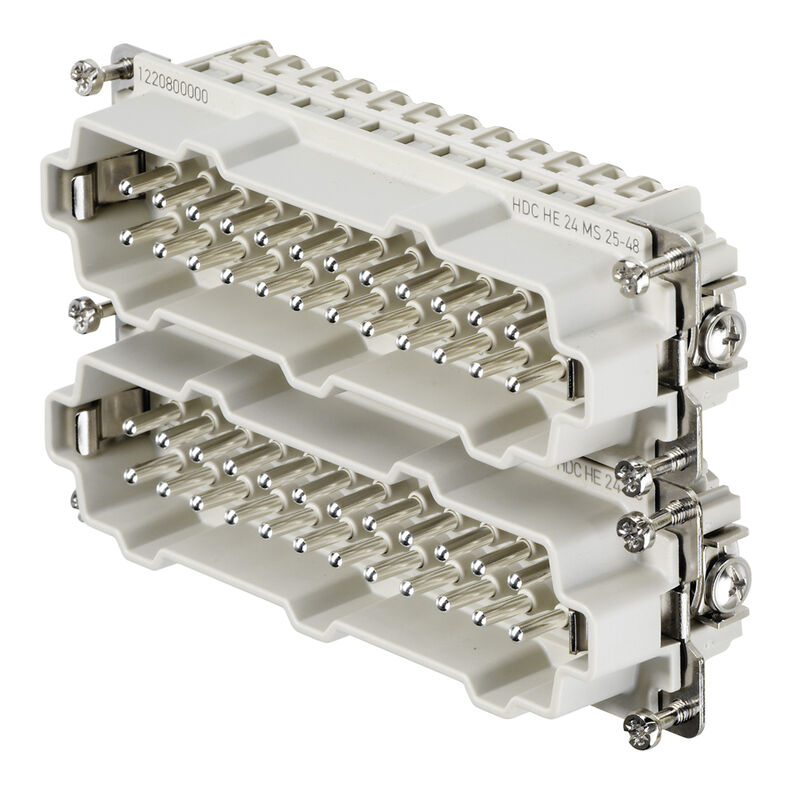

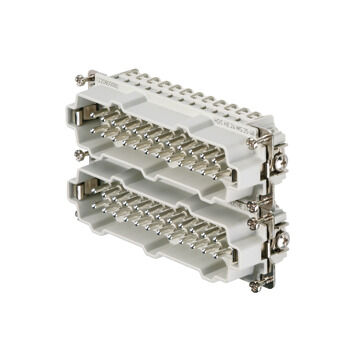

HDC HE 24 MS 25-48

HDC - Connettore, Maschio, 500 V, 16 A, Numero di poli: 24, Collegamento a vite, Grandezza: 8

N. articolo 1220800000

Caratteristiche

Dati generali per l’ordinazione

Versione	HDC - Connettore, Maschio, 500 V, 16 A, Numero di poli: 24, Collegamento a vite, Grandezza: 8
N. d’ordine	1220800000
Tipo	HDC HE 24 MS 25-48
GTIN (EAN)	4008190168896
CPZ	1 Pezzo

Dimensioni e pesi

Profondità	111 mm
Profondità (pollici)	4,37 inch
Posizione verticale	35,7 mm
Altezza (pollici)	1,406 inch
Larghezza	34 mm
Larghezza (pollici)	1,339 inch
Peso netto	126 g

Temperature

Valori limite di temperatura

-40 °C ... 125 °C

Conformità ambientale del prodotto

Stato conformità RoHS	Conforme con esenzione
Esenzione RoHS (se applicabile/nota)	6c
REACH SVHC	Lead 7439-92-1 Potassium perfluorobutane sulfonate 29420-49-3
SCIP	e98b2b24-ba23-41bf-8d19-0dda3647412f
Resistenza chimica	Sostanza: Acetone Resistenza chimica: Resistente Sostanza: Ammoniaca, diluita Resistenza chimica: Resistente in certe condizioni Sostanza: Benzina Resistenza chimica: Resistente Sostanza: Benzene Resistenza chimica: Resistente Sostanza: Olio diesel Resistenza chimica: Resistente in certe condizioni Sostanza: Acido acetico, concentrato Resistenza chimica: Resistente Sostanza: Idrossido di potassio Resistenza chimica: Resistente in certe condizioni Sostanza: Metanolo Resistenza chimica: Resistente in certe condizioni Sostanza: Olio motore Resistenza chimica: Resistente in certe condizioni Sostanza: Soda caustica, diluita Resistenza chimica: Resistente Sostanza: Idroclorofluorocarburi Resistenza chimica: Resistente in certe condizioni Sostanza: Uso esterno Resistenza chimica: Resistente in certe condizioni

Dimensioni

Altezza Maschio	35,7 mm
Larghezza	34 mm
Lunghezza, zoccolo	111 mm

Dati generali

Bassa fumosità sec. EN 45545-2	Sì
BG	8
cicli d'innesto Ag	≥ 500
Classe d'infiammabilità UL 94	V-0
Colori	beige
Coppia di serraggio max. contatto principale	0,55 Nm
Coppia di serraggio min. contatto principale	0,5 Nm
Corrente di dimensionamento (DIN EN 61984)	16 A
Corrente nominale (cUR)	Sezione di collegamento del conduttore AWG: AWG 12 Corrente nominale: 19,7 A Sezione di collegamento del conduttore AWG: AWG 14 Corrente nominale: 15 A Sezione di collegamento del conduttore AWG: AWG 16 Corrente nominale: 11,3 A Sezione di collegamento del conduttore AWG: AWG 18 Corrente nominale: 10,3 A Sezione di collegamento del conduttore AWG: AWG 20 Corrente nominale: 8 A
Corrente nominale (UR)	Sezione di collegamento del conduttore AWG: AWG 12 Corrente nominale: 20 A Sezione di collegamento del conduttore AWG: AWG 14 Corrente nominale: 15 A Sezione di collegamento del conduttore AWG: AWG 16 Corrente nominale: 10 A Sezione di collegamento del conduttore AWG: AWG 18 Corrente nominale: 7 A Sezione di collegamento del conduttore AWG: AWG 20 Corrente nominale: 5 A
Grado di lordura	3
Grandezza	8
Gruppo materiali isolanti	IIIa
Materiale	Lega di rame
Materiale isolante	PC rinforzato in fibra di vetro (UL listed e qualificato per il settore ferroviario)
Numero di poli	24
Resistenza contro l'isolamento	10¹⁰ Ω
Resistenza di passaggio	≤2 mΩ
Serie	HE
Sezione di collegamento cavo	2,5 mm²
Superficie	argento passivato
Tensione di dimensionamento (DIN EN 61984)	500 V
Tensione di dimensionamento secondo UL/CSA	600 V AC/DC
Tensione impulsiva di dimensionamento (DIN EN 61984)	6 kV
Tipo	Maschio
Tipo di collegamento	Collegamento a vite

Dati del collegamento PE

Coppia di serraggio max. collegamento PE	1,5 Nm
Coppia di serraggio, min. collegamento PE	1,2 Nm
Dimensione lama (a taglio) (collegamento PE)	SD 0,8 x 4,0
Lunghezza di spellatura, collegamento PE	10 mm
Sezione di collegamento cavo AWG (PE), max.	AWG 12
Sezione di collegamento cavo AWG (PE), min.	AWG 20
Sezione di dimensionamento	4 mm²
Tipo di collegamento PE	Collegamento a vite
Vite di fissaggio	M 4

Esecuzione

BG	8
Coppia di serraggio max. contatto principale	0,55 Nm
Coppia di serraggio min. contatto principale	0,5 Nm
Dimensione lama	Gr. PH1
Dimensione lama (a taglio) (collegamento a vite)	SD 0,6 x 3,5
Grandezza	8
Lunghezza di spellatura, collegamento di dimensionamento	9 mm
Materiale	Lega di rame
Resistenza di passaggio	≤2 mΩ
Sezione di collegamento cavo AWG, max.	AWG 14
Sezione di collegamento cavo AWG, min.	AWG 20
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max.	2,5 mm²
Sezione di collegamento cavo, flessibile, max.	2,5 mm²
Sezione di collegamento cavo, flessibile, min.	0,5 mm²
Sezione di collegamento cavo, max.	2,5 mm²
Sezione di collegamento cavo, min.	0,5 mm²
Sezione di collegamento cavo, rigido, max.	2,5 mm²
Sezione di collegamento cavo, rigido, min.	0,5 mm²
Superficie	argento passivato
Tipo di collegamento	Collegamento a vite
Vite di serraggio	M 3

Download

Omologazione/Certificato/Documento di conformità	[Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690)
Dati ingegneristici	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_79450)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1220800000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1220800000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1220800000&norm=0)
Documentazione tecnica	[1220800000_HDC_HE_24_MS_25-48_STP_Blatt__1.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_39342)
Cataloghi	[Catalogues in PDF-format](LINK/Catalog.html)
Brochure	[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)

Classificazioni

ETIM 6.0	EC000438
ETIM 7.0	EC000438
ETIM 8.0	EC000438
ETIM 9.0	EC000438
ECLASS 9.0	27-44-02-05
ECLASS 9.1	27-44-02-05
ECLASS 10.0	27-44-02-05
ECLASS 11.0	27-44-02-05
ECLASS 12.0	27-44-02-05
ECLASS 13.0	27-44-02-05
ECLASS 14.0	27-44-02-05

Omologazioni

Omologazioni	![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif)
ROHS	Conforme
UL File Number Search	[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)	E92202
