Caratteristiche
| Versione | HDC - Connettore, Femmina, 250 V, 10 A, Numero di poli: 17, Collegamento a crimpare, Grandezza: HQ |
| N. d’ordine | 1003200000 |

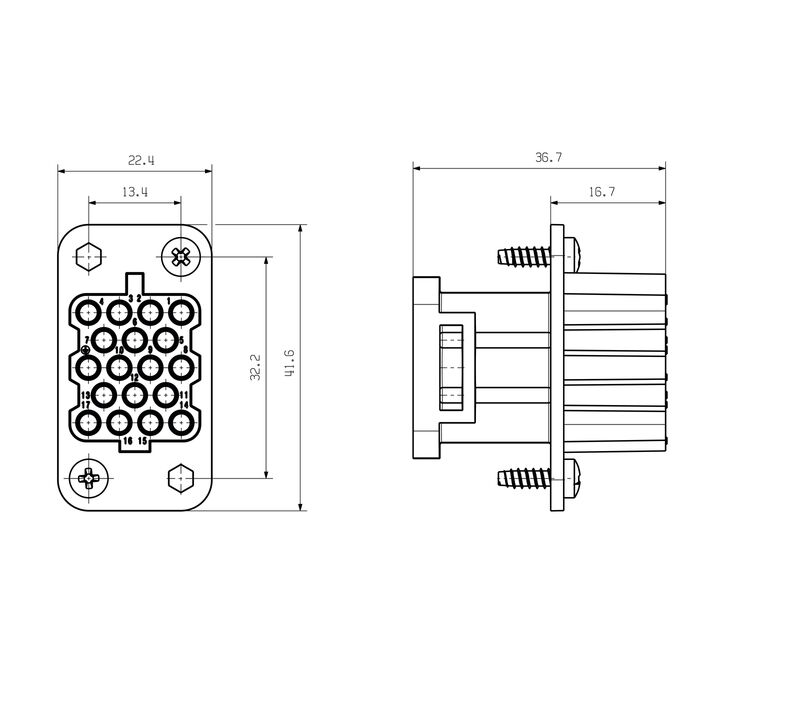

| Tipo | HDC HQ 17 FC |
| GTIN (EAN) | 4032248698196 |
| CPZ | 1 Pezzo |
| Profondità | 41,6 mm |
| Profondità (pollici) | 1,638 inch |
| Posizione verticale | 36,7 mm |
| Altezza (pollici) | 1,445 inch |
| Larghezza | 22,4 mm |
| Larghezza (pollici) | 0,882 inch |
| Peso netto | 14 g |
| Valori limite di temperatura | -40 °C ... 125 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | 1609748e-c278-4c9b-b3d1-e6215d2988cd |
| Resistenza chimica |
|
| Altezza Femmina | 36,7 mm |
| Larghezza | 22,4 mm |
| Lunghezza, zoccolo | 41,6 mm |
| Bassa fumosità sec. EN 45545-2 | Sì |
| BG | HQ |
| cicli d'innesto Ag | ≥ 500 |
| cicli d'innesto Au | ≥ 500 |
| Classe d'infiammabilità UL 94 | V-0 |
| Colori | beige |
| Corrente di dimensionamento (DIN EN 61984) | 10 A |
| Grado di lordura | 2 |
| Grandezza | HQ |
| Gruppo materiali isolanti | IIIa |
| Materiale | Lega di rame |
| Materiale isolante | PC rinforzato in fibra di vetro (UL listed e qualificato per il settore ferroviario) |
| Numero di poli | 17 |
| Resistenza contro l'isolamento | 1010 Ω |
| Resistenza di passaggio | ≤4 mΩ |
| Serie | HQ |
| Tensione di dimensionamento (DIN EN 61984) | 250 V |
| Tensione di dimensionamento secondo UL/CSA | 600 V AC/DC |
| Tensione impulsiva di dimensionamento (DIN EN 61984) | 4 kV |
| Tipo | Femmina |
| Tipo di collegamento | Collegamento a crimpare |
| Lunghezza di spellatura, collegamento PE | 8 mm |
| Sezione di collegamento cavo AWG (PE), max. | AWG 14 |
| Sezione di collegamento cavo AWG (PE), min. | AWG 26 |
| Sezione di dimensionamento | 2,5 mm² |
| Tipo di collegamento PE | Collegamento a crimpare |
| BG | HQ |
| Grandezza | HQ |
| Lunghezza di spellatura, collegamento di dimensionamento | 8 mm |
| Materiale | Lega di rame |
| Resistenza di passaggio | ≤4 mΩ |
| Sezione di collegamento cavo AWG, max. | AWG 14 |
| Sezione di collegamento cavo AWG, min. | AWG 26 |
| Sezione di collegamento cavo, flessibile, max. | 2,5 mm² |
| Sezione di collegamento cavo, flessibile, min. | 0,14 mm² |
| Sezione di collegamento cavo, max. | 2,5 mm² |
| Sezione di collegamento cavo, min. | 0,14 mm² |
| Tipo di collegamento | Collegamento a crimpare |
| Omologazione/Certificato/Documento di conformità | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_73385) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1003200000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1003200000) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochure |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-05 |
| ECLASS 9.1 | 27-44-02-05 |
| ECLASS 10.0 | 27-44-02-05 |
| ECLASS 11.0 | 27-44-02-05 |
| ECLASS 12.0 | 27-44-02-05 |
| ECLASS 13.0 | 27-44-02-05 |
| ECLASS 14.0 | 27-44-02-05 |
| Omologazioni |   |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (cURus) | E92202 |
