HDC IP65 06B FRAME M4
HDC IP65 06B FRAME M4

HDC IP65 06B FRAME M4

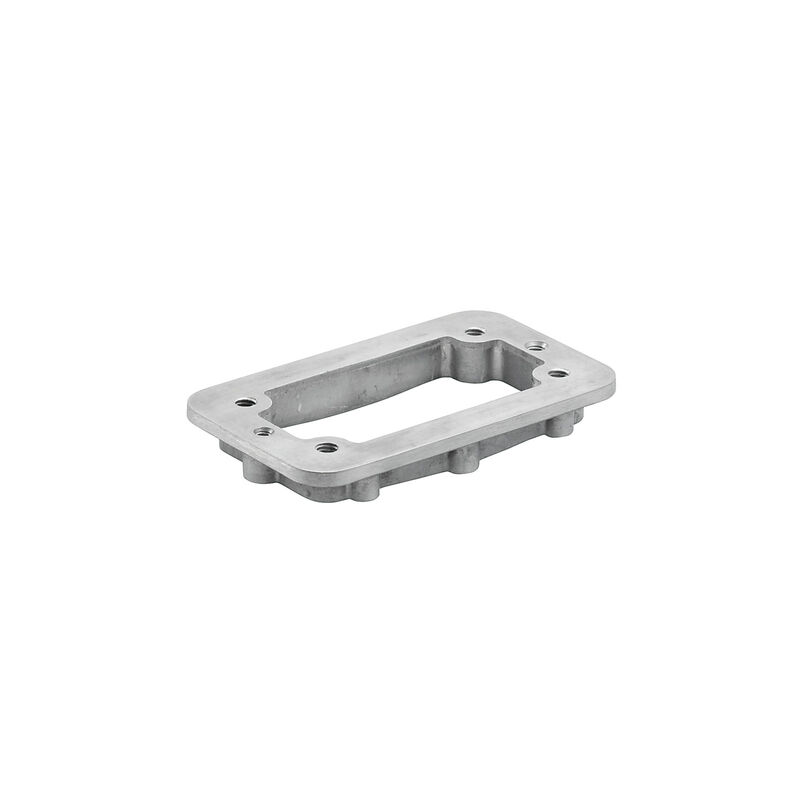

HDC - Gehäuse, Baugröße: 3, Schutzart: IP65 (im gestecktem Zustand), , Schraubverschluss

Art.-Nr. 1081550000
Datenblatt herunterladen Engineering Support Produkt Downloads
Verwandte Artikel 1
Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Abmessungen Allgemeine Daten Ausführung Klassifikationen Zulassungen

Allgemeine Bestelldaten

Ausfuehrung
HDC - Gehäuse, Baugröße: 3, Schutzart: IP65 (im gestecktem Zustand), , Schraubverschluss
Best.-Nr.
1081550000
Art
HDC IP65 06B FRAME M4
GTIN (EAN)
4032248844302
VPE
1  Stück

Abmessungen und Gewichte

Tiefe
96  mm
Tiefe (inch)
3,78  inch
Höhe
13  mm
Höhe (inch)
0,512  inch
Breite
58  mm
Breite (inch)
2,283  inch
Befestigungsmaß Höhe
32  mm
Befestigungsmaß Breite
70  mm
Nettogewicht
62  g

Temperaturen

Grenztemperatur
-50 °C ... 125 °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
No SVHC above 0.1 wt%
Chemische Beständigkeit
  • Substanz:
    Aceton
  • Chemische Beständigkeit:
    Beständig
  • Substanz:
    Dieselöl
  • Chemische Beständigkeit:
    Unbeständig
  • Substanz:
    Ethylalkohol
  • Chemische Beständigkeit:
    Beständig
  • Substanz:
    Getriebeöl
  • Chemische Beständigkeit:
    Bedingt beständig
  • Substanz:
    Hydrauliköl
  • Chemische Beständigkeit:
    Bedingt beständig
  • Substanz:
    Petroleumbenzin
  • Chemische Beständigkeit:
    Unbeständig
  • Substanz:
    Schweiß
  • Chemische Beständigkeit:
    Bedingt beständig
  • Substanz:
    Superbenzin
  • Chemische Beständigkeit:
    Unbeständig
  • Substanz:
    Wasser
  • Chemische Beständigkeit:
    Beständig
  • Substanz:
    UV
  • Chemische Beständigkeit:
    Beständig
  • Substanz:
    Ozon
  • Chemische Beständigkeit:
    Beständig

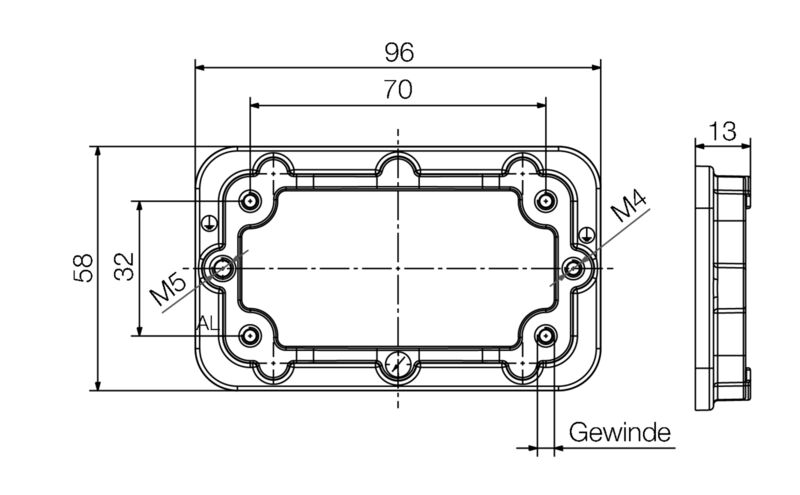

Abmessungen

Lochabstand Länge A2
70  mm
Länge Gehäuse
96  mm

Allgemeine Daten

EMV Gehäuse
Ja
Gehäusebasismaterial
Aluminiumdruckguss
Schutzart
IP65 (im gestecktem Zustand)

Ausführung

Ausführung Verschlusssystem
Schraubverschluss
Baugröße
3
BG
3
Farbe (RAL)
RAL 7001
Oberteil/Unterteil/Deckel
Unterteil
Typ
Anbau (Durchführung)

Klassifikationen

ETIM 6.0
EC000437
ETIM 7.0
EC000437
ETIM 8.0
EC000437
ETIM 9.0
EC000437
ETIM 10.0
EC000437
ECLASS 9.0
27-44-02-02
ECLASS 9.1
27-44-02-02
ECLASS 10.0
27-44-02-02
ECLASS 11.0
27-44-02-02
ECLASS 12.0
27-44-02-02
ECLASS 13.0
27-44-02-02
ECLASS 14.0
27-44-02-02
ECLASS 15.0
27-44-02-02

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
ROHS
Konform
