Caratteristiche
| Versione | Uso dei dati, 50 V, 5 A, Numero di poli: 8, Collegamento a crimpare, Femmina, Slot a innesto necessari: |
| N. d’ordine | 2748640000 |

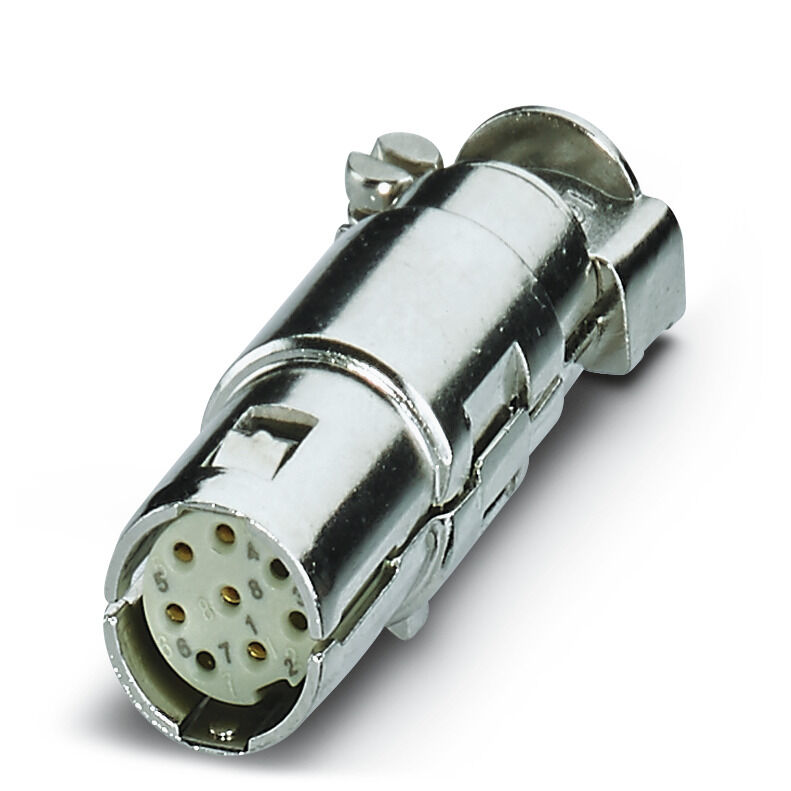

| Tipo | HDC MBUS HS 8 F |
| GTIN (EAN) | 4050118890686 |
| CPZ | 1 Pezzo |
| Profondità | 45,9 mm |
| Profondità (pollici) | 1,807 inch |
| Posizione verticale | 16,8 mm |
| Altezza (pollici) | 0,661 inch |
| Larghezza | 18 mm |
| Larghezza (pollici) | 0,709 inch |
| Peso netto | 31 g |
| Valori limite di temperatura | -40 °C ... 125 °C |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | fa505316-3e43-4ad0-930c-360dfdbe182a |
| Cicli di inserimento | ≥ 500 |
| Classe d'infiammabilità UL 94 | V-0 |
| Classe di sovratensione | III |
| Corrente di dimensionamento (DIN EN 61984) | 5 A |
| Grado di lordura | 3 |
| Materiale | policarbonato |
| Numero di poli | 8 |
| Serie | ModuPlug |
| Tensione di dimensionamento (DIN EN 61984) | 50 V |
| Tensione impulsiva di dimensionamento (DIN EN 61984) | 0,8 kV |
| Tipo | Femmina |
| Tipo di collegamento PE | Collegamento a vite tramite telaio del modulo |
| Sezione di collegamento cavo AWG, max. | AWG 20 |
| Sezione di collegamento cavo AWG, min. | AWG 28 |
| Sezione di collegamento cavo, max. | 0,52 mm² |
| Sezione di collegamento cavo, min. | 0,09 mm² |
| Tipo di collegamento | Collegamento a crimpare |
| Omologazione/Certificato/Documento di conformità | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_188727) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2748640000) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002312 |
| ETIM 7.0 | EC002312 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-92 |
| ECLASS 9.1 | 27-44-02-18 |
| ECLASS 10.0 | 27-44-02-92 |
| ECLASS 11.0 | 27-44-02-92 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| ROHS | Conforme |
Accessori
-
-
N. articolo:2748570000Confezione:2 Pezzo
Modulo dati, 50 V, 10 A, Numero di poli: 2, Collegamento a crimpare, Femmina, Slot a innesto necessari: 2
-
-
ConnettoriConnettori di potenzaRockStar® ModuPlugAccessoriPiastra schermo MEMC
ConnettoriConnettori di potenzaRockStar® ModuPlugModuliModuli elettrici
ConnettoriConnettori di potenzaRockStar® ModuPlugContatti a crimpareContatti a crimpare D-SUB
È accessorio di
-
N. articolo:2748570000Confezione:2 Pezzo
Modulo dati, 50 V, 10 A, Numero di poli: 2, Collegamento a crimpare, Femmina, Slot a innesto necessari: 2
-
-
-
-
-
ConnettoriConnettori di potenzaRockStar® ModuPlugModuliModuli elettrici
ConnettoriConnettori di potenzaRockStar® ModuPlugAccessoriPiastra schermo MEMC
ConnettoriConnettori di potenzaRockStar® ModuPlugContatti a crimpareContatti a crimpare D-SUB
Controparti
-
N. articolo:2748650000Confezione:1 Pezzo
Uso dei dati, 50 V, 5 A, Numero di poli: 8, Collegamento a crimpare, Maschio, Slot a innesto necessari:
ConnettoriConnettori di potenzaRockStar® ModuPlugModuliModuli elettrici
È la controparte di
-
N. articolo:2748650000Confezione:1 Pezzo
Uso dei dati, 50 V, 5 A, Numero di poli: 8, Collegamento a crimpare, Maschio, Slot a innesto necessari:
ConnettoriConnettori di potenzaRockStar® ModuPlugModuliModuli elettrici
