Caratteristiche
| Versione | Modulo dati, 50 V, 5 A, Cat. 6A, Numero di poli: 8, Collegamento a crimpare, Femmina, Slot a innesto necessari: 1 |
| N. d’ordine | 2748530000 |

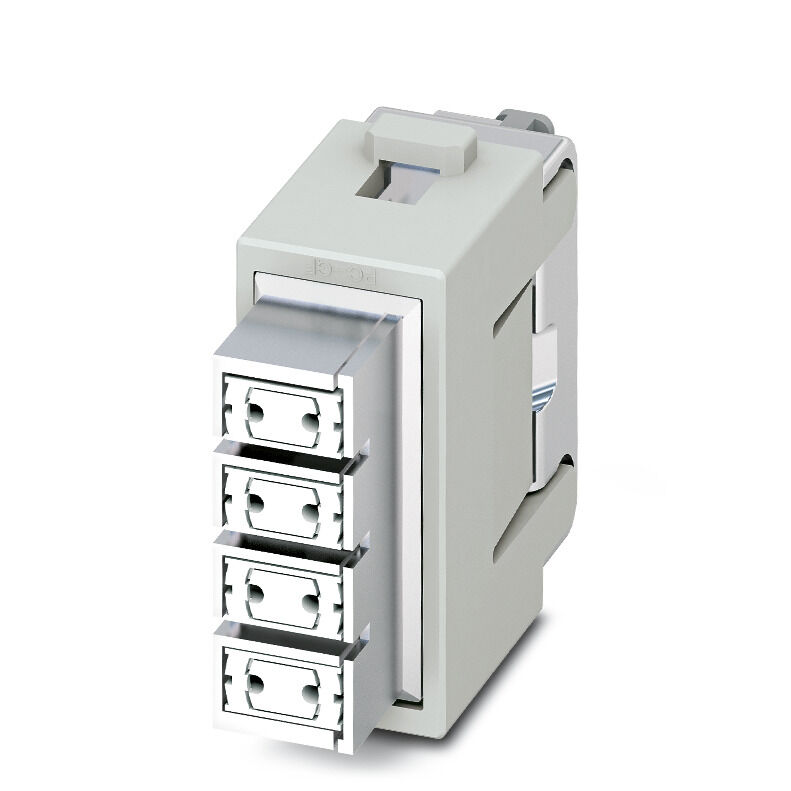

| Tipo | HDC MGBIT 8 FC |
| GTIN (EAN) | 4050118890839 |
| CPZ | 1 Pezzo |
| Profondità | 13,9 mm |
| Profondità (pollici) | 0,547 inch |
| Posizione verticale | 41,4 mm |
| Altezza (pollici) | 1,63 inch |
| Larghezza | 26,35 mm |
| Larghezza (pollici) | 1,037 inch |
| Peso netto | 31 g |
| Valori limite di temperatura | -40 °C ... 85 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Categoria | Cat. 6A |
| Cicli di inserimento | ≥ 500 |
| Classe d'infiammabilità UL 94 | V-0 |
| Corrente di dimensionamento (DIN EN 61984) | 5 A |
| Grado di lordura | 3 |
| Materiale | policarbonato |
| Materiale isolante | PC |
| Numero di poli | 8 |
| Serie | ModuPlug |
| Slot a innesto necessari | 1 |
| Tensione di dimensionamento (DIN EN 61984) | 50 V |
| Tensione di dimensionamento secondo UL/CSA | 50 V |
| Tensione impulsiva di dimensionamento (DIN EN 61984) | 0,8 kV |
| Tipo | Femmina |
| Lunghezza di spellatura, collegamento di dimensionamento | 4,2 mm |
| Sezione di collegamento cavo AWG, max. | AWG 20 |
| Sezione di collegamento cavo AWG, min. | AWG 28 |
| Sezione di collegamento cavo, max. | 0,5 mm² |
| Sezione di collegamento cavo, min. | 0,08 mm² |
| Tipo di collegamento | Collegamento a crimpare |
| Omologazione/Certificato/Documento di conformità | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_188721) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2748530000) |
| Documentazione utente | [Manual GigaBit Module](https://mdcop.weidmueller.com/mediadelivery/asset/900_249238) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002312 |
| ETIM 7.0 | EC002312 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-92 |
| ECLASS 9.1 | 27-44-02-18 |
| ECLASS 10.0 | 27-44-02-92 |
| ECLASS 11.0 | 27-44-02-92 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| Omologazioni |  |
| ROHS | Conforme |
