Caratteristiche

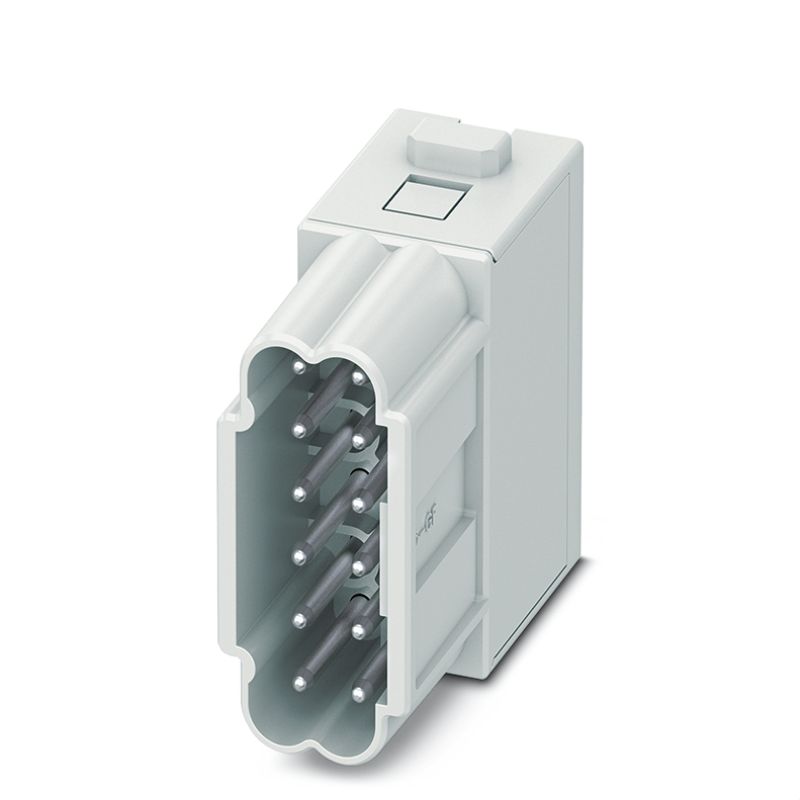

| Versione | Modulo segnale, 250 V, 10 A, Numero di poli: 12, PUSH IN con attuatore, Maschio, Slot a innesto necessari: 1 |
| N. d’ordine | 2748460000 |
| Tipo | HDC MHD 12 MP |
| GTIN (EAN) | 4050118890938 |
| CPZ | 1 Pezzo |
| Profondità | 34 mm |
| Profondità (pollici) | 1,339 inch |
| Posizione verticale | 36,3 mm |
| Altezza (pollici) | 1,429 inch |
| Larghezza | 34,1 mm |
| Larghezza (pollici) | 1,343 inch |
| Peso netto | 21 g |
| Valori limite di temperatura | -40 °C ... 125 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Cicli di inserimento | ≥ 500 |
| Classe d'infiammabilità UL 94 | V-0 |
| Classe di sovratensione | III |
| Corrente di dimensionamento (DIN EN 61984) | 10 A |
| Grado di lordura | 3 |
| Materiale | policarbonato |
| Numero di poli | 12 |
| Serie | ModuPlug |
| Slot a innesto necessari | 1 |
| Tensione di dimensionamento (DIN EN 61984) | 250 V |
| Tensione di dimensionamento secondo UL/CSA | 600 V |
| Tensione impulsiva di dimensionamento (DIN EN 61984) | 4 kV |
| Tipo | Maschio |
| Tipo di collegamento PE | Collegamento a vite tramite telaio del modulo |
| Lunghezza di spellatura, collegamento di dimensionamento | 8 mm |
| Sezione di collegamento cavo AWG, max. | AWG 16 |
| Sezione di collegamento cavo AWG, min. | AWG 26 |
| Sezione di collegamento cavo, max. | 1,5 mm² |
| Sezione di collegamento cavo, min. | 0,14 mm² |
| Tipo di collegamento | PUSH IN con attuatore |
| Omologazione/Certificato/Documento di conformità | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_188709) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2748460000) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002312 |
| ETIM 7.0 | EC002312 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-92 |
| ECLASS 9.1 | 27-44-02-18 |
| ECLASS 10.0 | 27-44-02-92 |
| ECLASS 11.0 | 27-44-02-92 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| Omologazioni |  |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (UR) | E92202 |
| N° certificato (cURus) | E310075 |
Accessori
ConnettoriConnettori di potenzaRockStar® ModuPlugTelaiGrandezza 6 (16B), 4 fessureStandard
ConnettoriConnettori di potenzaRockStar® ModuPlugTelaiGrandezza 8 (24B), 6 fessureStandard
ConnettoriConnettori di potenzaRockStar® ModuPlugTelaiGrandezza 4 (10B), 3 fessureStandard
ConnettoriConnettori di potenzaRockStar® ModuPlugTelaiGrandezza 6 (16B), 4 fessureCon un perno guida lungo
ConnettoriConnettori di potenzaRockStar® ModuPlugTelaiGrandezza 4 (10B), 3 fessureCon un perno guida corto
ConnettoriConnettori di potenzaRockStar® ModuPlugTelaiGrandezza 3 (06B), 2 fessureCon un perno guida lungo
ConnettoriConnettori di potenzaRockStar® ModuPlugTelaiGrandezza 8 (24B), 6 fessureCon un perno guida lungo
ConnettoriConnettori di potenzaRockStar® ModuPlugTelaiGrandezza 4 (10B), 3 fessureCon un perno guida lungo
ConnettoriConnettori di potenzaRockStar® ModuPlugTelaiGrandezza 8 (24B), 6 fessureCon un perno guida corto
ConnettoriConnettori di potenzaRockStar® ModuPlugTelaiGrandezza 3 (06B), 2 fessureStandard
ConnettoriConnettori di potenzaRockStar® ModuPlugTelaiGrandezza 6 (16B), 4 fessureCon un perno guida corto
ConnettoriConnettori di potenzaRockStar® ModuPlugTelaiGrandezza 3 (06B), 2 fessureCon un perno guida corto
Controparti
-
N. articolo:2748470000Confezione:1 Pezzo
Modulo segnale, 250 V, 10 A, Numero di poli: 12, PUSH IN con attuatore, Femmina, Slot a innesto necessari: 1
-
N. articolo:1428850000Confezione:1 Pezzo
Modulo segnale, 250 V, 10 A, Numero di poli: 12, Collegamento a crimpare, Femmina, Slot a innesto necessari: 1
ConnettoriConnettori di potenzaRockStar® ModuPlugModuliModuli elettrici
È la controparte di
-
N. articolo:1428850000Confezione:1 Pezzo
Modulo segnale, 250 V, 10 A, Numero di poli: 12, Collegamento a crimpare, Femmina, Slot a innesto necessari: 1
-
N. articolo:2748470000Confezione:1 Pezzo
Modulo segnale, 250 V, 10 A, Numero di poli: 12, PUSH IN con attuatore, Femmina, Slot a innesto necessari: 1
ConnettoriConnettori di potenzaRockStar® ModuPlugModuliModuli elettrici
