HDC MHP 70 MC
HDC MHP 70 MC

HDC MHP 70 MC

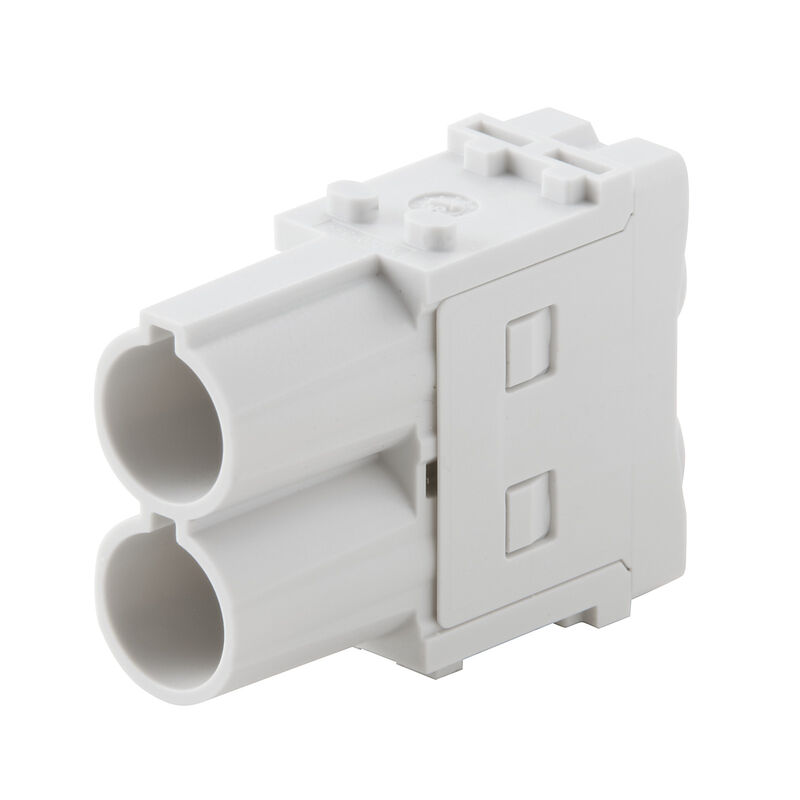

Modulo di potenza, 1000 V, 70 A, Numero di poli: 2, Collegamento a crimpare, Maschio, Slot a innesto necessari: 1

N. articolo 2668190000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 8 Controparti 2 È la controparte di 2 Prodotti correlati 105
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dati generali Dati di collegamento PE Versione Classificazioni

Omologazioni

Omologazioni
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E92202

Dati generali per l’ordinazione

Versione
Modulo di potenza, 1000 V, 70 A, Numero di poli: 2, Collegamento a crimpare, Maschio, Slot a innesto necessari: 1
N. d’ordine
2668190000
Tipo
HDC MHP 70 MC
GTIN (EAN)
4050118767537
CPZ
1  Pezzo

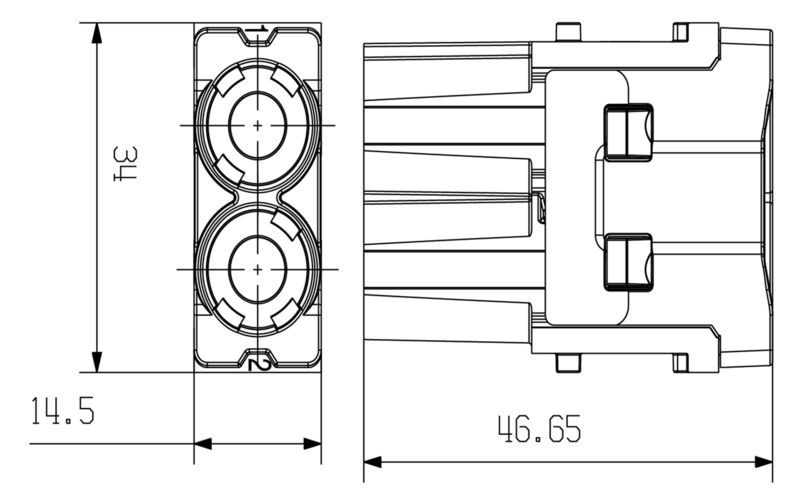

Dimensioni e pesi

Profondità
34  mm
Profondità (pollici)
1,339  inch
Posizione verticale
46,65  mm
Altezza (pollici)
1,837  inch
Larghezza
14,5  mm
Larghezza (pollici)
0,571  inch
Peso netto
10,1  g

Temperature

Valori limite di temperatura
-40 °C ... 125 °C

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
1609748e-c278-4c9b-b3d1-e6215d2988cd

Dati generali

Cicli di inserimento
≥ 500
Classe d'infiammabilità UL 94
V-0
Classe di sovratensione
III
Corrente di dimensionamento (DIN EN 61984)
70  A
Grado di lordura
3
Materiale di base
Policarbonato, rinforzato con fibra di vetro
Numero di poli
2
Resistenza d'isolamento
1012 Ω
Serie
ModuPlug
Slot a innesto necessari
1
Tensione di dimensionamento (DIN EN 61984)
1.000  V
Tensione di dimensionamento secondo UL/CSA
600 V
Tensione impulsiva di dimensionamento (DIN EN 61984)
8  kV
Tipo
Maschio

Dati di collegamento PE

Tipo di collegamento PE
Collegamento a vite tramite telaio del modulo

Versione

Lunghezza di spellatura, collegamento di dimensionamento
15  mm
Sezione di collegamento cavo, max.
25  mm²
Sezione di collegamento cavo, min.
6  mm²
Tipo di collegamento
Collegamento a crimpare

Classificazioni

ETIM 6.0
EC000438
ETIM 7.0
EC000438
ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 9.0
27-44-02-17
ECLASS 9.1
27-44-02-17
ECLASS 10.0
27-44-02-17
ECLASS 11.0
27-44-02-17
ECLASS 12.0
27-44-02-17
ECLASS 13.0
27-44-02-17
ECLASS 14.0
27-44-02-17
ECLASS 15.0
27-44-02-17
