Caratteristiche

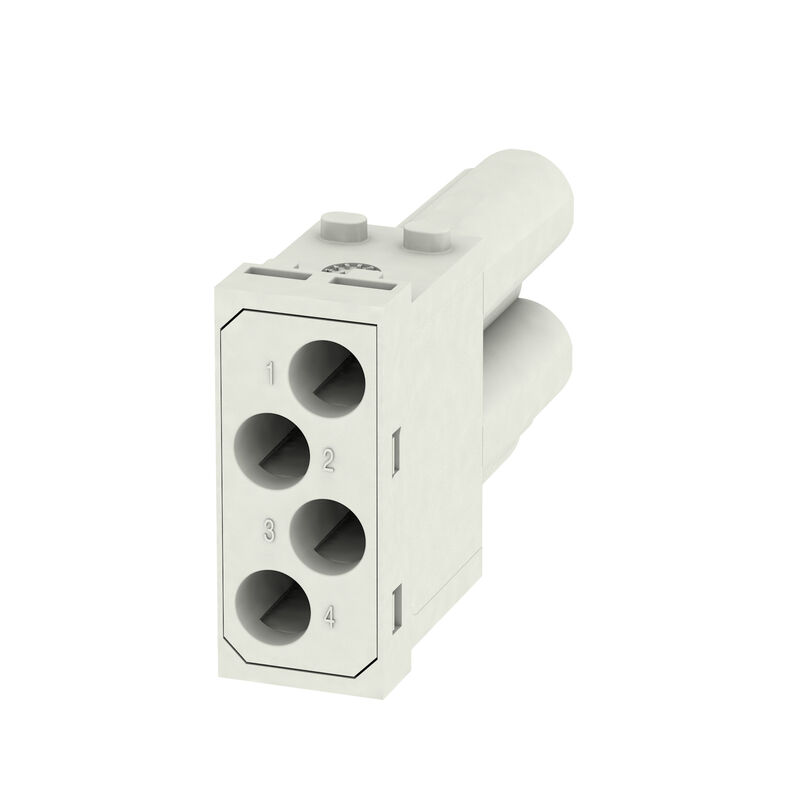

| Versione | Modulo di potenza, 830 V, 40 A, Numero di poli: 4, Collegamento a crimpare, Maschio, Slot a innesto necessari: 1 |
| N. d’ordine | 1428950000 |
| Tipo | HDC MHX 4P MC |
| GTIN (EAN) | 4050118233339 |
| CPZ | 1 Pezzo |

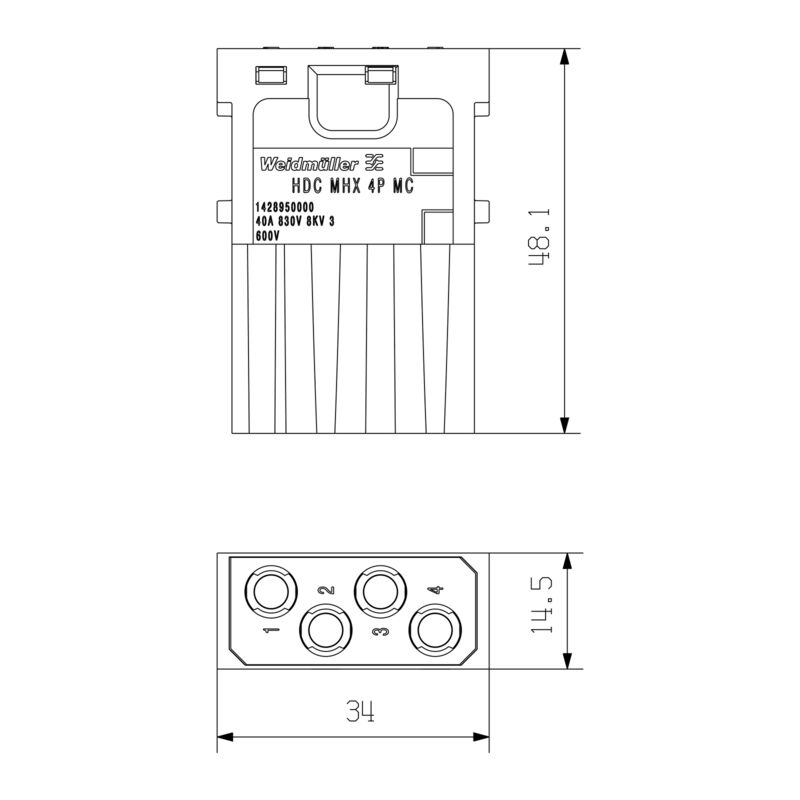

| Profondità | 34 mm |
| Profondità (pollici) | 1,339 inch |
| Posizione verticale | 48,1 mm |
| Altezza (pollici) | 1,894 inch |
| Larghezza | 14,5 mm |
| Larghezza (pollici) | 0,571 inch |
| Peso netto | 12,355 g |
| Valori limite di temperatura | -40 °C ... 125 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | 1609748e-c278-4c9b-b3d1-e6215d2988cd |
| Cicli di inserimento | ≥ 500 |
| Classe d'infiammabilità UL 94 | V-0 |
| Classe di sovratensione | III |
| Corrente di dimensionamento (DIN EN 61984) | 40 A |
| Grado di lordura | 3 |
| Materiale | Policarbonato, rinforzato con fibra di vetro |
| Numero di poli | 4 |
| Resistenza contro l'isolamento | 1012 Ω |
| Serie | ModuPlug |
| Slot a innesto necessari | 1 |
| Tensione di dimensionamento (DIN EN 61984) | 830 V |
| Tensione di dimensionamento secondo UL/CSA | 600 V |
| Tensione impulsiva di dimensionamento (DIN EN 61984) | 8 kV |
| Tipo | Maschio |
| Tipo di collegamento PE | Collegamento a vite tramite telaio del modulo |
| Lunghezza di spellatura, collegamento di dimensionamento | 8 mm |
| Sezione di collegamento cavo AWG, max. | AWG 10 |
| Sezione di collegamento cavo AWG, min. | AWG 16 |
| Sezione di collegamento cavo, max. | 6 mm² |
| Sezione di collegamento cavo, min. | 1,5 mm² |
| Tipo di collegamento | Collegamento a crimpare |
| Omologazione/Certificato/Documento di conformità | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_54172) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1428950000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1428950000) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochure |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC002312 |
| ETIM 7.0 | EC002312 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-92 |
| ECLASS 9.1 | 27-44-02-18 |
| ECLASS 10.0 | 27-44-02-92 |
| ECLASS 11.0 | 27-44-02-92 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| Omologazioni |  |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (cURus) | E92202 |
