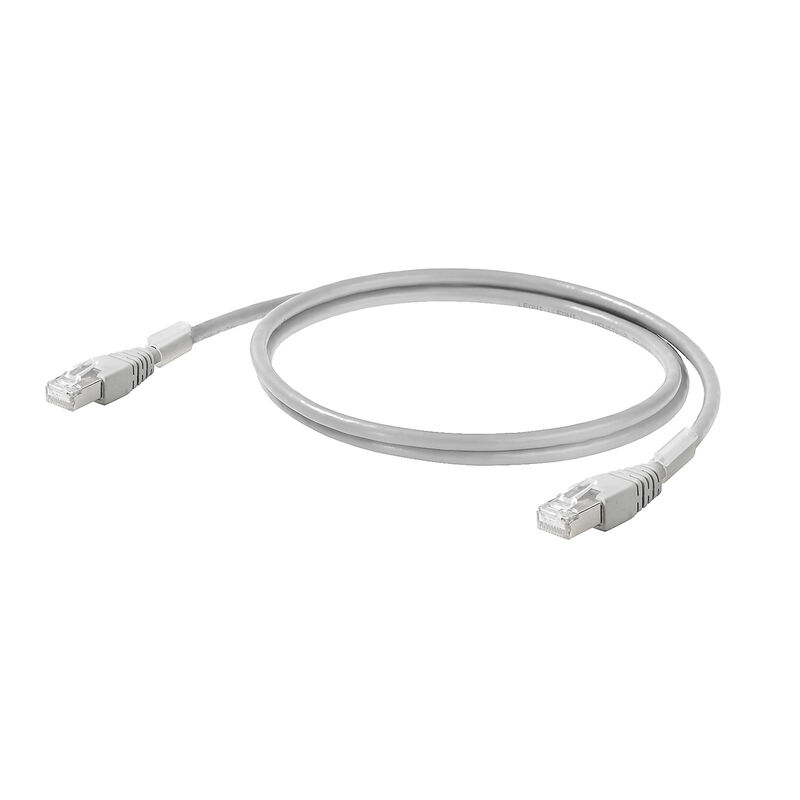

HDC RJ4501 MMSCAT6-0090
HDC RJ4501 MMSCAT6-0090
Cablaggio

HDC RJ4501 MMSCAT6-0090

N. articolo 2661950090
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 2 È accessorio di 1 Prodotti correlati 23
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Proprietà elettriche Struttura del cavo Proprietà elettriche cavo Classificazioni

Omologazioni

Omologazioni
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° Certificato (cULus)
E316369

Dati generali per l’ordinazione

N. d’ordine
2661950090
Tipo
HDC RJ4501 MMSCAT6-0090
GTIN (EAN)
4050118675528
CPZ
1 Pezzo

Dimensioni e pesi

Lunghezza
0,9 m
Lunghezza (pollici)
35,433 inch
Peso netto
44,46 g

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

Proprietà elettriche

Nominal voltage
48 V
PoE / PoE+
secondo IEEE 802.3at
Provozní napětí
48 V
Strombelastbarkeit bei 50 °C
1 A

Struttura del cavo

Arrangement of wire cores
coppia ritorta
Complete shielding
Calza di schermatura con fili di rame
Cordones flexibles
7
Section
4*AWG 2/27 - 4*2*0,1 mm²
Sekwencja kolorów żył - pary żył
bianco - blu, bianco - arancione, bianco - verde, bianco - marrone
Sheathing colour
grigio
Árnyékolás
S/FTP
구리 직경
0,43 mm
와이어 개수
8
외피 직경, 최대
5,9 mm
외피 직경, 최소
5,5 mm
재질 외피
LSZH
절연
PE
절연재 단면적
1,04 mm

Proprietà elettriche cavo

Attenuazione della schermatura fino a 1000 MHz
60 dB
Capacità a 1 kHz
46 nF/km
Category
Cat. 6A
Classe di isolamento a norma EN 50174-2
d
Corrente nominale
1 A
Distorsione di propagazione
25 ns/100m
Drivspänning
48 V
Durata segnale
4,4 ns/m
Impedenza caratteristica
100 ± 15 Ω a 1-100 MHz
Resistenza di accoppiamento a 10 MHz/ m
5 mΩ
Resistenza differenziale
5 %
Smorzamento di accoppiamento fino a 1000 MHz
80 dB
Tensione di prova: filo-filo-schermo
750 V DC, 1 min
Скорость передачи
10 Gbit/s

Classificazioni

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-07
ECLASS 15.0
27-06-03-07
