Caratteristiche

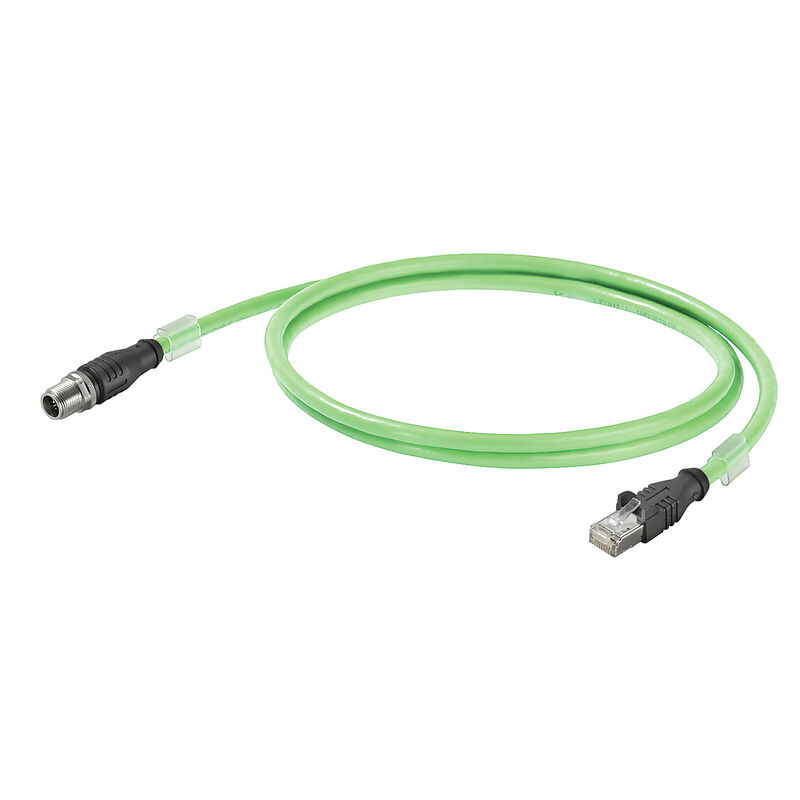

| Versione | Cavi di sistema, RJ45 IP20, M12 tipo X IP 67 maschio diritto, Cat.6A / Class EA (ISO/IEC 11801 2010), PUR, 7.5 m |
| N. d’ordine | 1457580075 |
| Tipo | IE-C6EL8UG0075U40XCS-E |
| GTIN (EAN) | 4050118438017 |
| CPZ | 1 Pezzo |
| Lunghezza | 7,5 m |
| Lunghezza (pollici) | 295,276 inch |
| Peso netto | 378 g |
| Temperatura di magazzinaggio | -40 °C...80 °C |
| Temperatura d'esercizio | -40 °C...80 °C |
| Temperatura di posa | -20 °C...60 °C |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 67cf1078-beca-4687-860b-dc475a6ec24a |
| Densità dei fumi | Secondo IEC 61034 |
| Struttura a norma | Stile UL 20963 |
| Densità dei fumi | Secondo IEC 61034 |
| Struttura a norma | Stile UL 20963 |
| Cablaggio | EIA/TIA T568 B |
| Colore della guaina | Verde (RAL 6018) |
| Denominazione secondo norma |
S/FTP
LIO2YSC11Y 4x2x0.15 PIMF FRNC GN |
| Diametro guaina, max. | 6,7 mm |
| Diametro guaina, min. | 6,1 mm |
| Diametro isolamento | 0,98 mm |
| Diametro rame | 0,48 µm |
| Disposizione dei fili | coppia ritorta |
| Isolamento | PE |
| Materiale dei cavi | Conduttore semirigido in rame stagnato |
| Materiale rivestimento | PUR |
| quantità di fili | 8 |
| Schermatura | S/FTP |
| Schermatura coppia di fili | Aluminium foil |
| Schermatura totale | Calza di schermatura con fili di rame |
| Sequenza cromatica –fili - coppie di fili | bianco - blu, bianco - arancione, bianco - verde, bianco - marrone |
| Sezione | 4*2*AWG 26/7 - 4*2*0,128 mm² |
| Spessore calza di schermatura | 0,1 mm |
| Trefoli | 7 |
| Categoria | Cat.6A / Class EA (ISO/IEC 11801 2010) |
| Durata segnale | 5,2 ns/m |
| Impedenza caratteristica | 100 ± 5 Ω a 100MHz |
| Impedenza di trasferimento |
15 mΩ/m a 1 MHz
10 mΩ/m a 10 MHz 30 mΩ/m a 30 MHz |
| Resistenza loop | 290 Ω/km |
| Tensione di prova: filo-filo-schermo | 700 Vrms, 50 Hz, 1 min |
| Velocità di trasmissione | 10 Gbit/s |
| Alogeni | Esente da alogeni a norma IEC 60754-1 |
| Densità dei fumi | Secondo IEC 61034 |
| Raggio di curvatura min, ripetuto | 10 x diametro cavo |
| Raggio di curvatura min., una sola volta | 5 x diametro cavo |
| Resistenza agli olii | A norma IEC 60811-2-1 |
| Resistenza all'abrasione | molto buona |
| Resistenza alla fiamma | A norma IEC 60332-1-2 |
| Spina di collegamento a sinistra | RJ45, IP20, Contatto maschio, Diritto, Spina di collegamento, Plastica, schermate |
| Spina di collegamento a destra | M12, Codificato X, IP67, Contatto maschio, Diritto, Spina di collegamento, Plastica, schermate |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_252704) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1457580075) |
| Documentazione utente |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochure |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ECLASS 14.0 | 27-06-03-08 |
| ROHS | Conforme |
