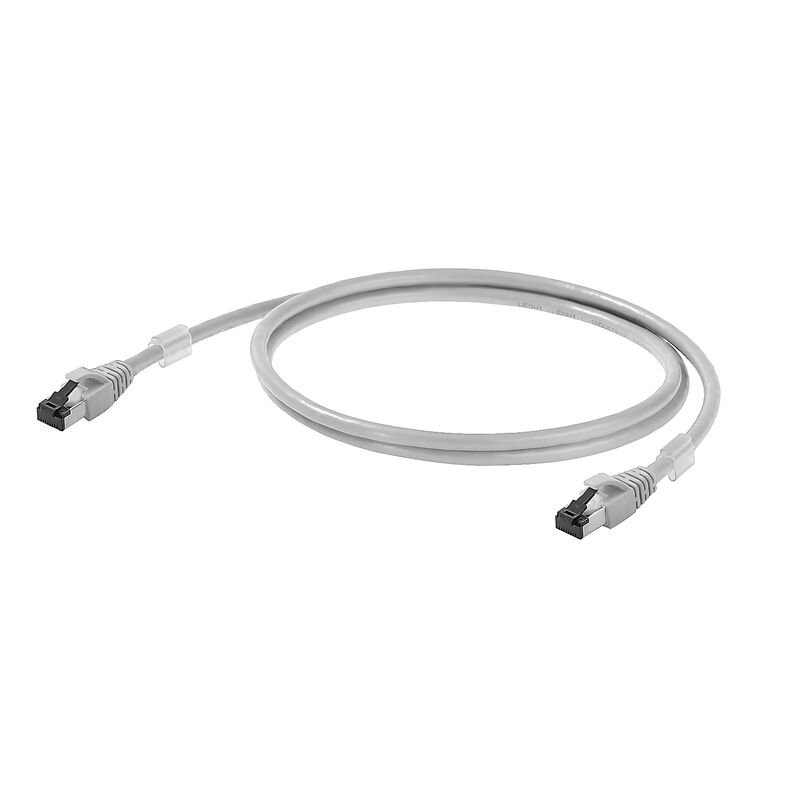

IE-C6FP8LD0015M40M40-D
IE-C6FP8LD0015M40M40-D
Vezetékezés
IE-C6FP8LD0015M40M40-D
Méretrajz

IE-C6FP8LD0015M40M40-D

パッチケーブル, RJ45 IP 20, RJ45 IP 20, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), LSZH, 1.5 m

ID výrobku 1165940015
Stáhnout datový list エンジニアリング・サポート 製品ダウンロード
付属品 2 関連製品 33
承認 一般注文データ 寸法と重量 温度 環境製品コンプライアンス 電気プロパティ Általános szabványok Szabványok ケーブル構造 Kábel elektromos tulajdonságai ケーブルの機械的特性と材料特性 Dugó Dugó, bal Dugó, jobb 分類

承認

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/c4bf74a6-04a5-4e4b-82e5-d75bdf1b56fe/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
適合
UL File Number Search
[UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cULus)
E316369

一般注文データ

Változat
パッチケーブル, RJ45 IP 20, RJ45 IP 20, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), LSZH, 1.5 m
Rendelési szám
1165940015
Típus
IE-C6FP8LD0015M40M40-D
GTIN (EAN)
4032248956104
Qty.
1 items

寸法と重量

Hossz
1,5 m
長さ（インチ）
59,055 inch
正味重量
70 g

温度

Tárolási hőmérséklet
-20 °C...60 °C
Üzemi hőmérséklet
-20 °C...60 °C
Telepítési hőmérséklet
0 °C...50 °C

環境製品コンプライアンス

RoHS megfelelőségi állapot
準拠 (免除なし)
REACH SVHC
0.1wt%を超えるSVHCは含まれていません

電気プロパティ

PoE / PoE+
IEEE 802.3atに適合
Áramtovábbítási kapacitás 50 °C-on
1 A

Általános szabványok

Alkalmazásfüggő kommunikációs kábeles berendezések
ANSI / TIA / EIA-568-B.2-10
ISO / IEC 11801:2002
EN50173-1:2007
Csatlakozó, standard
IEC 60603-7-51
Tanúsítvány száma (cULus)
E316369

Szabványok

Csatlakozó, standard
IEC 60603-7-51

ケーブル構造

Keresztmetszet
4*2*AWG 27/7 - 4*2*0.1 mm²
Komplett árnyékolás
銅線編組由来のシールド編み
Köpeny anyaga
LSZH
Köpeny színe
グレー
Köpenyátmérő, max.
5,9 mm
Köpenyátmérő, min.
5,5 mm
Páros árnyékolással
アルミ箔
Sodratok
7
Szigetelés
PE
Szigetelés keresztmetszete
1,04 mm
Vezetékek száma
8
Vezetékek – vezetékpárok színsorrendje
白 – 青、白 – オレンジ、白 – 緑、白 – 茶
Vezetékerek elrendezése
ツイストペア
Árnyékolás
S/FTP
Árnyékoló fonat átfedése
60 %

Kábel elektromos tulajdonságai

Coupling attenuation up to 1000 MHz
80 dB
Csatolási ellenállás 10 MHz/m-en
5 mΩ
Differenciáló ellenállás
5 %
Döntés késleltetése
2,5 ns/100m
Jellemző impedancia
100 ± 15 Ω @ 1–100 MHz
Kapacitás 1 kHz-en
46 nF/km
Kategória
<20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010)
Operating voltage (UL rating)
30 V AC / 42.4 V DC
Separating class according to EN 50174-2
d
Test voltage: wire-wire-shield
2秒間に2.5 kV/DC
Átviteli sebesség
10 Gbit/s
Üzemi feszültség
50 V DC

ケーブルの機械的特性と材料特性

Halogén
ハロゲンフリー、IEC 60754-2に準拠
Lángterjedéssel szembeni ellenállás
IEC 60332-2-2に準拠
in accordance with IEC 60332-1-2
in accordance with IEC 60332-3-24
in accordance with UL 2556 (FT1)
Min. hajlítási sugár, csak egyszer
4 x ケーブル直径
Szín
グレー

Dugó

Csatlakozó, bal
RJ45, IP20, dugós érintkező, egyenes, csatlakozó, Műanyag, árnyékolt
Csatlakozó, jobb
RJ45, IP20, dugós érintkező, egyenes, csatlakozó, Műanyag, árnyékolt

Dugó, bal

Csatlakozó, bal
RJ45, IP20, dugós érintkező, egyenes, csatlakozó, Műanyag, árnyékolt

Dugó, jobb

Csatlakozó, jobb
RJ45, IP20, dugós érintkező, egyenes, csatlakozó, Műanyag, árnyékolt

分類

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
