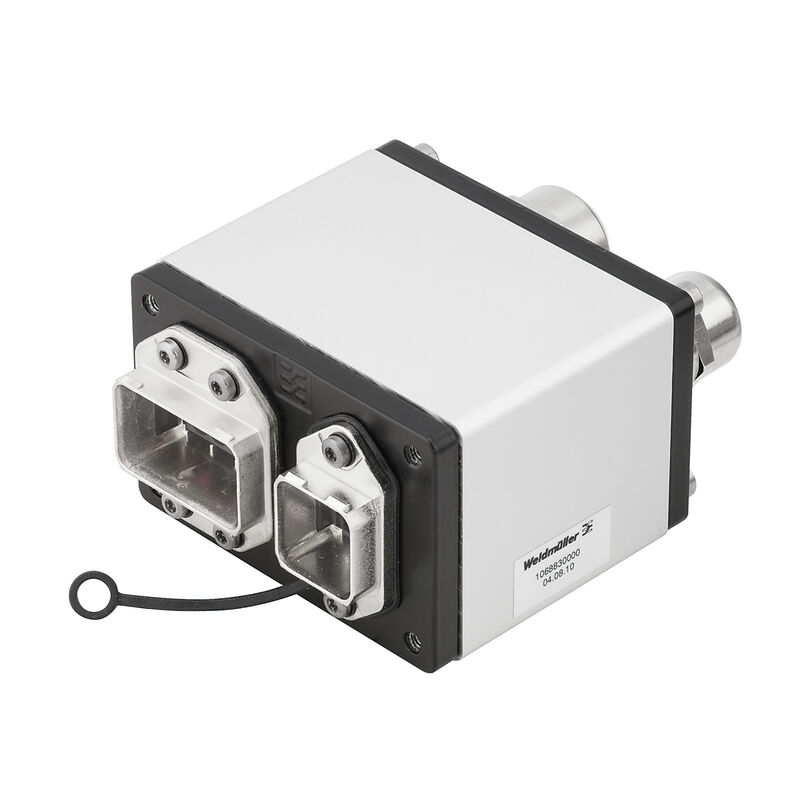

| Versione | Presa di collegamento, FreeCon, Modulo RJ45, Power, IP65 |
| N. d’ordine | 1068830000 |
| Tipo | IE-CD-V14MRJ/VAPM24V-FJ |
| GTIN (EAN) | 4032248824014 |
| CPZ | 1 Pezzo |

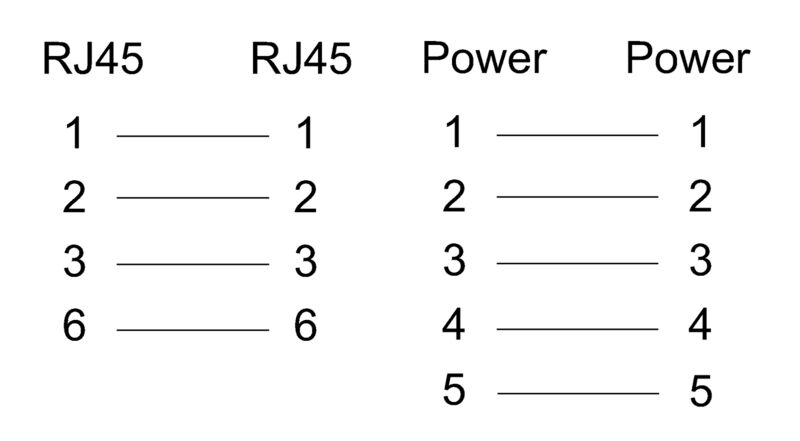

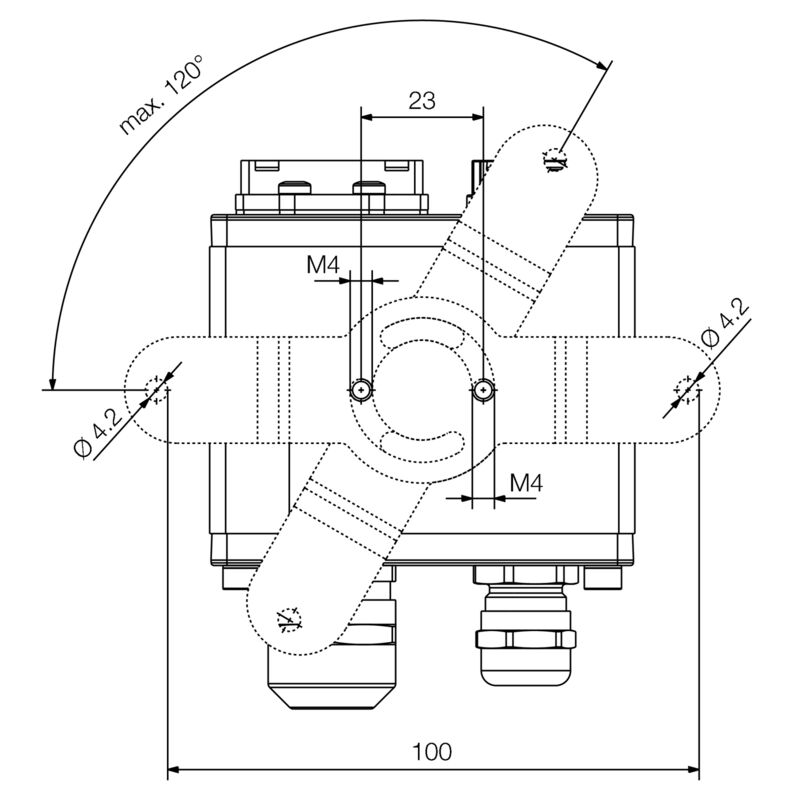

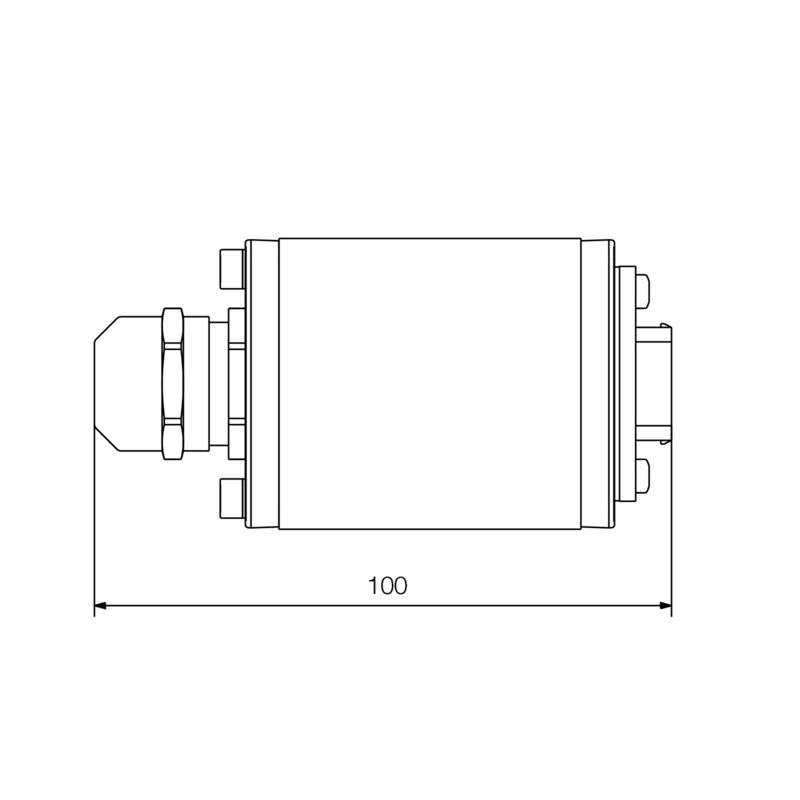

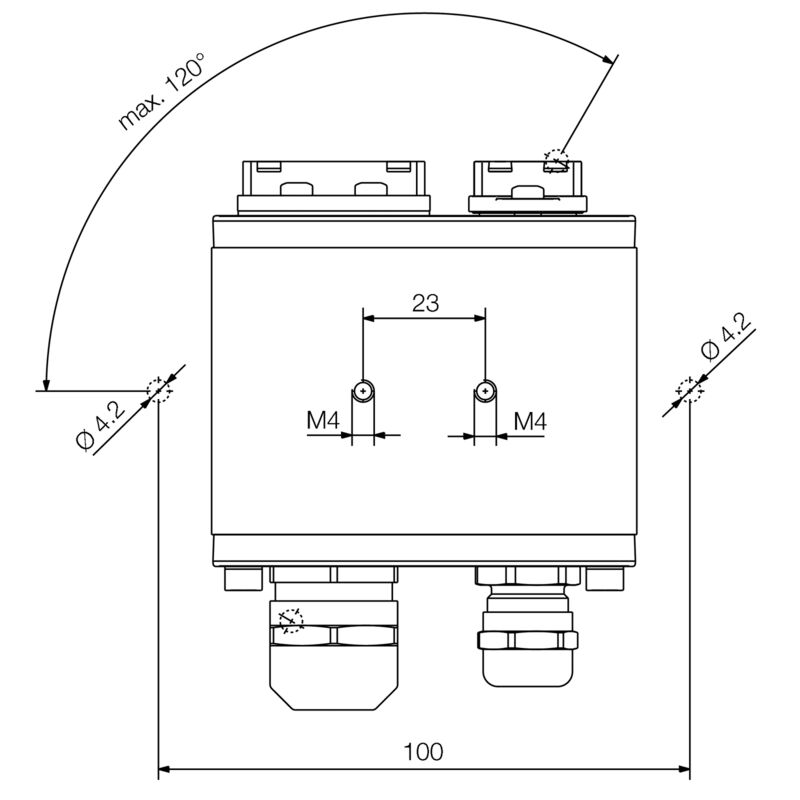

| Profondità | 100 mm |
| Profondità (pollici) | 3,937 inch |

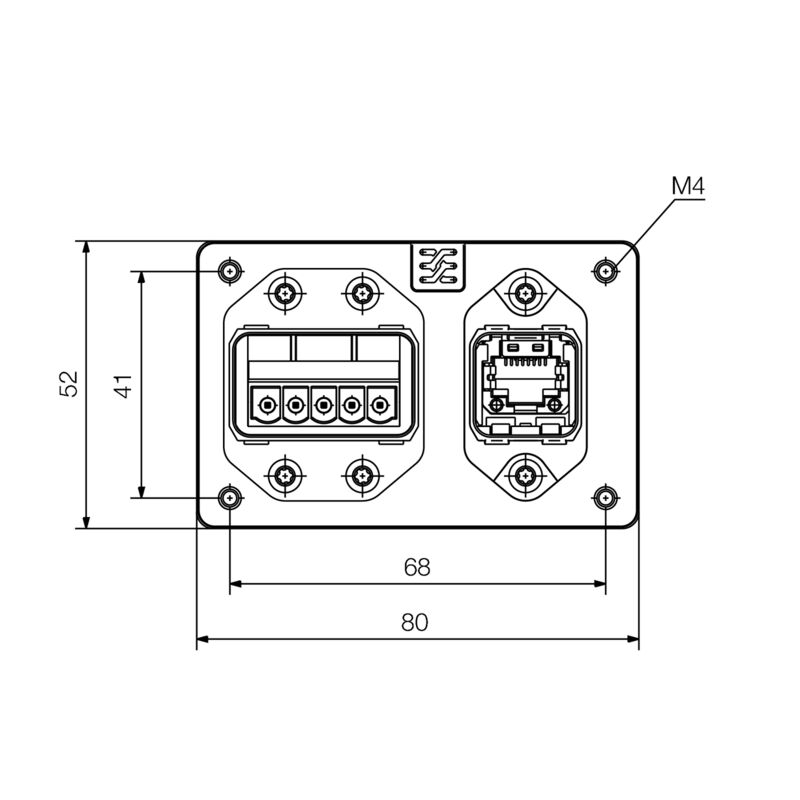

| Posizione verticale | 52 mm |
| Altezza (pollici) | 2,047 inch |
| Larghezza | 80 mm |
| Larghezza (pollici) | 3,15 inch |
| Peso netto | 597,72 g |
| Temperatura d'esercizio | -40 °C...70 °C |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 67cf1078-beca-4687-860b-dc475a6ec24a |
| Cablaggio | PROFINET |
| Classe d'infiammabilità UL 94 | V-0 |
| Colori | argento |
| Grado di protezione | IP65 |
| Materiale base della custodia |
Profilato in alluminio
Copertura: zinco pressofuso, verniciato |
| Peso | 471 g |
| Tipo di montaggio | Montaggio vite |
| Connettori a norma |
IEC 61076-3-117 var. 14
IEC 60603-7-5 |
| Gradi di protezione IP | IEC 60529 |
| Impianti con cavi di comunicazione specifici per l'applicazione | Linee guida per l'installazione PROFINET |
| N° Certificato (cULus) | E316369 |
| Norma UL per accessori di comunicazione | UL 1863 |
| Cablaggio | PROFINET |
| Carico di corrente (modulo RJ45) | 1 A |
| Categoria (modulo RJ 45) | Cat.5 (ISO/IEC 11801) |
| Cicli di innesto (modulo RJ45) | 750 |
| Collegamento 1 (modulo RJ45) | IDC |
| Collegamento 2 (modulo RJ45) | RJ45 |
| Colore (modulo RJ45) | argento |
| Diametro rivestimento, max. (modulo RJ45) | 10 mm |
| Diametro rivestimento, min. (modulo RJ45) | 5 mm |
| Forza di innesto (modulo RJ45) | ≤ 30 N |
| Materiale di base della custodia (modulo RJ45) | Pressofusione di zinco |
| Resistenza contatto (modulo RJ45) | ≤ 20 mΩ |
| Resistenza di isolamento (modulo RJ45) | > 500 MΩ |
| Rigidità dielettrica, contatto - contatto (modulo RJ45) | ≤ 1000 V DC |
| Rigidità dielettrica, contatto - schermatura (modulo RJ45) | ≤ 1500 V DC |
| Schermatura (modulo RJ45) | contatto schermatura a 360° |
| Sezione di collegamento cavo, flessibile, max. (AWG) | AWG 22 |
| Sezione di collegamento cavo, flessibile, min. (AWG) | AWG 26 |
| Superficie contatto (modulo RJ45) | Oro su nichel |
| Capacità di corrente a 50 °C (connettore di potenza) | 16 A |
| Cicli di innesto (connettore di potenza) | ≤ 100 |
| Collegamento 2 (connettore di potenza) | Molla autobloccante |
| Colore (connettore di potenza) | grigio argento |
| Diametro rivestimento, max. (connettore di potenza) | 12 mm |
| Diametro rivestimento, min. (connettore di potenza) | 6 mm |
| Grado di lordura (connettori di potenza) | 2 |
| Materiale base della custodia (connettore di potenza) |
Pressofusione di zinco
nichelato |
| Materiale dei contatti (connettore di potenza) | Lega di rame |
| Materiale guarnizione (connettore di potenza) | NBR |
| Materiale guarnizione cavo (connettore di potenza) | TPE |
| Materiale portacontatti (connettore di potenza) | PA |
| Sezione di collegamento AWG, max. (connettore di potenza) | 13 |
| Sezione di collegamento AWG, min. (connettore di potenza) | 18 |
| Sezione di collegamento cavi, flessibile, min. (connettore di potenza) | 0,75 mm² |
| Sezione di collegamento cavo, flessibile, max. (connettore di potenza) | 2,5 mm² |
| Sezione di collegamento cavo, semirigido, collegamento di dimensionamento, max. (connettore di potenza) | 2,5 mm² |
| Sezione di collegamento cavo, semirigido, collegamento di dimensionamento, min. (connettore di potenza) | 0,75 mm² |
| Superficie di contatto (connettore di potenza) | Oro su nichel |
| Tensione nominale (connettore di potenza) | 24 V |
| Tipo di bloccaggio (connettore di potenza) | Push Pull |
| Omologazione/Certificato/Documento di conformità | ISO/IEC and TIA/EIA DEISO/IEC EN and TIA/EIA Screened Class E Category 6, 3 connector permanent linkISO/IEC EN and TIA/EIA Screened Class E Category 6, 4 connector channelISO/IEC EN and TIA/EIA Screened Class EA Category 6A, 2 connector channelDUXR.E316369Compliance Statement Screened Category 6 ISO/IEC EN and TIA/EIA Connecting HardwarePROFINET Manufacturer's Declaration |
| Dati ingegneristici | |
| Eplan Data Portal | |
| CADENAS eCATALOG | |
| Documentazione utente | |
| Cataloghi | |
| Brochure |
| ETIM 7.0 | EC002597 |
| ETIM 8.0 | EC002597 |
| ETIM 9.0 | EC002597 |
| ECLASS 9.1 | 27-44-03-18 |
| ECLASS 10.0 | 27-44-03-18 |
| ECLASS 11.0 | 27-44-03-18 |
| ECLASS 12.0 | 27-44-03-18 |
| ECLASS 13.0 | 27-44-03-18 |
| ECLASS 14.0 | 27-44-03-18 |
| Omologazioni |  |
| ROHS | Conforme |
| UL File Number Search | |
| N° Certificato (cULus) | E316369 |
-
