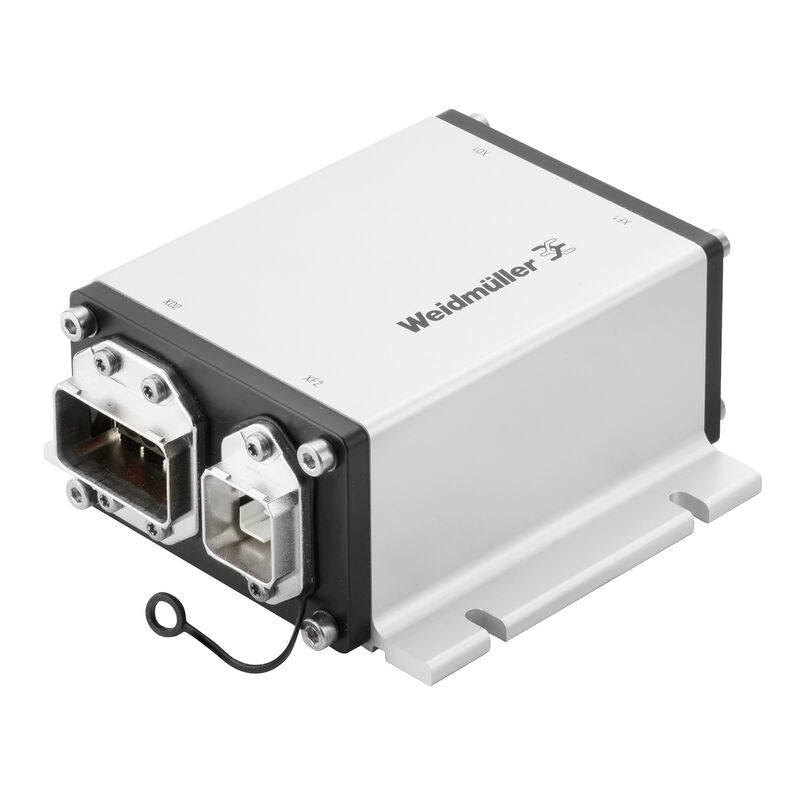

Caratteristiche
| Versione | Presa di collegamento, FreeCon, Inserto, SCRJ, Power, IP65 |
| N. d’ordine | 2448840000 |
| Tipo | IE-CD-V14SCRJ/VAPM24V-C |
| GTIN (EAN) | 4050118462685 |
| CPZ | 1 Pezzo |

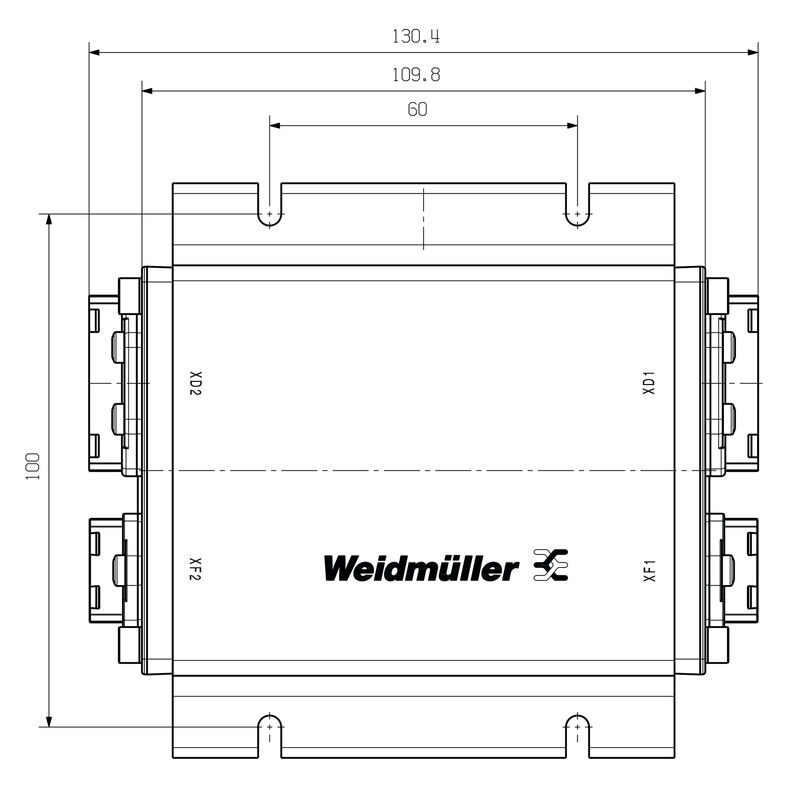

| Profondità | 130,4 mm |
| Profondità (pollici) | 5,134 inch |

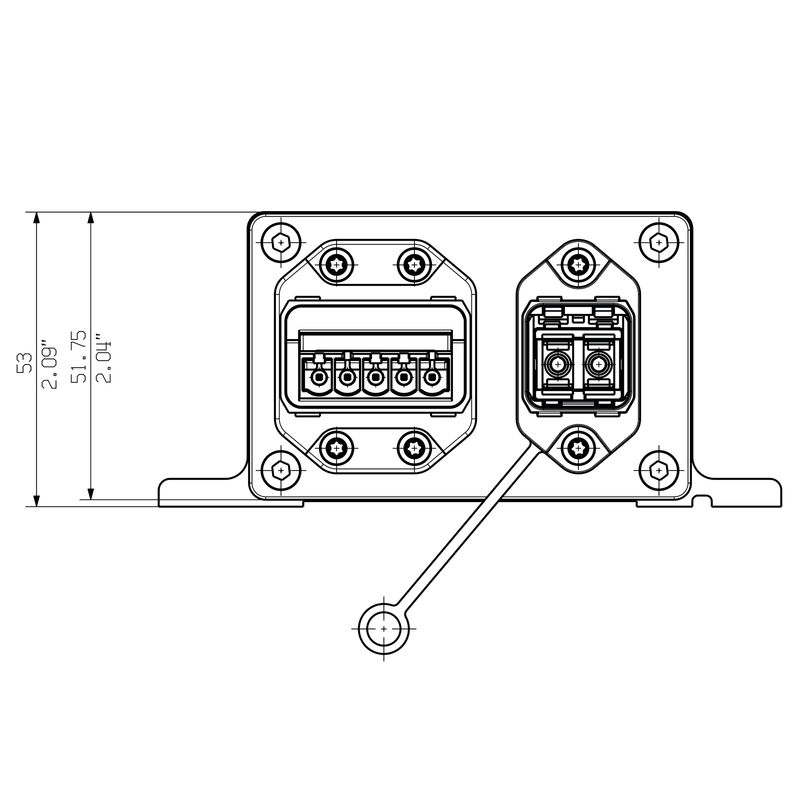

| Posizione verticale | 53 mm |
| Altezza (pollici) | 2,087 inch |
| Larghezza | 100 mm |
| Larghezza (pollici) | 3,937 inch |
| Peso netto | 804,65 g |
| Temperatura d'esercizio | -20 °C...55 °C |
| Stato conformità RoHS | Conforme |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 67cf1078-beca-4687-860b-dc475a6ec24a |
| Cicli di inserimento | ≥ 100 |
| Classe d'infiammabilità UL 94 | V-0 |
| Colori | argento |
| Grado di protezione | IP65 |
| Interfaccia dati | PROFINET PushPull SCRJ POF (V14) |
| Interfaccia Power | PROFINET PushPull Power |
| Materiale base della custodia |
Profilato in alluminio
Copertura: zinco pressofuso, verniciato |
| Tipo di montaggio | Montaggio vite |
| Connettori a norma |
IEC 61076-3-117 var. 14
IEC 61754-24 |
| Attenuazione d'inserzione (giunto LWL) | ≤ 3,5 dB |
| Cicli di innesto (connettore di potenza) | ≤ 100 |
| Collegamento 2 (connettore di potenza) | Molla autobloccante |
| Grado di lordura (connettori di potenza) | 2 |
| Materiale base della custodia (connettore di potenza) |
Pressofusione di zinco
nichelato |
| Materiale dei contatti (connettore di potenza) | Lega di rame |
| Materiale guarnizione (connettore di potenza) | NBR |
| Materiale portacontatti (connettore di potenza) | PA |
| Sezione di collegamento AWG, max. (connettore di potenza) | 13 |
| Sezione di collegamento AWG, min. (connettore di potenza) | 18 |
| Sezione di collegamento cavi, flessibile, min. (connettore di potenza) | 0,75 mm² |
| Sezione di collegamento cavo, flessibile, max. (connettore di potenza) | 2,5 mm² |
| Tensione nominale (connettore di potenza) | 24 V |
| Tipo di bloccaggio (connettore di potenza) | Push Pull |
| Omologazione/Certificato/Documento di conformità | [PROFINET Manufacturer's Declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_67339) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_167077) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2448840000) |
| Documentazione utente |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochure |
[MB FREECONCONTACT EN](http://download.weidmueller.com/asset/download/file/38173)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 7.0 | EC002597 |
| ETIM 8.0 | EC002597 |
| ETIM 9.0 | EC002597 |
| ECLASS 9.1 | 27-44-03-18 |
| ECLASS 10.0 | 27-44-03-18 |
| ECLASS 11.0 | 27-44-03-18 |
| ECLASS 12.0 | 27-44-03-18 |
| ECLASS 13.0 | 27-44-03-18 |
| ECLASS 14.0 | 27-44-03-18 |
| ROHS | Conforme |
