Caratteristiche

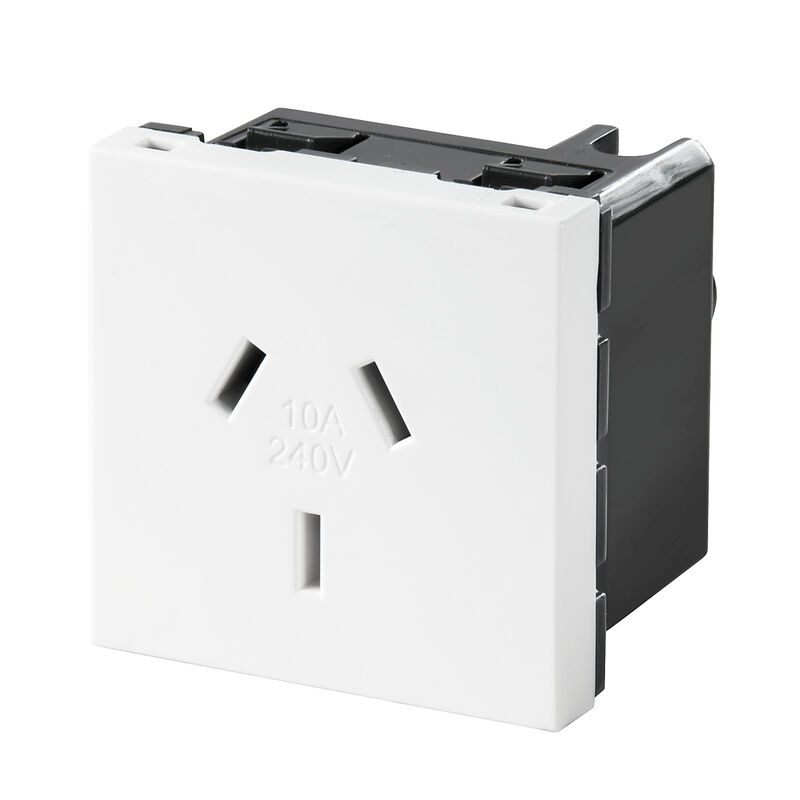

| Versione | FrontCom, Inserto Power grande, Tipo I, Femmina, AU, 10 A |
| N. d’ordine | 1546590000 |
| Tipo | IE-FCI-PWB-AU-10A |
| GTIN (EAN) | 4050118351842 |
| CPZ | 1 Pezzo |
| Peso netto | 45 g |
| Temperatura di magazzinaggio | -10 °C...70 °C |
| Temperatura d'esercizio | -5 °C...40 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Carico d’incendio | 875 kJ |
| Fronte connettore | Tipo I |
| Grado di protezione | IP20 |
| Inserto tipo | Inserto Power grande |
| Lunghezza di spellatura | 9 mm |
| Sezione trasversale conduttore estremamente flessibile con terminale |
|
| Sezione trasversale conduttore estremamente flessibile con terminale | 1.5 ... 2.5 mm² |
| Sezione trasversale conduttore estremamente flessibile senza terminale |
|
| Sezione trasversale conduttore estremamente flessibile senza terminale | 1.5 ... 4 mm² |
| Sezione trasversale conduttore flessibile con terminale |
|
| Sezione trasversale conduttore flessibile con terminale | 1.5 ... 2.5 mm² |
| Sezione trasversale conduttore flessibile senza terminale | 1.5 ... 4 mm² |
| Sezione trasversale conduttore flessibile senza terminale |
|
| Sezione trasversale conduttore rigido |
|
| Sezione trasversale conduttore rigido | 1.5 ... 4 mm² |
| Tipo di collegamento | Collegamento a vite |
| Corrente nominale | 10 A |
| Materiale base della custodia | Policarbonato PC |
| Tensione nominale (AC) | 240 V |
| N° certificato (DNV) | TAA000022B |
| Omologazione/Certificato/Documento di conformità | [GL_FrontCom](https://mdcop.weidmueller.com/mediadelivery/asset/900_58424) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_97732) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1546590000) |
| Documentazione utente |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) [Socket Insert Overview EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_87399) [Socket Insert Overview DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_87400) [Designation key / Type key](https://mdcop.weidmueller.com/mediadelivery/asset/900_90844) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochure |
[MB FREECONCONTACT EN](http://download.weidmueller.com/asset/download/file/38173)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC001121 |
| ETIM 7.0 | EC001121 |
| ETIM 8.0 | EC001121 |
| ETIM 9.0 | EC001121 |
| ECLASS 9.0 | 27-44-03-90 |
| ECLASS 9.1 | 27-18-90-90 |
| ECLASS 10.0 | 27-44-03-90 |
| ECLASS 11.0 | 27-44-03-90 |
| ECLASS 12.0 | 27-18-28-92 |
| ECLASS 13.0 | 27-18-28-92 |
| ECLASS 14.0 | 27-18-28-92 |
| Omologazioni |   |
| ROHS | Conforme |
