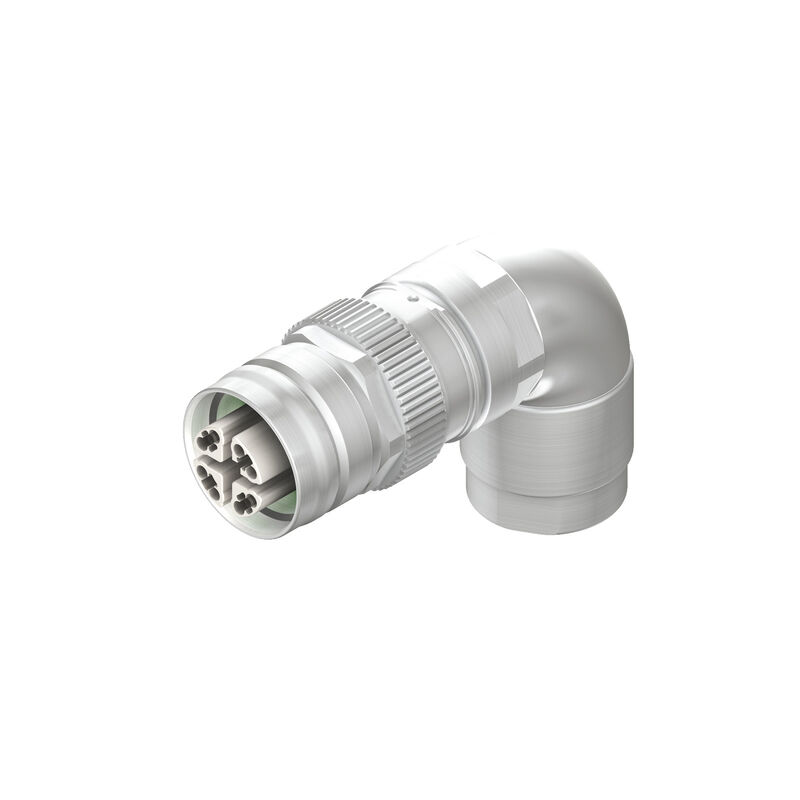

IE-PS-M12X-90-S-TH-CG
IE-PS-M12X-90-S-TH-CG
IE-PS-M12X-90-S-TH-CG

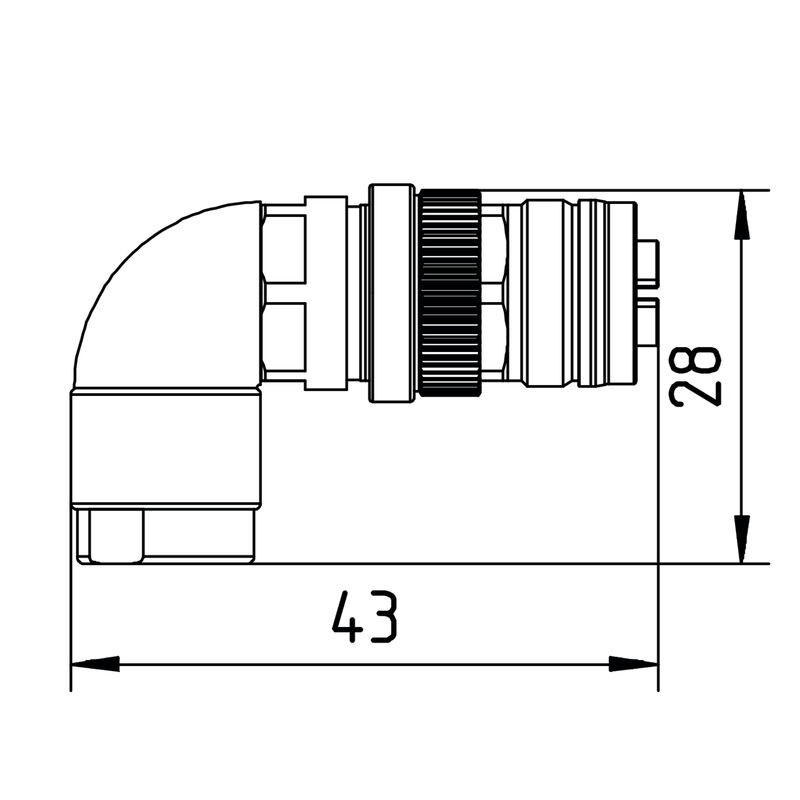

Disegno quotato
IE-PS-M12X-90-S-TH-CG

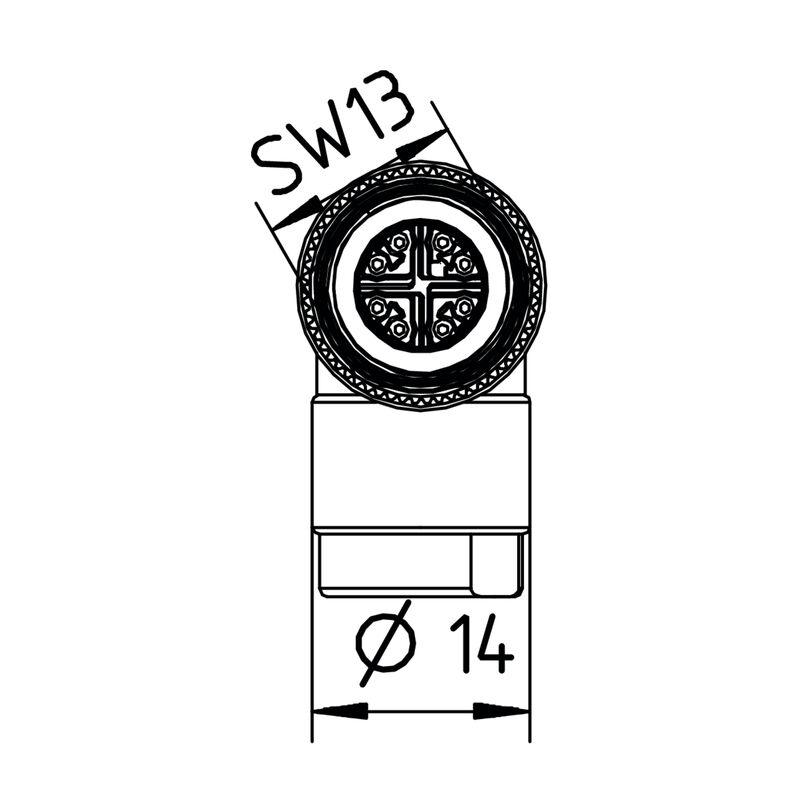

Disegno quotato
IE-PS-M12X-90-S-TH-CG
Schema dei poli

IE-PS-M12X-90-S-TH-CG

N. articolo 2702720000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 2 Prodotti correlati 4
Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Dati tecnici connettori ad innesto liberamente confezionabili Dati generali Proprietà elettriche Standard generali Norme Classificazioni Omologazioni

Dati generali per l’ordinazione

N. d’ordine
2702720000
Tipo
IE-PS-M12X-90-S-TH-CG
GTIN (EAN)
4050118765335
CPZ
1  Pezzo

Dimensioni e pesi

Peso netto
20,5  g

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme
REACH SVHC
Lead 7439-92-1

Dati tecnici connettori ad innesto liberamente confezionabili

Categoria
Cat.6A / Class EA (ISO/IEC 11801 2010)
Cicli di inserimento
≥ 500
Codifica
Codificato X
Collegamento schermato
Sì, avvitato
Corrente nominale
2  A
Diametro del cavo, max.
9  mm
Diametro del cavo, min.
4  mm
Genere di contatto
Femmina
Grado di lordura
3
Grado di protezione
IP67 innestato
Materiale base della custodia
Rivestito in lega di rame-nickel
Numero di poli
8
Sezione di collegamento cavo, max.
0,34  mm²
Sezione di collegamento cavo, min.
0,14  mm²
Sezione di collegamento, max.
0,34  mm²
Sezione di collegamento, min.
0,14  mm²
Superficie dei contatti
dorata
Tensione nominale
30  V

Dati generali

Numero di poli
8
Collegamento 1
M12
Collegamento 2
Crimp
Materiale base della custodia
Rivestito in lega di rame-nickel
Categoria
Cat.6A / Class EA (ISO/IEC 11801 2010)
Filettatura del collegamento
M12
Superficie dei contatti
dorata
Grado di protezione
IP67 innestato
Cicli di inserimento
≥ 500

Proprietà elettriche

Tensione nominale
30  V

Standard generali

Connettori a norma
IEC 61076-2-109

Norme

Connettori a norma
IEC 61076-2-109

Classificazioni

ETIM 6.0
EC002635
ETIM 7.0
EC002635
ETIM 8.0
EC002635
ETIM 9.0
EC002635
ETIM 10.0
EC002635
ECLASS 9.0
27-44-01-02
ECLASS 9.1
27-44-01-03
ECLASS 10.0
27-44-01-02
ECLASS 11.0
27-44-01-02
ECLASS 12.0
27-44-01-16
ECLASS 13.0
27-44-01-02
ECLASS 14.0
27-44-01-16
ECLASS 15.0
27-44-01-16

Omologazioni

ROHS
Conforme
