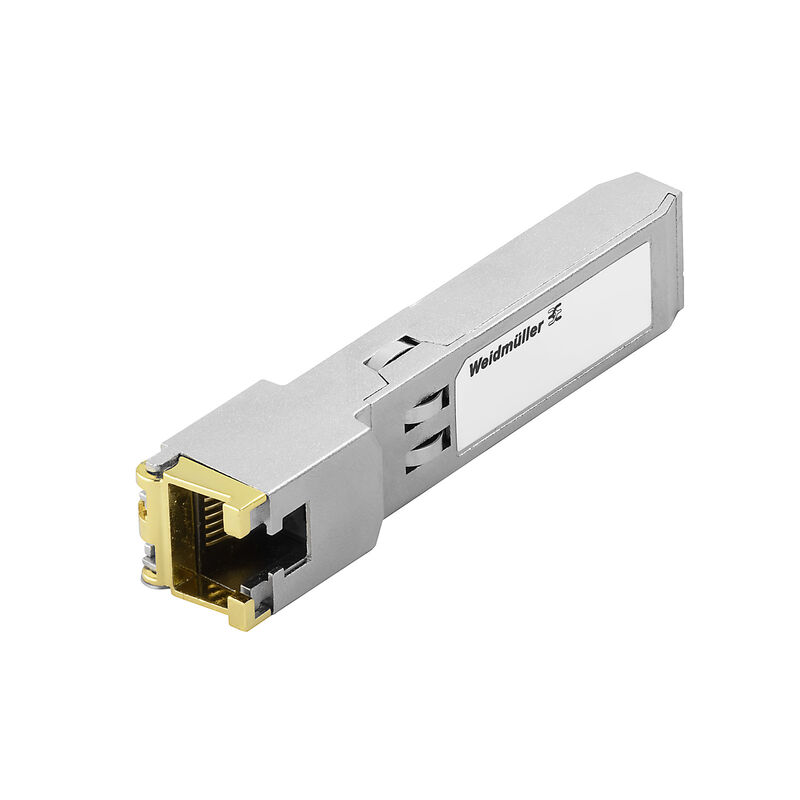

IE-SFP-1GE-RJ45

SFP Transceiver, 10/100/1000 MBit/s, RJ45, 0.1 km, -40 °C...85 °C

N. articolo 2766120000

Caratteristiche

Dati generali per l’ordinazione

Versione	SFP Transceiver, 10/100/1000 MBit/s, RJ45, 0.1 km, -40 °C...85 °C
N. d’ordine	2766120000
Tipo	IE-SFP-1GE-RJ45
GTIN (EAN)	4064675023791
CPZ	1 Pezzo

Dimensioni e pesi

Peso netto

18 g

Temperature

Temperatura di magazzinaggio	-40 °C...85 °C
Temperatura d'esercizio	-40 °C...85 °C
Umidità	da 5 a 95% (senza condensa)

Conformità ambientale del prodotto

Stato conformità RoHS	Conforme senza esenzione
REACH SVHC	No SVHC above 0.1 wt%

Omologazioni e conformità EMC

Norma di sicurezza	UL 62368-1
Norme EMC	EN 55032 EN 55035

Condizioni ambientali

Temperatura d'esercizio , max.	85 °C
Temperatura d'esercizio , min.	-40 °C
Temperatura di magazzinaggio, max.	85 °C
Temperatura di magazzinaggio, min.	-40 °C
Umidità	da 5 a 95% (senza condensa)

Caratteristiche del trasmettitore a fibra ottica

Velocità di trasmissione	10/100/1000 MBit/s
Funzione DMM (Digital diagnostic monitor)	Non supportato
Tipo di connettore	RJ45
Lunghezza di trasmissione, tip.	0,1 km
Testo di avviso	Il funzionamento 10/100/1000BASE T richiede che il sistema host disponga di un’interfaccia SGMII senza orologi e che l’interfaccia PHY del modulo di rame SFP sia configurato dal sistema host. Con un’interfaccia SERDES che non supporta SGMII, il modulo funzionerà solo a 1000BASE T.

Garanzia

Periodo

3 anni

Interfacce

Porte RJ45

10/100/1000BaseT(X)
auto negotiation
Full-duplex mode
Collegamento MDI/MDI-X automatico

Tensione di alimentazione

Alimentazione di tensione

3,3 V (via switch Ethernet)

Dati tecnici

Tipo di montaggio

Inserto in slot SFP

Download

Omologazione/Certificato/Documento di conformità	[EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_97312) [RCM Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_165508) [UK Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253775)
Dati ingegneristici	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_313718)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2766120000)
Cataloghi	[Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp)

Classificazioni

ETIM 6.0	EC001121
ETIM 7.0	EC001121
ETIM 8.0	EC003628
ETIM 9.0	EC003628
ECLASS 9.1	27-44-02-92
ECLASS 10.0	27-44-02-92
ECLASS 11.0	19-17-03-03
ECLASS 12.0	19-17-03-03
ECLASS 13.0	19-17-03-03
ECLASS 14.0	19-17-03-03

Omologazioni

Omologazioni	![CE](/picture/CE.gif) ![CURUS](/picture/CURUS.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Conforme
UL File Number Search	[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)	E230683
