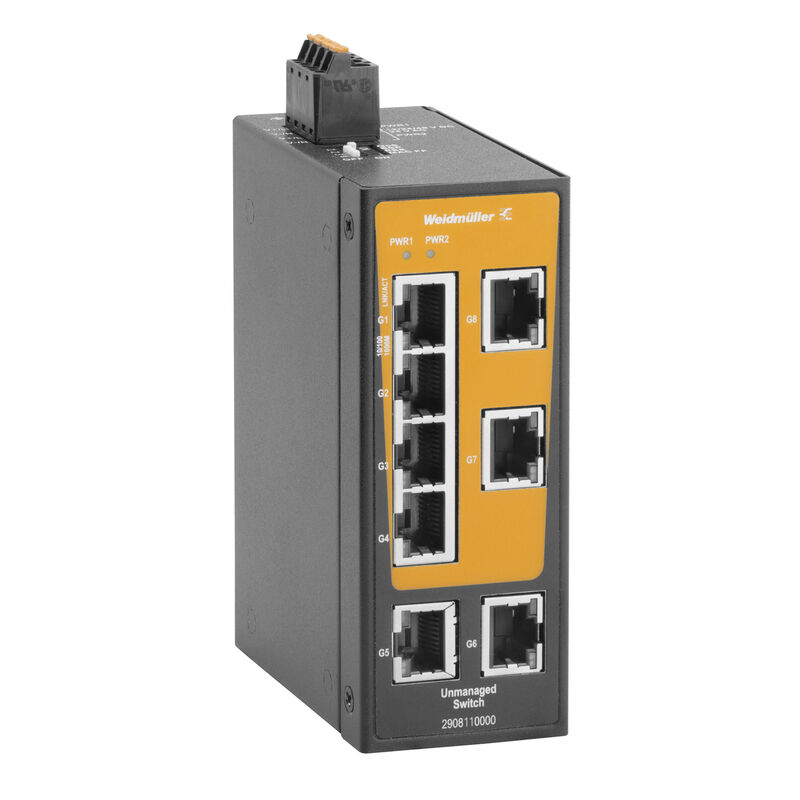

IE-SW-BLB-08-8GT-C

IE-SW-BLB-08-8GT-C

Nätverksswitch, unmanaged, Gigabit Ethernet, Antal portar: 8x RJ45, IP30, -40 °C...75 °C, Överensstämmande beläggning

Produkt-ID 2908110000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 2 Reservdelar 1 Använda produkter 17
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Zgodność z EMC i aprobaty Conditions ambiantes Garanti Gränssnitt Hanteringsfunktioner MTBF Tensión de alimentación Switchegenskaper Tekniska data Teknologi Klassificeringar

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/63e27dd8-88d2-46a7-9840-58fe3637ac20/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2a4a8742-86e3-45cc-8b68-a2da67801c40/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/106d65db-9035-4009-8a4b-55480269373e/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/4a92d911-d582-40e3-85fc-c9e9b159e140/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/77c071f4-46bd-4b7f-8f24-3c61d44584d2/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d1a278f5-5acb-4199-8c83-b599817086bc/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat-Nr. (cULus)
E141197
Certificat-nr (cULusEX)
E223527

Allmänna beställningsdata

Utförande
Nätverksswitch, unmanaged, Gigabit Ethernet, Antal portar: 8x RJ45, IP30, -40 °C...75 °C, Överensstämmande beläggning
Art.nr.
2908110000
Typ
IE-SW-BLB-08-8GT-C
GTIN (EAN)
4099986848092
Förp.
1 items

Mått och vikter

Djup
85 mm
Byggdjup (tum)
3,346 inch
Höjd
114 mm
Bygghöjd (tum)
4,488 inch
Bredd
44 mm
Byggbredd (tum)
1,732 inch
Nettovikt
430 g

Temperaturer

Lagertemperatur
-40 °C...85 °C
Drifttemperatur
-40 °C...75 °C
Fuktighet
5 till 95 % (icke kondenserande)

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)
7a, 7cI
REACH SVHC
Lead 7439-92-1
Lead monoxide 1317-36-8
SCIP
aa4e94ed-b5d0-4245-91e3-1adf29647214

Zgodność z EMC i aprobaty

EMC-Normer
EN IEC 61000-6-2
EN IEC 61000-6-4
FCC Part 15 Subpart B Class A
IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 Ghz: 10 V/m
IEC 61000-4-3 RS: 1.4 GHz to 6 Ghz: 3 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 Vrms
IEC 61000-4-8 PFMF: 30 A/m
Explosionsfarliga områden
EN IEC 60079-0
EN IEC 60079-7
UL/cUL, Class I, Division 2, Groups A, B, C and D
ATEX Zone 2 Ex ec IIC T4 Gc
Fritt fall
Enligt IEC 60068-2-31
Godkännande för maritim användning
ABS
BV
DNV
LR
RINA
Säkerhetsnorm
UL 61010-1
UL 61010-2-201
Stöt
enligt IEC 60068-2-27
Vibration
enligt IEC 60068-2-6

Conditions ambiantes

Driftstemperatur, max
75 °C
Driftstemperatur, min.
−40 °C
Fuktighet
5 till 95 % (icke kondenserande)
Höjdområde för drift
  • Höjd, max.:
    2 000 m
  • Anmärkning:
    enligt UL
  • Höjd, max.:
    6 000 m
  • Anmärkning:
    för restriktioner, se tillverkarens deklaration för drifthöjd i avsnitt Nedladdningar
Lagertemperatur, max.
85 °C
Lagertemperatur, min.
−40 °C

Garanti

Tidsperiod
5 År

Gränssnitt

Antal portar
8x RJ45
Funktion DIP-brytare
QoS (på/av)
Aktivera/inaktivera Broadcast stormskydd
Filtrering av MAC-ramar (på/av)
Aktivera/deaktivera IEEE 802.3az energieffektivt Ethernet
LED-displej
Power LED: PWR1, PWR2
Port LED: LNK/ACT, 10/100/1000M (RJ45 port)
Effekt-LED: PWR FLT
RJ45-portar
10/100/1000BaseT(X)
auto negotiation
Full-/halvduplex-modus
Auto MDI/MDI-X-anslutning

Hanteringsfunktioner

Filter för nätverkstrafik
Quality of Service (QoS)
Class of Service (CoS)
Type of Service (ToS)
Differentiated Services Code Point (DSCP)
MAC-ramfiltrering (LLDP-ramblockering)
Stöd för industriellt protokoll
PROFINET-enhet enligt överensstämmelseklass A

MTBF

MTBF
  • Enligt standard:
    Telcordia SR-332
  • Drifttid (timmar), min.:
    1 004 373 h
  • Omgivningstemperatur:
    25 °C
  • Ingångsspänning:
    24 V

Tensión de alimentación

Connection type
1 bloc de bornes amovible à 4 pôles
Matningsspänningsområde:
  • Spänningstyp:
    DC
  • Spänning, min.:
    9 V
  • Spänning, max.:
    60 V
  • Spänningstyp:
    AC
  • Spänning, min.:
    18 V
  • Spänning, max.:
    30 V
Nuvarande strömförbrukning
  • Spänning:
    24 V
  • Ström:
    0,15 A
  • Spänningstyp:
    DC
Supply voltage
12/24/48 V DC
24 V AC
2 redundanta ingångar
Защита от перегрузки по току
Ja
역극성 보호
Ja

Switchegenskaper

Bakplanets bandbredd
16 Gbit/s
Buffertstorlek paket
1,5 Mbit
Jumbo frame support
upp till 9 kB
Prioritetsköer
4
Storlek MAC-Tabell
4 K

Tekniska data

Material capotas
Metall
NYÁK felületvédelme
Överensstämmande beläggning
Protection degree
IP30
Speed
Gigabit Ethernet
Switch
unmanaged
Tipo de montaje
DIN-skena
Panel (med montagekit som alternativ)

Teknologi

Flow control
IEEE 802.3x flödesstyrning
Přepínání dat
Store and Forward
Standard
IEEE 802.3 for 10BASE-T
IEEE 802.3u for 100BASE-TX
IEEE 802.3ab for 1000BASE-T
IEEE 802.3x för flödesstyrning
IEEE 802.3az Energy-Efficient Ethernet
IEEE 802.1p for Class of Service / Quality of Service (CoS/QoS)

Klassificeringar

ETIM 8.0
EC000734
ETIM 9.0
EC000734
ETIM 10.0
EC000734
ECLASS 14.0
19-17-04-02
ECLASS 15.0
19-17-04-02
