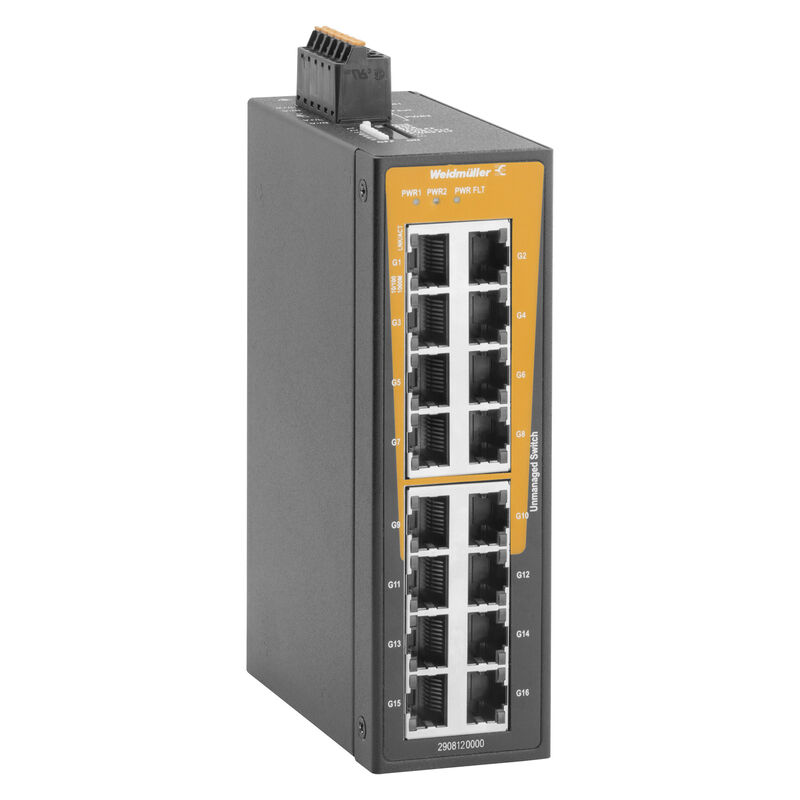

IE-SW-BLB-16-16GT-C

IE-SW-BLB-16-16GT-C

Network switch, unmanaged, Gigabit Ethernet, Number of ports: 16x RJ45, IP30, -40 °C...75 °C, Conformal coating

N.º de artículo 2908120000
Descargar hoja de datos Engineering-support Produktdownloads
Tilbehør 2 Reservedele 1 Anvendte produkter 17
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Omologazioni e conformità EMC Condizioni ambientali Guarantee Interfacce Management features MTBF Tensione di alimentazione Proprietà dello switch Dati tecnici Tecnologia Classifications

Approvals

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/4a92d911-d582-40e3-85fc-c9e9b159e140/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/77c071f4-46bd-4b7f-8f24-3c61d44584d2/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° Certificato (cULus)
E141197
Certificato Nr. (cULusEX)
E223527

General ordering data

Versione
Network switch, unmanaged, Gigabit Ethernet, Number of ports: 16x RJ45, IP30, -40 °C...75 °C, Conformal coating
N. d’ordine
2908120000
Tipo
IE-SW-BLB-16-16GT-C
GTIN (EAN)
4099986847835
Qty.
1 Styk

Dimensions and weights

Profondità
95 mm
Depth (inches)
3,74 inch
Posizione verticale
144 mm
Height (inches)
5,669 inch
Larghezza
44 mm
Width (inches)
1,732 inch
Net weight
651 g

Temperatures

Temperatura d'esercizio
-40 °C...75 °C
Umidità
5 to 95 % (non-condensing)

Environmental Product Compliance

Stato conformità RoHS
Compliant with exemption
Esenzione RoHS (se applicabile/nota)
7a, 7cI
REACH SVHC
Lead 7439-92-1
Lead monoxide 1317-36-8
SCIP
aa4e94ed-b5d0-4245-91e3-1adf29647214

Omologazioni e conformità EMC

Caduta libera
Secondo IEC 60068-2-31
Norma di sicurezza
UL 61010-1
UL 61010-2-201
Norme EMC
EN IEC 61000-6-2
EN IEC 61000-6-4
FCC Part 15 Subpart B Class A
IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 Ghz: 10 V/m
IEC 61000-4-3 RS: 1.4 GHz to 6 Ghz: 3 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 Vrms
IEC 61000-4-8 PFMF: 30 A/m
Settori a rischio di esplosione
EN IEC 60079-0
EN IEC 60079-7
UL/cUL, Class I, Division 2, Groups A, B, C and D
ATEX Zone 2 Ex ec nC IIC T4 Gc
Urti
according to IEC 60068-2-27
Vibrazione
according to IEC 60068-2-6

Condizioni ambientali

Altitudine di esercizio
  • Altitudine, max.:
    2.000 m
  • Testo di avviso:
    in conformità a UL
  • Altitudine, max.:
    6.000 m
  • Testo di avviso:
    per le restrizioni, cfr. la dichiarazione produttore per l’altitudine operativa alla sezione downloads
Temperatura d'esercizio , max.
75 °C
Temperatura d'esercizio , min.
-40 °C
Umidità
5 to 95 % (non-condensing)

Guarantee

Periodo
5 years

Interfacce

Contatto di allarme
1 uscita relè con un carico ammissibile di 1 A a 24 V DC
Contatto di segnalazione
1 uscita relè con un carico ammissibile di 1 A a 24 V DC
Funzione commutatore DIP
QoS (on/off)
Attiva/Disattiva protezione Broadcast Storm
Filtro telaio MAC (on/off)
Attivare/disattivare l'Ethernet ad alta efficienza energetica IEEE 802.3az
2x per abilitazione/disabilitazione dell'allarme di guasto potenza via relè
Indicatore a LED
Power LED: PWR1, PWR2
Port LED: LNK/ACT, 10/100/1000M (RJ45 port)
LED di potenza: PWR FLT
Numero di porte
16x RJ45
Porte RJ45
10/100/1000BaseT(X)
auto negotiation
Full-/half-duplex mode
Auto MDI/MDI-X port

Management features

Filtro per traffico di rete
Quality of Service (QoS)
Class of Service (CoS)
Type of Service (ToS)
Differentiated Services Code Point (DSCP)
MAC frame filtering (LLDP frame blocking)
Supporto al protocollo industriale
PROFINET device acc. to conformance class A

MTBF

MTBF
  • According to Standard:
    Telcordia SR-332
  • Operating time (hours), min.:
    541.611 h
  • Ambient temperature:
    25 °C
  • Input voltage:
    24 V

Tensione di alimentazione

Assorbimento di corrente
  • Tensione:
    24 V
  • Corrente:
    0,42 A
  • Tipo di tensione:
    DC
Campo alimentazione tensione
  • Tipo di tensione:
    DC
  • Tensione, min.:
    9 V
  • Tensione, max.:
    60 V
  • Tipo di tensione:
    AC
  • Tensione, min.:
    18 V
  • Tensione, max.:
    30 V
collegamento
1 morsettiera a 6 poli rimovibile
Protezione contro l'inversione di polarità
Yes
Protezione da sovracorrente
Yes
Tensione di alimentazione
12/24/48 V DC
24 V AC
2 redundant inputs

Proprietà dello switch

Backplane dell'ampiezza di banda
32 Gbit/s
Code prioritarie
4
Dimensioni buffer pacchetto
4,1 Mbit
Dimensioni della tabella MAC
8 K
Supporto Jumbo Frame
up to 9 KB

Dati tecnici

IP30
Materiale base della custodia
Metallo
Protezione superficie PCB
Conformal coating
Switch
unmanaged
Tipo di montaggio
DIN rail
Panel (with optional mounting kit)
Velocità
Gigabit Ethernet

Tecnologia

Gestione del flusso
IEEE 802.3x per la gestione del flusso
Standard
IEEE 802.3 for 10BASE-T
IEEE 802.3u for 100BASE-TX
IEEE 802.3ab for 1000BASE-T
IEEE 802.3x for flow control
IEEE 802.3az Energy-Efficient Ethernet
IEEE 802.1p for Class of Service / Quality of Service (CoS/QoS)
Trasmissione dati
Store and Forward

Classifications

ETIM 8.0
EC000734
ETIM 9.0
EC000734
ETIM 10.0
EC000734
ECLASS 14.0
19-17-04-02
ECLASS 15.0
19-17-04-02
