Caratteristiche
| Versione | Outlet guida di supporto, RJ45, Modulo RJ45, IP20, Cat.6A / Class EA (ISO/IEC 11801 2010) |
| N. d’ordine | 8808360000 |

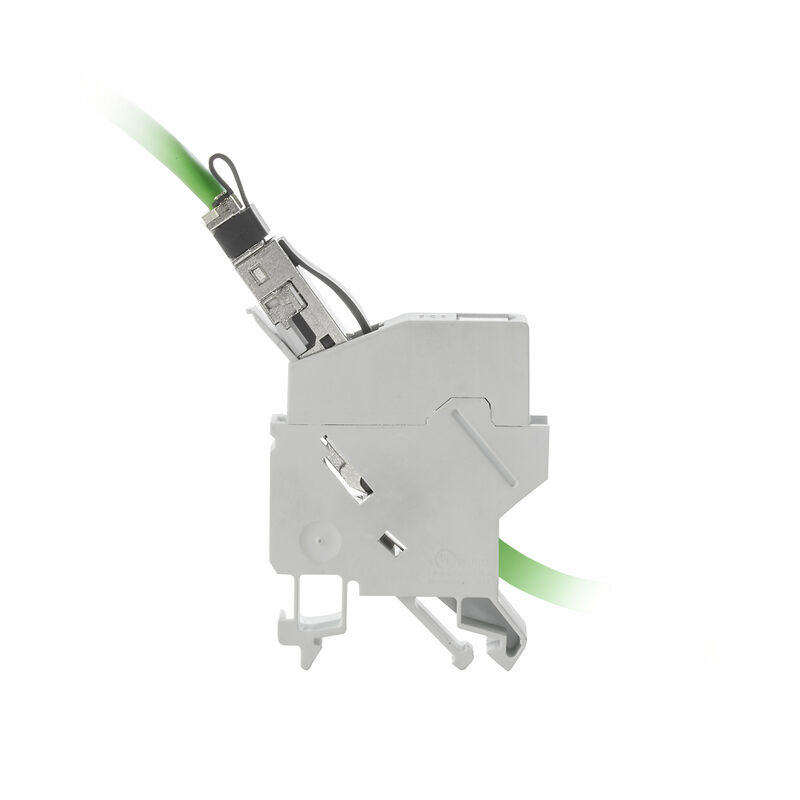

| Tipo | IE-XM-RJ45/IDC |
| GTIN (EAN) | 4032248505944 |
| CPZ | 1 Pezzo |
| Peso netto | 53 g |
| Temperatura d'esercizio | -25 °C...70 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Collegamento 1 | RJ45 |
| Collegamento 2 | IDC |
| Descrizione articolo | Modulo RJ45 |
| Struttura |
Finestra di controllo per siglature 1 TE passo secondo DIN 43880, installabile |
| Cablaggio |
EIA/TIA T568 A
EIA/TIA T568 B PROFINET |
| Colori | Grigio chiaro |
| Materiale base della custodia |
PA 66
UL 94: V-0 |
| Diametro isolamento, min. | 0,7 mm |
| Diametro isolamento, max. | 1,6 mm |
| Categoria | Cat.6A / Class EA (ISO/IEC 11801 2010) |
| Diametro di collegamento, rigido | 0.4...0.64 mm |
| Sezione trasversale conduttore, rigido (AWG) | AWG 24...AWG 22 |
| Diametro di collegamento, flessibile | 0.48...0.64 mm |
| Sezione trasversale conduttore, flessibile (AWG) | AWG 26...AWG 22 |
| Diametro guaina, min. | 5,5 mm |
| Diametro guaina, max. | 10 mm |
| Tipo di montaggio | TS 35 |
| Schermatura | Sì |
| Grado di protezione | IP20 |
| Cicli di inserimento | 750 (RJ45) |
| Corrente di carico a 50 °C | 1 A |
| PoE / PoE+ | secondo IEEE 802.3at |
| Resistenza contro l'isolamento | 500 MΩ |
| Resistenza di contatto | ≤ 20 mΩ |
| Rigidità dielettrica contatto-contatto | ≥ 1000 V AC/DC |
| Rigidità dielettrica contatto-schermo | ≥ 1500 V AC/DC |
| Connettori a norma | IEC 60603-7-5 |
| N° Certificato (cULus) | E316369 |
| N° certificato (DNV) | TAE00003EW |
| Omologazione/Certificato/Documento di conformità | [DUXR.E316369](https://mdcop.weidmueller.com/mediadelivery/asset/900_58418) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_103101) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8808360000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8808360000) |
| Documentazione utente |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) [Manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_91195) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochure |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC000313 |
| ETIM 7.0 | EC000313 |
| ETIM 8.0 | EC000313 |
| ETIM 9.0 | EC000313 |
| ECLASS 9.0 | 27-44-03-20 |
| ECLASS 9.1 | 19-17-01-25 |
| ECLASS 10.0 | 27-44-03-20 |
| ECLASS 11.0 | 27-44-03-20 |
| ECLASS 12.0 | 27-44-03-20 |
| ECLASS 13.0 | 27-44-03-20 |
| ECLASS 14.0 | 27-44-03-20 |
| Omologazioni |   |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° Certificato (cULus) | E316369 |
