Caratteristiche

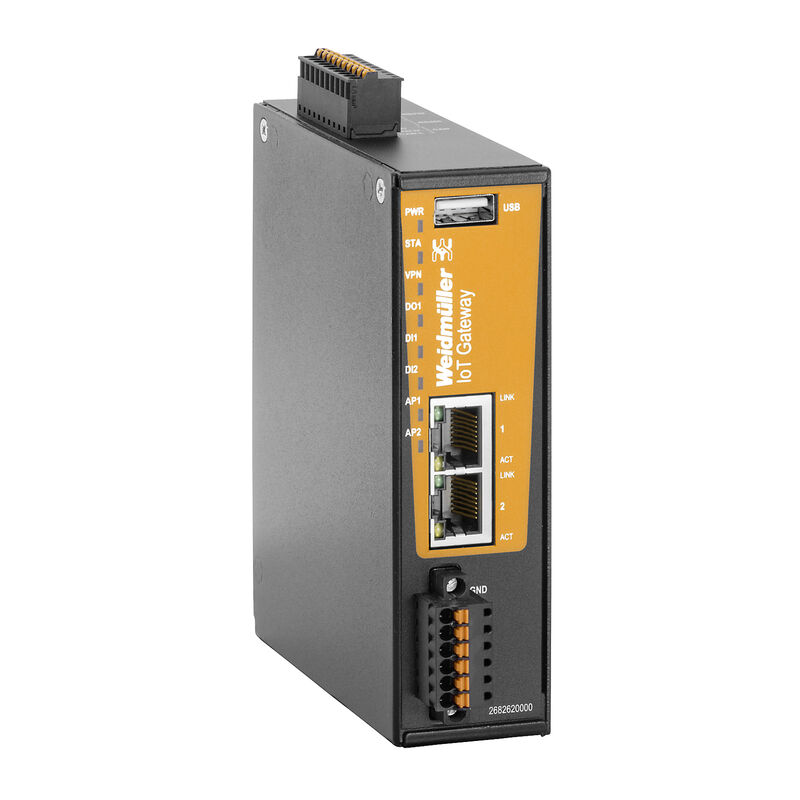

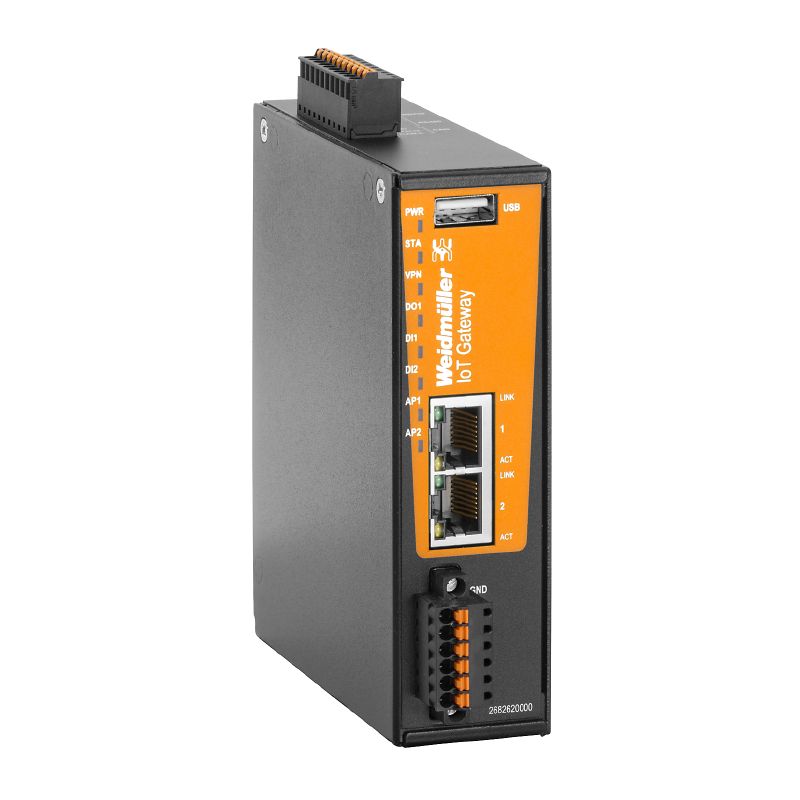

| Versione | IoT Gateway, Fast Ethernet, IP20, -20 °C...60 °C |
| N. d’ordine | 2682620000 |
| Tipo | IOT-GW30 |
| GTIN (EAN) | 4050118691696 |
| CPZ | 1 Pezzo |
| Profondità | 105 mm |
| Profondità (pollici) | 4,134 inch |
| Posizione verticale | 125 mm |
| Altezza (pollici) | 4,921 inch |
| Larghezza | 35 mm |
| Larghezza (pollici) | 1,378 inch |
| Peso netto | 412 g |
| Temperatura di magazzinaggio | -40 °C...85 °C |
| Temperatura d'esercizio | -20 °C...60 °C |
| Umidità | da 5 a 95% (senza condensa) |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 6c, 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 05711a2b-ba3f-4f0d-9bb3-583a06111ef4 |
| Urti | secondo IEC 60068-2-27 |
| Alimentazione di tensione | 24 V DC |
| Protezione contro l'inversione di polarità | Sì |
| Clock in tempo reale | Capacità tampone (max. 5 giorni) |
| collegamento | 1 morsettiera a 6 poli rimovibile |
| Memoria (Flash) | 4 GB |
| Processore | Dual Core ARM Cortex A9, 600 MHz |
| Grado di protezione | IP20 |
| Clock in tempo reale | Capacità tampone (max. 5 giorni) |
| Memoria (Flash) | 4 GB |
| Memory (RAM) |
1 GB
DDR3 |
| Processore | Dual Core ARM Cortex A9, 600 MHz |
| u-link | Servizio di accesso remoto con base OpenVPN via cloud Weidmüller u-link |
| Norme EMC |
EN 61000-6-3
EN 61000-6-2 |
| Urti | secondo IEC 60068-2-27 |
| Vibrazione | secondo IEC 60068-2-6 |
| Temperatura d'esercizio , max. | 60 °C |
| Temperatura d'esercizio , min. | -20 °C |
| Temperatura di magazzinaggio, max. | 85 °C |
| Temperatura di magazzinaggio, min. | -40 °C |
| Umidità | da 5 a 95% (senza condensa) |
| Periodo | 2 anni |
| Collegamento seriale | 1x RS232/RS485 |
| Ingressi digitali |
2x
alto >10 V, basso <3,6 V; max. 30 V DC |
| Porta USB | 1 USB 2.0 (Tipo A; max. 500 mA) |
| Porte Ethernet | 2 |
| Porte RJ45 |
10/100BaseT(X)
auto negotiation Modalità full e half-duplex Collegamento MDI/MDI-X automatico |
| Uscite digitali |
1x
alto da 19,2 a 28 V; max. 1 A |
| Alimentazione di tensione | 24 V DC |
| Assorbimento di corrente |
|
| Campo alimentazione tensione |
|
| collegamento | 1 morsettiera a 6 poli rimovibile |
| Protezione contro l'inversione di polarità | Sì |
| Grado di protezione | IP20 |
| Materiale base della custodia | Metallo |
| Tipo di montaggio | Guida DIN |
| Velocità | Fast Ethernet |
| Omologazione/Certificato/Documento di conformità | [EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_172838) |
| Dati ingegneristici |
[Quick start guide -- Quickstartguide IOT-GW30](https://mdcop.weidmueller.com/mediadelivery/asset/900_206259)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_212206) [Application notes -- UR20-1COM-RSxxx-V1 -Setup of Modbus and Serial communication in CODESYS](https://mdcop.weidmueller.com/mediadelivery/asset/900_304016) [Application notes -- UR20-1COM-RSxxx-V2 -Setup of Modbus and Serial communication in CODESYS](https://mdcop.weidmueller.com/mediadelivery/asset/900_308372) [Application notes -- Use of Node-RED contrib OpcUa](https://mdcop.weidmueller.com/mediadelivery/asset/900_312423) [Application notes -- Ethernet over EtherCAT with Codesys and u-OS](https://mdcop.weidmueller.com/mediadelivery/asset/900_317529) [Quick start guide -- Modbus - Understanding Coils and Register](https://mdcop.weidmueller.com/mediadelivery/asset/900_246227) [Quick start guide -- IOT-GW30: CANopen communication with PROtop](https://mdcop.weidmueller.com/mediadelivery/asset/900_251152) [Application notes -- 20220530_Statement_IOT_GW](https://mdcop.weidmueller.com/mediadelivery/asset/900_261133) [Application notes -- Installing and using Node-RED App on u-OS](https://mdcop.weidmueller.com/mediadelivery/asset/900_298741) [Setup of Procon Web ES on u-OS](https://mdcop.weidmueller.com/mediadelivery/asset/900_298810) [Application notes -- Setup of Modbus TCP connection in CODESYS on u-OS](https://mdcop.weidmueller.com/mediadelivery/asset/900_301839) [Application notes -- Setup of FTP client in CODESYS](https://mdcop.weidmueller.com/mediadelivery/asset/900_302411) [Application notes -- UC-Codesys NVL in Node-RED](https://mdcop.weidmueller.com/mediadelivery/asset/900_303701) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2682620000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2682620000) |
| Documentazione utente |
[Online help / Online documentation / Manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_200655)
[20210504 Security Advisory - Accidentally open network port in u-controls and IoT-Gateways](https://mdcop.weidmueller.com/mediadelivery/asset/900_211380) [uc documentation IOT-GW30](https://mdcop.weidmueller.com/mediadelivery/asset/900_298657) [Security Advisory - Multiple products affected by CodeMeter Runtime vulnerability](https://mdcop.weidmueller.com/mediadelivery/asset/900_310190) [Security Data Sheet u-OS V1.0](https://mdcop.weidmueller.com/mediadelivery/asset/900_322899) [Application notes -- Industrial Product Security Guideline](https://mdcop.weidmueller.com/mediadelivery/asset/900_322935) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001099 |
| ETIM 7.0 | EC001099 |
| ETIM 8.0 | EC001099 |
| ETIM 9.0 | EC001099 |
| ECLASS 9.0 | 19-17-01-00 |
| ECLASS 9.1 | 19-17-01-00 |
| ECLASS 10.0 | 19-17-04-90 |
| ECLASS 11.0 | 19-17-04-90 |
| ECLASS 12.0 | 19-17-04-90 |
| ECLASS 13.0 | 19-17-04-90 |
| ECLASS 14.0 | 19-17-04-90 |
| Omologazioni |   |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° Certificato (cULus) | E141197 |
