Caratteristiche

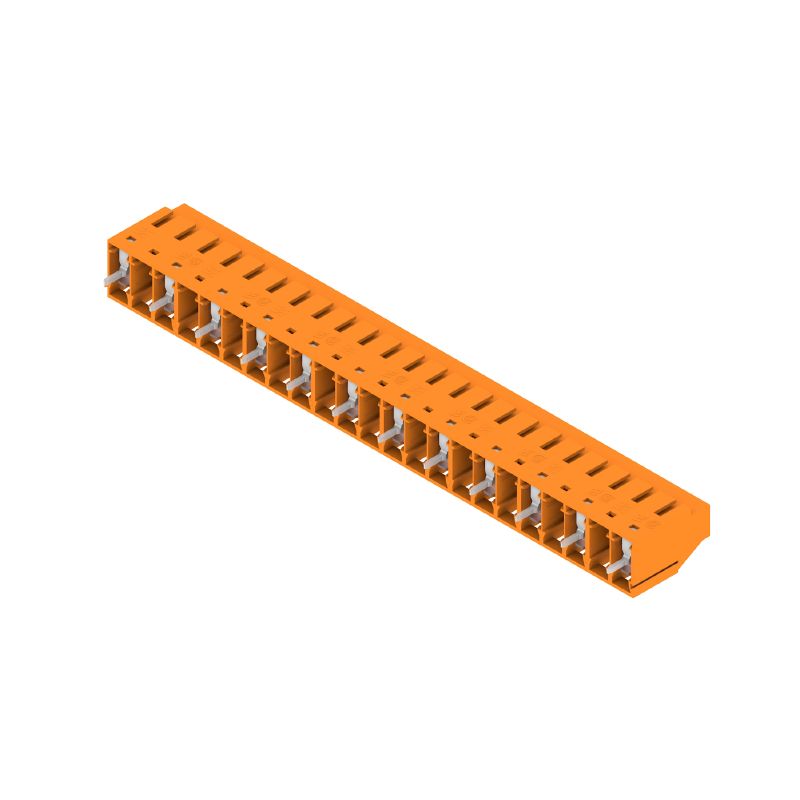

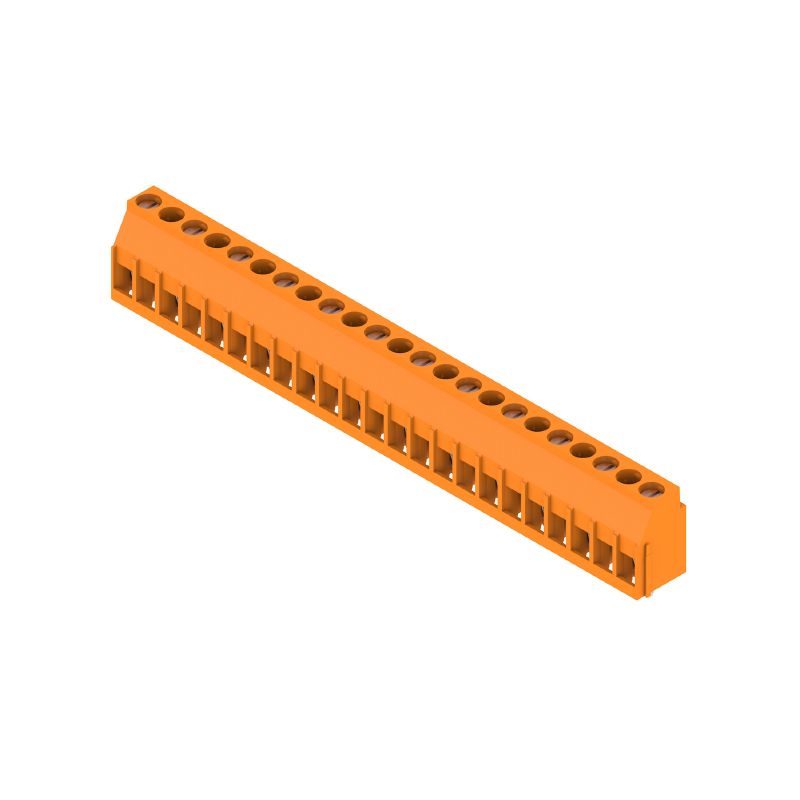

| Versione | Morsetti per circuito stampato, 10.16 mm, Numero di poli: 12, 90°, Lunghezza spina a saldare (l): 3.2 mm, stagnato, arancione, Box |
| N. d’ordine | 2624950000 |
| Tipo | LL 10.16/12/90 3.2SN OR BX |
| GTIN (EAN) | 4050118675887 |
| CPZ | 50 Pezzo |
| Parametri prodotto |
IEC: 1000 V / 32 A / 0.5 - 6 mm² UL: 300 V / AWG 26 - AWG 10 |
| Imballaggio | Box |
| Profondità | 11 mm |
| Profondità (pollici) | 0,433 inch |
| Posizione verticale | 20,3 mm |
| Altezza (pollici) | 0,799 inch |
| Peso netto | 21,3 g |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Famiglia prodotti | OMNIMATE Signal - Serie LL |
| Proprietà, punto di serraggio | WireReady |
| Direzione d'uscita del conduttore | 90° |
| Passo in mm (P) | 10,16 mm |
| Passo in pollici (P) | 0,4 " |
| Numero di poli | 12 |
| Numero di serie di poli | 1 |
| assemblabile da parte del cliente | Sì |
| quantità di file | 1 |
| Numero massimo di poli ordinabili per fila | 12 |
| Lunghezza spina a saldare (l) | 3,2 mm |
| Dimensioni del codolo a saldare | 0,75 x 0,9 mm |
| Diametro foro di equipaggiamento (D) | 1,3 mm |
| Tolleranza diametro di equipaggiamento (D) | + 0,1 mm |
| Numero di codoli a saldare per polo | 1 |
| Lama cacciavite | 0,6 x 3,5 |
| Lama cacciavite norma | DIN 5264 |
| Coppia di serraggio, min. | 0,5 Nm |
| Coppia di serraggio, max. | 0,6 Nm |
| Vite di serraggio | M 3 |
| Lunghezza di spellatura | 6 mm |
| L1 in mm | 111,76 mm |
| L1 in pollici | 4,4 " |
| Protezione da contatto accidentale secondo DIN VDE 0470 | IP 20 |
| Grado di protezione | IP20 |
| Materiale isolante | Wemid |
| Colori | arancione |
| Tabella dei colori (simile) | RAL 2000 |
| Classe d'infiammabilità UL 94 | V-0 |
| Materiale dei contatti | Lega in rame |
| Superficie dei contatti | stagnato |
| Rivestimento | 4-6 μm SN |
| Temperatura di magazzinaggio, min. | -40 °C |
| Temperatura di magazzinaggio, max. | 70 °C |
| Temperatura d'esercizio , min. | -50 °C |
| Temperatura d'esercizio , max. | 120 °C |
| Campo della temperatura di montaggio, min. | -25 °C |
| Campo della temperatura di montaggio, max. | 120 °C |
| rigido, min. H05(07) V-U | 0,5 mm² |
| rigido, max. H05(07) V-U | 6 mm² |
| Flessibile, min. H05(07) V-K | 0,5 mm² |
| Flessibile, max. H05(07) V-K | 4 mm² |
| con terminale, DIN 46228 pt 1, min. | 2,5 mm² |
| con terminale a norma DIN 46 228/1, max. | 0,5 mm² |
| Testo di riferimento |
La lunghezza dei terminali deve essere scelta a seconda del prodotto e della tensione nominale.
Il diametro esterno del collare isolante non dovrebbe essere più largo del passo (P) |
| Testato secondo lo standard |
IEC 60664-1
IEC 61984 |
| Corrente di dimensionamento, numero minimo di poli (Tu=20 °C) | 32 A |
| Corrente di dimensionamento, numero massimo di poli (Tu=20 °C) | 32 A |
| Corrente di dimensionamento, numero minimo di poli (Tu=40 °C) | 32 A |
| Corrente di dimensionamento, numero massimo di poli (Tu = 40°C) | 30,5 A |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2 | 1.000 V |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2 | 1.000 V |
| Tensione nominale con classe di sovratensione/grado di lordura III/3 | 630 V |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2 | 8 kV |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2 | 8 kV |
| Sovratensione nominale con classe di sovratensione/grado di lordura III/3 | 8 kV |
| Portata transitoria | 3 x 1s mit 120 A |
| Istituto (CSA) | CSA |
| N° certificato (CSA) | 200039-1202191 |
| Riferimento ai valori di omologazione | Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità. |
| Istituto (UR) | UR |
| N° certificato (UR) | E60693 |
| Tensione nominale (Gruppo B / UL 1059) | 300 V |
| Sezione di collegamento cavo AWG, min. | AWG 26 |
| Sezione di collegamento cavo AWG, max. | AWG 10 |
| Riferimento ai valori di omologazione | Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità. |
| Imballaggio | Box |
| Lunghezza VPE | 338 mm |
| Larghezza VPE | 130 mm |
| Altezza VPE | 20 mm |
| Test: Durabilità delle siglature |
|
| Test: Sezione bloccabile |
|
| Test per danni ai conduttori e allentamento accidentale degli stessi |
|
| Test di estrazione |
|
| Conformità IPC | Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta. |
| Note |
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002643 |
| ETIM 7.0 | EC002643 |
| ETIM 8.0 | EC002643 |
| ETIM 9.0 | EC002643 |
| ECLASS 9.0 | 27-44-04-01 |
| ECLASS 9.1 | 27-44-04-01 |
| ECLASS 10.0 | 27-44-04-01 |
| ECLASS 11.0 | 27-46-01-01 |
| ECLASS 12.0 | 27-46-01-01 |
| ECLASS 13.0 | 27-46-01-01 |
| ECLASS 14.0 | 27-46-01-01 |
| Omologazioni |   |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (UR) | E60693 |
