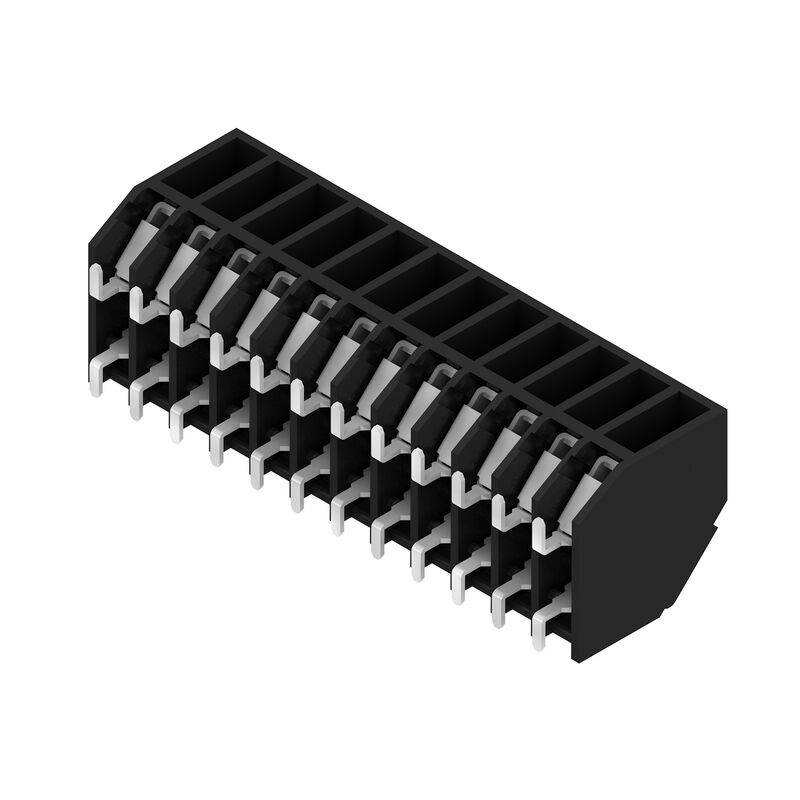

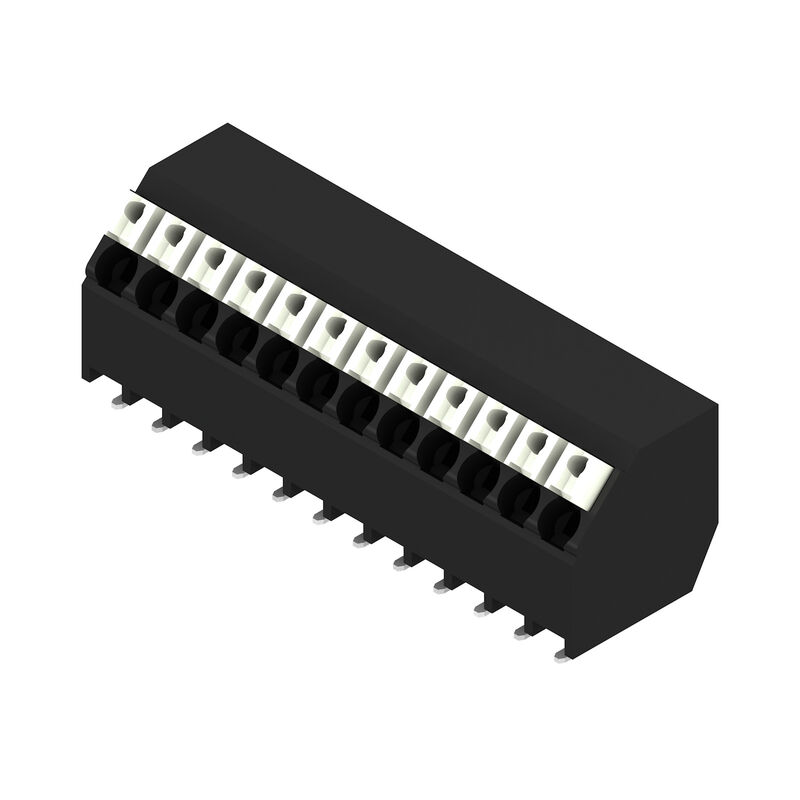

LSF-SMD 3.50/12/135 SN BK RL

Morsetti per circuito stampato, 3.50 mm, Numero di poli: 12, 135°, nero, PUSH IN con attuatore, Campo di sezioni, max. : 1.5 mm², Tape

N. articolo 1473430000

Caratteristiche

Dati generali per l’ordinazione

Versione	Morsetti per circuito stampato, 3.50 mm, Numero di poli: 12, 135°, nero, PUSH IN con attuatore, Campo di sezioni, max. : 1.5 mm², Tape
N. d’ordine	1473430000
Tipo	LSF-SMD 3.50/12/135 SN BK RL
GTIN (EAN)	4050118279795
CPZ	210 Pezzo
Parametri prodotto	IEC: 320 V / 12 A / 0.2 - 1.5 mm² UL: 300 V / 12 A / AWG 28 - AWG 14
Imballaggio	Tape

Dimensioni e pesi

Profondità	12,7 mm
Profondità (pollici)	0,5 inch
Posizione verticale	14,45 mm
Altezza (pollici)	0,569 inch
Altezza minima	14,45 mm
Larghezza	42,7 mm
Larghezza (pollici)	1,681 inch
Peso netto	9,71 g

Temperature

Temperatura d'esercizio continuo, max.

120 °C

Conformità ambientale del prodotto

Stato conformità RoHS	Conforme senza esenzione
REACH SVHC	No SVHC above 0.1 wt%

Parametri del sistema

Famiglia prodotti	OMNIMATE Signal - Serie LSF
Tecnica di collegamento cavi	PUSH IN con attuatore
Montaggio su circuito stampato	Collegamento a saldare SMD
Direzione d'uscita del conduttore	135°
Passo in mm (P)	3,5 mm
Passo in pollici (P)	0,138 "
Numero di poli	12
Numero di serie di poli	1
assemblabile da parte del cliente	No
quantità di file	1
Complanarità:	100 µm
Numero di codoli a saldare per polo	2
Lunghezza di spellatura	8 mm
L1 in mm	38,5 mm
L1 in pollici	1,518 "
Protezione da contatto accidentale secondo DIN VDE 0470	IP 20
Protezione da contatto accidentale DIN VDE 57 106	sicurezza per le dita
Grado di protezione	IP20
Resistenza di passaggio	1,60 mΩ

Dati del materiale

Materiale isolante	LCP GF
Colori	nero
Tabella dei colori (simile)	RAL 9011
Gruppo materiali isolanti	IIIa
Comparative Tracking Index (CTI)	≥ 175
Moisture Level (MSL)	1
Classe d'infiammabilità UL 94	V-0
Materiale dei contatti	Lega in rame
Struttura a strati del collegamento a saldare	4...6 µm Sn opaco
Temperatura di magazzinaggio, min.	-40 °C
Temperatura di magazzinaggio, max.	70 °C
Temperatura d'esercizio , min.	-50 °C
Temperatura d'esercizio , max.	120 °C
Campo della temperatura di montaggio, min.	-30 °C
Campo della temperatura di montaggio, max.	120 °C

Conduttori adatti al collegamento

Campo di sezioni, min.	0,13 mm²
Campo di sezioni, max.	1,5 mm²
Sezione di collegamento cavo AWG, min.	AWG 28
Sezione di collegamento cavo AWG, max.	AWG 14
rigido, min. H05(07) V-U	0,2 mm²
rigido, max. H05(07) V-U	1,5 mm²
Flessibile, min. H05(07) V-K	0,2 mm²
Flessibile, max. H05(07) V-K	1,5 mm²
con terminale AEH con collare DIN 46 228/4, min.	0,25 mm²
con terminale AEH con collare DIN 46 228/4, max.	0,75 mm²
con terminale, DIN 46228 pt 1, min.	0,25 mm²
con terminale a norma DIN 46 228/1, max.	1,5 mm²
Conduttore innestabile	Sezione trasversale per il collegamento del conduttore: Tipo: con cablaggio di precisione nominale: 0,25 mm² terminale: Lunghezza di spellatura: nominale: 10 mm Terminale consigliato: 9025760000 Sezione trasversale per il collegamento del conduttore: Tipo: con cablaggio di precisione nominale: 0,34 mm² terminale: Lunghezza di spellatura: nominale: 10 mm Terminale consigliato: 9025770000 Sezione trasversale per il collegamento del conduttore: Tipo: con cablaggio di precisione nominale: 0,5 mm² terminale: Lunghezza di spellatura: nominale: 10 mm Terminale consigliato: 0690700000 Sezione trasversale per il collegamento del conduttore: Tipo: con cablaggio di precisione nominale: 0,75 mm² terminale: Lunghezza di spellatura: nominale: 10 mm Terminale consigliato: 9021040000
Testo di riferimento	La lunghezza dei terminali deve essere scelta a seconda del prodotto e della tensione nominale. Il diametro esterno del collare isolante non dovrebbe essere più largo del passo (P)

Dati di dimensionamento secondo IEC

Testato secondo lo standard	IEC 60664-1 IEC 61984
Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)	12 A
Corrente di dimensionamento, numero massimo di poli (Tu=20 °C)	12 A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)	12 A
Corrente di dimensionamento, numero massimo di poli (Tu = 40°C)	12 A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2	320 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2	160 V
Tensione nominale con classe di sovratensione/grado di lordura III/3	160 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2	2,5 kV
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2	2,5 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3	2,5 kV
Portata transitoria	3 x 1s mit 80 A

Dati di dimensionamento secondo CSA

Istituto (CSA)	CSA
N° certificato (CSA)	200039-1664286
Tensione nominale (Gruppo B / CSA)	300 V
Tensione nominale (Gruppo D / CSA)	300 V
Corrente nominale (Gruppo B / CSA)	10 A
Corrente nominale (Gruppo D / CSA)	10 A
Sezione di collegamento cavo AWG, min.	AWG 28
Sezione di collegamento cavo AWG, max.	AWG 14
Riferimento ai valori di omologazione	Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Dati di dimensionamento sec. UL 1059

Istituto (cURus)	CURUS
N° certificato (cURus)	E60693
Tensione nominale (Gruppo B / UL 1059)	300 V
Tensione nominale (Gruppo D / UL 1059)	300 V
Corrente nominale (Gruppo B / UL 1059)	12 A
Corrente nominale (Gruppo D / UL 1059)	10 A
Sezione di collegamento cavo AWG, min.	AWG 28
Sezione di collegamento cavo AWG, max.	AWG 14
Riferimento ai valori di omologazione	Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Imballaggio

Imballaggio di livello ESD	statico dissipativo
Imballaggio	Tape
Lunghezza VPE	330 mm
Larghezza VPE	300 mm
Altezza VPE	61 mm
Profondità nastro (T2)	15,7 mm
Larghezza nastro (W)	56 mm
Profondità tasca nastro (K0)	15,2 mm
Altezza tasca nastro (A0)	11,3 mm
Larghezza tasca nastro (B0)	44,06 mm
Separazione tasca nastro (P1)	20 mm
Separazione foro nastro (E)	1,75 mm
Separazione tasca nastro (F)	26,2 mm
Diametro ∅ bobina nastro (A)	330 mm
Resistenza superficiale	Rs = 10⁹ - 10¹² Ω

Controlli sulla tipologia

Test: Durabilità delle siglature	Test: siglatura di origine, identificazione della tipologia, passo, siglatura di omologazione UL, robustezza
Test: Sezione bloccabile	Standard: DIN EN 60999-1 sezione 7 e 9.1 / 12.00, DIN EN 60947-1 sezione 8.2.4.5.1 / 12.02 Tipo di conduttore: Tipo di cavo e sezione del cavo: rigido 0,14 mm² Tipo di cavo e sezione del cavo: semirigido 0,14 mm² Tipo di cavo e sezione del cavo: rigido 1,5 mm² Tipo di cavo e sezione del cavo: semirigido 1,5 mm² Tipo di cavo e sezione del cavo: AWG 24/1 Tipo di cavo e sezione del cavo: AWG 22/19 Tipo di cavo e sezione del cavo: AWG 16/1 Tipo di cavo e sezione del cavo: AWG 16/19 Valutazione: passato
Test per danni ai conduttori e allentamento accidentale degli stessi	Standard: DIN EN 60999-1 sezione 9.4 / 12.00 Requisito: 0,2 kg Tipo di conduttore: Tipo di cavo e sezione del cavo: AWG 24/1 Tipo di cavo e sezione del cavo: AWG 24/19 Valutazione: passato Requisito: 0,3 kg Tipo di conduttore: Tipo di cavo e sezione del cavo: semirigido 0,25 mm² Tipo di cavo e sezione del cavo: rigido 0,5 mm² Valutazione: passato Requisito: 0,4 kg Tipo di conduttore: Tipo di cavo e sezione del cavo: rigido 1,5 mm² Tipo di cavo e sezione del cavo: semirigido 1,5 mm² Tipo di cavo e sezione del cavo: AWG 16/1 Tipo di cavo e sezione del cavo: AWG 16/19 Valutazione: passato
Test di estrazione	Standard: DIN EN 60999-1 sezione 9.5 / 12.00 Requisito: ≥10 N Tipo di conduttore: Tipo di cavo e sezione del cavo: AWG 24/1 Tipo di cavo e sezione del cavo: AWG 24/19 Valutazione: passato Requisito: ≥20 N Tipo di conduttore: Tipo di cavo e sezione del cavo: semirigido 0,25 mm² Tipo di cavo e sezione del cavo: H05V-U0.5 Valutazione: passato Requisito: ≥40 N Tipo di conduttore: Tipo di cavo e sezione del cavo: H07V-U1.5 Tipo di cavo e sezione del cavo: H07V-K1.5 Tipo di cavo e sezione del cavo: AWG 16/1 Tipo di cavo e sezione del cavo: AWG 16/19 Valutazione: passato

Nota importante

Conformità IPC

Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.

Note

• A richiesta altri colori dei pulsanti
• Forza operativa del cursore max. 40 N
• Corrente nominale relativa alla sezione nominale e al numero min. di poli
• Terminali con collare isolante DIN 46228/4
• Terminali senza collare isolante secondo DIN 46228/1
• P su disegno = passo
• I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione.
• Per la pinza crimpatrice PZ 6/5 è consigliata una forma di crimpatura "A" per i terminali.
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi
