Caratteristiche
| Versione | Morsettiera unipolare e multipolare, Collegamento a spina piatta, Giallo medio, 2.5 mm², 12 A, 400 V, Numero di collegamenti: 8, Numero di piani: 1 |
| N. d’ordine | 0480220000 |

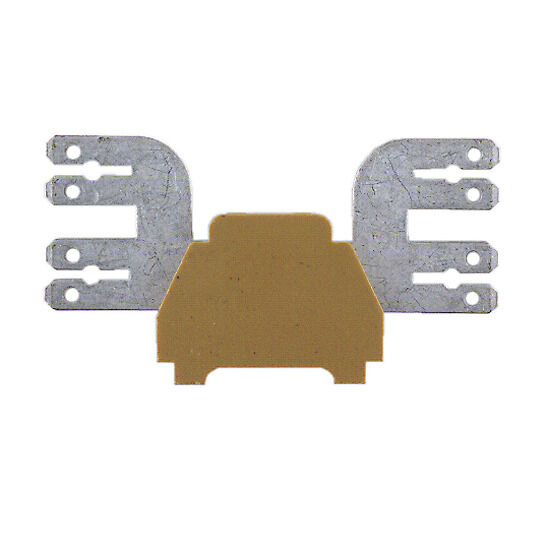

| Tipo | MF 1/12 4X6.3/2.8 |
| GTIN (EAN) | 4008190087104 |
| CPZ | 50 Pezzo |
| Profondità | 12,5 mm |
| Profondità (pollici) | 0,492 inch |
| Posizione verticale | 6.800 mm |
| Altezza (pollici) | 267,716 inch |
| Larghezza | 113 mm |
| Larghezza (pollici) | 4,449 inch |
| Peso netto | 52,6 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Temperatura ambiente | -5 °C…40 °C |
| Temperatura d'esercizio continuo, min. | -60 °C |
| Temperatura d'esercizio continuo, max. | 130 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiale | KrG |
| Colori | Giallo medio |
| Classe d'infiammabilità UL 94 |
5VA
V-0 |
| Versione | per guide di supporto |
| Piastra terminale (necessaria) | No |
| Numero di potenziali | 1 |
| Numero di piani | 1 |
| Guida | Piastra di montaggio |
| Esecuzione a prova di esplosione | No |
| Istruzioni di montaggio | Montaggio diretto |
| Tipo di montaggio | Montaggio diretto |
| Tipo di collegamento, ulteriore collegamento | Collegamento a spina piatta |
| Campo di sezioni, max. | 2,5 mm² |
| Campo di sezioni, min. | 0,5 mm² |
| Direzione di collegamento | laterale |
| Numero di collegamenti | 8 |
| Sezione di collegamento cavo AWG, max. | AWG 14 |
| Sezione di collegamento cavo AWG, min. | AWG 20 |
| Sezione di collegamento cavo, flessibile, max. | 2,5 mm² |
| Sezione di collegamento cavo, flessibile, min. | 0,5 mm² |
| Sezione di collegamento cavo, nucleo rigido, max. | 2,5 mm² |
| Sezione di collegamento cavo, nucleo rigido, min. | 0,5 mm² |
| Sezione di collegamento, semirigida, max. | 2,5 mm² |
| Sezione di collegamento, semirigida, min. | 0,5 mm² |
| Tipo di collegamento | Collegamento a spina piatta |
| Tipo di collegamento 2 | Collegamento a saldare |
| Corrente Gr B (CSA) | 20 A |
| Corrente Gr D (CSA) | 10 A |
| N° certificato (CSA) | 12400-221 |
| Tensione Gr B (CSA) | 150 V |
| Tensione Gr D (CSA) | 300 V |
| Dimensioni di fissaggio | 102 mm |
| Guida | Piastra di montaggio |
| Istruzioni di montaggio | Montaggio diretto |
| Norme | IEC 60947-7-1 |
| Numero di poli | 12 |
| Sezione di collegamento cavo AWG, max. | AWG 14 |
| Sezione di collegamento cavo AWG, min. | AWG 20 |
| Sezione di dimensionamento | 2,5 mm² |
| Tensione nominale | 400 V |
| Tensione DC nominale | 400 V |
| Corrente nominale | 12 A |
| Norme | IEC 60947-7-1 |
| Resistenza di passaggio conforme a IEC 60947-7-x | 1,33 mΩ |
| Tensione impulsiva di dimensionamento | 6 kV |
| Potenza dissipata secondo IEC 60947-7-x | 0,77 W |
| Grado di lordura | 3 |
| Corrente Gr B (UR) | 10 A |
| Corrente Gr D (UR) | 10 A |
| N° certificato (UR) | E60693 |
| Tensione Gr B (UR) | 300 V |
| Tensione Gr D (UR) | 300 V |
| Titolo dell'immagine 02 | Illustrazione del prodotto |
| Disegno legenda-02 | Come da figura |
| Omologazione/Certificato/Documento di conformità |
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36387)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284523) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_74468) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0480220000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0480220000) |
| Documentazione utente | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001284 |
| ETIM 7.0 | EC001284 |
| ETIM 8.0 | EC001284 |
| ETIM 9.0 | EC001284 |
| ETIM 10.0 | EC001284 |
| ECLASS 9.0 | 27-14-11-06 |
| ECLASS 9.1 | 27-14-11-06 |
| ECLASS 10.0 | 27-14-11-06 |
| ECLASS 11.0 | 27-14-11-06 |
| ECLASS 12.0 | 27-14-11-06 |
| ECLASS 13.0 | 27-14-11-06 |
| ECLASS 14.0 | 27-14-11-06 |
| ECLASS 15.0 | 27-14-11-06 |
| Omologazioni |     |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (UR) | E60693 |
