Caratteristiche

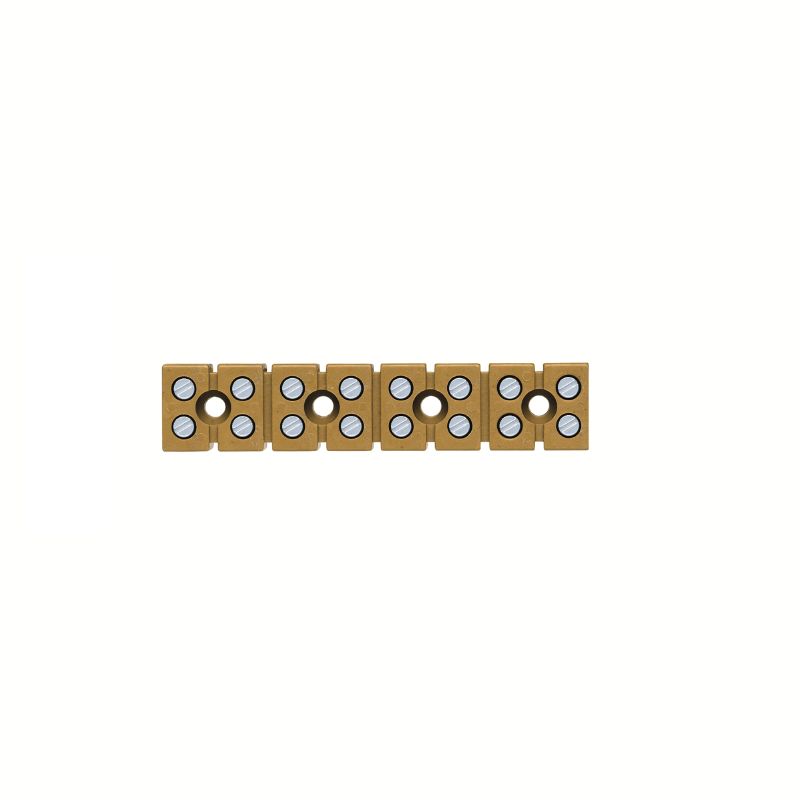

| Versione | Morsettiera unipolare e multipolare, Collegamento a vite, Giallo medio, 2.5 mm², 24 A, 400 V, Numero di collegamenti: 16, Numero di piani: 1 |
| N. d’ordine | 1548120000 |
| Tipo | MK 3/8 B 1-6 |
| GTIN (EAN) | 4050118353846 |
| CPZ | 25 Pezzo |
| Profondità | 16,1 mm |
| Profondità (pollici) | 0,634 inch |
| 16,1 mm | |
| Altezza (pollici) | 0,634 inch |
| Larghezza | 74,75 mm |
| Larghezza (pollici) | 2,943 inch |
| Peso netto | 25,872 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Temperatura ambiente | -5 °C…40 °C |
| Temperatura d'esercizio continuo, min. | -60 °C |
| Temperatura d'esercizio continuo, max. | 130 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiale | KrG |
| Materiale isolante | KrG |
| Colori | Giallo medio |
| Classe d'infiammabilità UL 94 | V-2 |
| Piastra terminale (necessaria) | No |
| Numero di potenziali | 1 |
| Numero di piani | 1 |
| Guida | Piastra di montaggio |
| Esecuzione a prova di esplosione | No |
| Tipo di collegamento, ulteriore collegamento | Collegamento a vite |
| Campo di sezioni, max. | 4 mm² |
| Campo di sezioni, min. | 0,33 mm² |
| Direzione di collegamento | laterale |
| Numero di collegamenti | 16 |
| Sezione di collegamento cavo AWG, max. | AWG 12 |
| Sezione di collegamento cavo AWG, min. | AWG 22 |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max. | 1,5 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile, max. | 2,5 mm² |
| Sezione di collegamento cavo, flessibile, min. | 0,5 mm² |
| Sezione di collegamento cavo, nucleo rigido, max. | 4 mm² |
| Sezione di collegamento cavo, nucleo rigido, min. | 0,5 mm² |
| Sezione di collegamento, semirigida, max. | 2,5 mm² |
| Sezione di collegamento, semirigida, min. | 0,5 mm² |
| Tipo di collegamento | Collegamento a vite |
| Tipo di collegamento 2 | Collegamento a vite |
| Dimensioni di fissaggio | 18,5 mm |
| Guida | Piastra di montaggio |
| Norme | IEC 60947-7-1 |
| Numero di poli | 8 |
| Sezione di collegamento cavo AWG, max. | AWG 12 |
| Sezione di collegamento cavo AWG, min. | AWG 22 |
| Sezione di dimensionamento | 2,5 mm² |
| Tensione nominale | 400 V |
| Tensione DC nominale | 400 V |
| Corrente nominale | 24 A |
| Norme | IEC 60947-7-1 |
| Resistenza di passaggio conforme a IEC 60947-7-x | 1,33 mΩ |
| Potenza dissipata secondo IEC 60947-7-x | 0,77 W |
| Omologazione/Certificato/Documento di conformità | [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284523) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_62155) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1548120000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1548120000) |
| ETIM 6.0 | EC001284 |
| ETIM 7.0 | EC001284 |
| ETIM 8.0 | EC001284 |
| ETIM 9.0 | EC001284 |
| ECLASS 9.0 | 27-14-11-06 |
| ECLASS 9.1 | 27-14-11-06 |
| ECLASS 10.0 | 27-14-11-06 |
| ECLASS 11.0 | 27-14-11-06 |
| ECLASS 12.0 | 27-14-11-06 |
| ECLASS 13.0 | 27-14-11-06 |
| ECLASS 14.0 | 27-14-11-06 |
| Omologazioni |   |
| ROHS | Conforme |
