Caratteristiche
| Versione | Alimentazione di corrente, alimentatore switching, 48 V |
| N. d’ordine | 2838490000 |

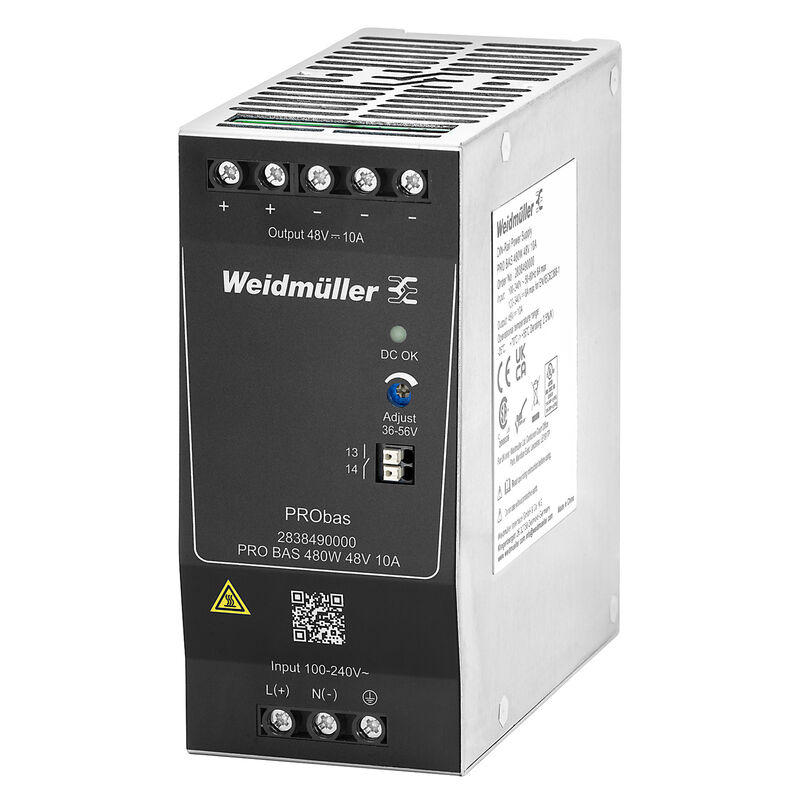

| Tipo | PRO BAS 480W 48V 10A |
| GTIN (EAN) | 4064675444183 |
| CPZ | 1 Pezzo |
| Profondità | 125 mm |
| Profondità (pollici) | 4,921 inch |
| Posizione verticale | 130 mm |
| Altezza (pollici) | 5,118 inch |
| Larghezza | 59 mm |
| Larghezza (pollici) | 2,323 inch |
| Peso netto | 1.380 g |
| Temperatura di magazzinaggio | -40 °C...85 °C |
| Temperatura d'esercizio | -25 °C...70 °C |
| Avvio | ≥ -40 °C |
| Umidità | 5…95 % umidità relativa, senza condensazione |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 6c, 7a, 7cI |
| REACH SVHC |
Lead 7439-92-1
Lead monoxide 1317-36-8 |
| SCIP | d62541f7-8058-4336-b693-7303c8b40800 |
| Assorbimento di corrente in relazione alla tensione d'ingresso |
|
| Campo della tensione d'ingresso AC | 85...264 V AC (deriva termica a 100 V AC) |
| Campo di frequenze AC | 45…65 Hz |
| Campo tensione d'ingresso DC | 110...370 V DC (derating at <120 V DC) |
| Corrente di punta | 20 A @ 230 V AC, 25 °C |
| Fusibile d'ingresso (interno) | Sì |
| Prefusibile consigliato |
6 A / DI, fusibile 16 A, car. B, interruttore automatico 6…8 A, Char. C, interruttore automatico |
| Tecnica di collegamento cavi | Collegamento a vite |
| Tensione nominale d'ingresso | 110...240 V AC / 120...340 V DC |
| Carico capacitivo | 5.5mF |
| Corrente d'uscita continua @ UNominale |
10 A @ 55 °C
6.25 A @ 70°C |
| Corrente d'uscita nominale per Unom. | 10 A @ 55 °C |
| Ondulazione residua, picchi d'interruzione | ≤ 100 mVpp @ carico completo |
| Parallelabilità | sì, max. 3 |
| Potenza erogata | 480 W |
| Protezione contro i sovraccarichi | Sì |
| Protezione contro la tensione inversa | Sì |
| Tecnica di collegamento | Collegamento a vite |
| Tecnica di collegamento cavi | Collegamento a vite |
| Tempo di ponticellamento caduta di rete |
|
| Tensione d'uscita, max. | 56 V |
| Tensione d'uscita, min. | 36 V |
| Tensione nominale d'uscita | 48 V DC |
| Corrente di dispersione verso terra, max. | 3,5 mA |
| Esecuzione della custodia | Metallo, resistente alla corrosione |
| Fattore di potenza (ca.) | 0,95 @ 230 V AC, carico nominale |
| Grado di efficacia | 95% @ 230 V AC |
| Grado di protezione | IP20 |
| Indicatore d’esercizio | LED verde |
| MTBF |
|
| Posizione di montaggio, istruzioni di montaggio | Orizzontale su binario di montaggio TS35. 50 mm di spazio libero in alto e in basso per la circolazione dell’aria. Possibile montaggio affiancato senza distanziamento. |
| Potenza dissipata, carico nominale | 30 W |
| Potenza dissipata, funzionamento a vuoto | 2 W |
| Protezione contro il cortocircuito | Sì |
| Protezione contro la sovratemperatura | Sì |
| Tempo di ponticellamento interruzione AC a Inom. | > 80 ms @ 230 V AC / > 20 ms @ 115 V AC |
| Umidità | 5…95 % umidità relativa, senza condensazione |
| Emissione acustica secondo EN55032 | Classe B |
| Resistenza contro gli urti IEC 60068-2-27 | 30 g in tutte le direzioni |
| Resistenza contro le vibrazioni IEC 60068-2-6 | 0,7 g conforme alla norma EN 50178 |
| Classe di protezione | I, con collegamento PE |
| Grado di lordura | 2 |
| Tensione d'isolamento uscita/terra | 3,5 kV |
| Tensione d'isolamento uscita/terra | 0,5 kV |
| Tensione di isolamento ingresso/uscita | 3,5 kV |
| Allestimento con materiale d'esercizio elettronico | Acc. to EN50178 |
| Bassa tensione protettiva |
SELV acc. to IEC 61010-1
PELV acc. to IEC 61010-2-201 |
| Trasformatori di sicurezza per alimentatori switching | Secondo EN 61558-2-16 |
| Coppia di serraggio, max. | 0,6 Nm |
| Coppia di serraggio, min. | 0,5 Nm |
| Lama cacciavite | 0,8 x 4,0 |
| Numero di morsetti | 3 per L/N/PE |
| Sezione di collegamento cavo, AWG/kcmil , max. | 10 AWG |
| Sezione di collegamento cavo, AWG/kcmil , min. | 26 AWG |
| Sezione di collegamento cavo, flessibile , max. | 6 mm² |
| Sezione di collegamento cavo, flessibile , min. | 0,18 mm² |
| Sezione di collegamento cavo, rigido , max. | 6 mm² |
| Sezione di collegamento cavo, rigido , min. | 0,18 mm² |
| Coppia di serraggio, max. | 0,6 Nm |
| Coppia di serraggio, min. | 0,5 Nm |
| Lama del cacciavite | 0,8 x 4,0 |
| Numero di morsetti | 5 (+ + / - - -) |
| Sezione di collegamento cavo, AWG/kcmil , max. | 10 AWG |
| Sezione di collegamento cavo, AWG/kcmil , min. | 26 AWG |
| Sezione di collegamento cavo, flessibile , max. | 6 mm² |
| Sezione di collegamento cavo, flessibile , min. | 0,18 mm² |
| Sezione di collegamento cavo, rigido , max. | 6 mm² |
| Sezione di collegamento cavo, rigido , min. | 0,18 mm² |
| Tecnica di collegamento | Collegamento a vite |
| Carico di contatto (contatto NA) | max. 30 V DC / 1 A |
| Contatto equipotenziale | Sì |
| Indicatore d’esercizio | LED verde |
| LED verde | Tensione d'esercizio OK |
| Tensione di attivazione, LED | Uout > 0,9 x Unominale min. |
| Tensione di attivazione, relè | Uout > 0,9 x Unominale min. |
| Omologazione/Certificato/Documento di conformità |
[PRO BAS CSA_UL 62368-1.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306166)
[UKCA Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_266443) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_266444) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_274702) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2838490000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2838490000) |
| Documentazione utente | [Operating Instructions](https://mdcop.weidmueller.com/mediadelivery/asset/900_266428) |
| Cataloghi | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC002540 |
| ETIM 7.0 | EC002540 |
| ETIM 8.0 | EC002540 |
| ETIM 9.0 | EC002540 |
| ECLASS 9.0 | 27-04-07-01 |
| ECLASS 9.1 | 27-04-07-01 |
| ECLASS 10.0 | 27-04-07-01 |
| ECLASS 11.0 | 27-04-07-01 |
| ECLASS 12.0 | 27-04-07-01 |
| ECLASS 13.0 | 27-04-07-01 |
| ECLASS 14.0 | 27-04-07-01 |
| Omologazioni |     |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° Certificato (cULus) | E258476 |
