Caratteristiche
| Versione | Alimentazione di corrente, alimentatore switching, 24 V |
| N. d’ordine | 3025580000 |

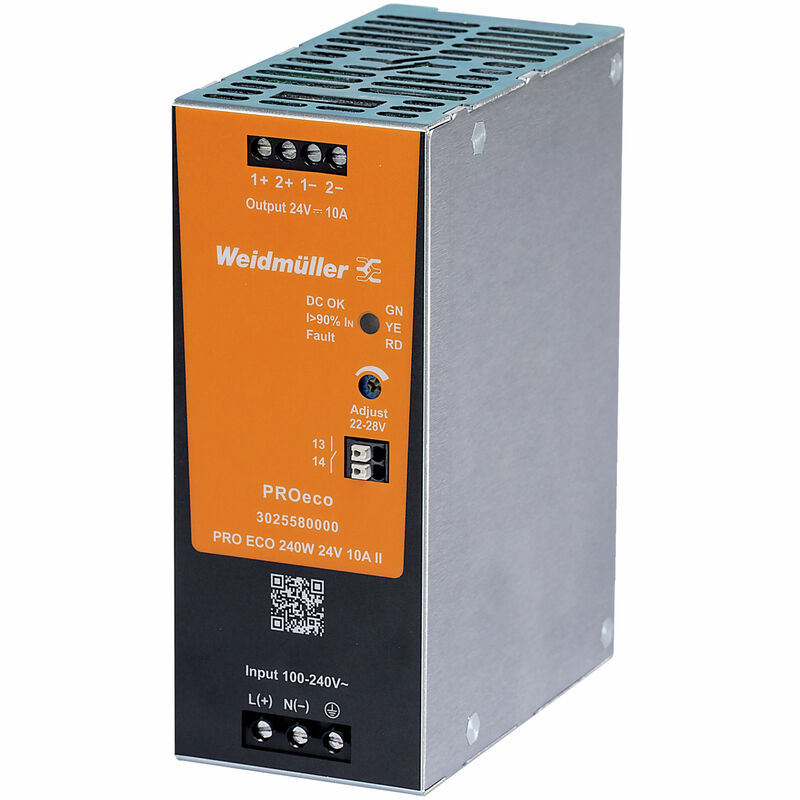

| Tipo | PRO ECO 240W 24V 10A II |
| GTIN (EAN) | 4099986951969 |
| CPZ | 1 Pezzo |
| Profondità | 100 mm |
| Profondità (pollici) | 3,937 inch |
| Posizione verticale | 130 mm |
| Altezza (pollici) | 5,118 inch |
| Larghezza | 52 mm |
| Larghezza (pollici) | 2,047 inch |
| Peso netto | 698 g |
| Temperatura di magazzinaggio | -40 °C...85 °C |
| Temperatura d'esercizio | -25 °C...70 °C |
| Avvio | ≥ -40 °C |
| Umidità | 5…95 % umidità relativa, senza condensazione |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 6c, 7a, 7cI |
| REACH SVHC |
Lead 7439-92-1
Lead monoxide 1317-36-8 |
| N° certificato (cURus) | E255651 |
| Assorbimento di corrente in relazione alla tensione d'ingresso |
|
| Campo della tensione d'ingresso AC | 85...264 V AC (deriva termica a 100 V AC) |
| Campo di frequenze AC | 45…65 Hz |
| Campo tensione d'ingresso DC | 110...370 V DC (derating at <120 V DC) |
| Corrente di spunto (tip.) | 10 A |
| Fusibile d'ingresso | interno |
| Potenza assorbita nominale | 256,7 VA |
| Prefusibile consigliato |
5 A / DI, fusibile 6 A, car. B, interruttore 4…6 A, car. C interruttore |
| Protezione contro le sovratensioni ingresso | Varistore |
| Regolazione del carico (tipo) | 2 % |
| Regolazione della linea (tip.) | 1 % |
| Tecnica di collegamento | Collegamento a vite |
| Tecnica di collegamento cavi | Collegamento a vite |
| Tempo di avvio, max. | 1 s |
| Tensione nominale d'ingresso | 110...240 V AC / 120...340 V DC |
| Carico capacitivo | Illimitato |
| Corrente d'uscita continua @ UNominale | 6.25 A @ 70 °C |
| Corrente d'uscita nominale per Unom. | 10 A @ 55 °C |
| Ondulazione residua max. | <50 mVPP / larghezza di banda 20 MHz |
| Parallelabilità | sì, max. 3 |
| Potenza erogata | 240 W |
| Protezione contro i sovraccarichi | Sì |
| Protezione contro la tensione inversa | Sì |
| Regolazione del carico (tipo) | 2 % |
| Regolazione della linea (tip.) | 1 % |
| Tecnica di collegamento | Collegamento a vite |
| Tecnica di collegamento cavi | Collegamento a vite |
| Tempo di ponticellamento caduta di rete |
|
| Tempo di salita | ≤ 100 ms |
| Tensione d'uscita osservazioni | (regolabile con potenziometro) |
| Tensione d'uscita, max. | 28 V |
| Tensione d'uscita, min. | 22 V |
| Tensione nominale d'uscita | 24 V DC |
| Classe di sovratensione | II |
| Corrente di dispersione verso terra, max. | 3,5 mA |
| Esecuzione della custodia | Metallo, resistente alla corrosione |
| Fattore di potenza |
|
| Grado di efficacia |
Typ.: 92,7% @ 120 V AC
Typ.: 94,5% @ 230 V AC |
| Grado di protezione | IP20 |
| MTBF |
|
| Posizione di montaggio, istruzioni di montaggio | su guida di supporto TS 35 |
| Potenza dissipata, carico nominale | 20 W |
| Potenza dissipata, funzionamento a vuoto | 4 W |
| Protezione contro il cortocircuito | Sì |
| Protezione contro la sovratemperatura | Sì |
| Protezione contro le tensioni di ritorno del carico | 30…35 V DC |
| Umidità | 5…95 % umidità relativa, senza condensazione |
| Controllo immunità ai disturbo secondo |
EN 61000-4-2 (ESD)
EN 61000-4-3 (RS) IEC 61000-6-4 EN 61000-4-4 (burst) EN61000-4-5 (surge) EN 61000-4-6 (condotto) EN61000-4-8 (Fields) EN 61000-4-11 (Dips) IEC 61000-6-1 IEC 61000-6-2 IEC 61000-6-3 |
| Emissione acustica secondo EN55032 | Classe B |
| Resistenza contro gli urti IEC 60068-2-27 | 30 g in tutte le direzioni |
| Resistenza contro le vibrazioni IEC 60068-2-6 | 0.7 g |
| Classe di protezione | I, con collegamento PE |
| Classe di sovratensione | II |
| Grado di lordura | 2 |
| Tensione d'isolamento uscita/terra | 3 kV |
| Tensione d'isolamento uscita/terra | 0,5 kV |
| Tensione di isolamento ingresso/uscita | 4 kV |
| Allestimento con materiale d'esercizio elettronico | secondo EN50178 / VDE0160 |
| Attrezzature elettriche delle macchine | secondo EN60204 |
| Bassa tensione protettiva |
SELV acc. to IEC 61010-1
PELV acc. to IEC 61010-2-201 |
| Protezione contro correnti pericolose | A norma VDE0106-101 |
| Separazione sicura / Protezione contro le scosse elettriche | VDE0100-410 / A norma DIN57100-410 |
| Trasformatori di sicurezza per alimentatori switching | Secondo EN 61558-2-16 |
| Coppia di serraggio, max. | 0,6 Nm |
| Coppia di serraggio, min. | 0,5 Nm |
| Lama cacciavite | 0,6 x 3,5 |
| Lunghezza di spellatura | 6 mm |
| Numero di morsetti | 3 per L/N/PE |
| Sezione di collegamento cavo, AWG/kcmil , max. | 12 AWG |
| Sezione di collegamento cavo, AWG/kcmil , min. | 26 AWG |
| Sezione di collegamento cavo, flessibile , max. | 4 mm² |
| Sezione di collegamento cavo, flessibile , min. | 0,5 mm² |
| Sezione di collegamento cavo, rigido , max. | 6 mm² |
| Sezione di collegamento cavo, rigido , min. | 0,5 mm² |
| Tecnica di collegamento | Collegamento a vite |
| Coppia di serraggio, max. | 0,6 Nm |
| Coppia di serraggio, min. | 0,5 Nm |
| Lama del cacciavite | 0,6 x 3,5 |
| Lunghezza di spellatura | 6 mm |
| Numero di morsetti | 4 (++ / --) |
| Sezione di collegamento cavo, AWG/kcmil , max. | 12 AWG |
| Sezione di collegamento cavo, AWG/kcmil , min. | 26 AWG |
| Sezione di collegamento cavo, flessibile , max. | 4 mm² |
| Sezione di collegamento cavo, flessibile , min. | 0,5 mm² |
| Sezione di collegamento cavo, rigido , max. | 6 mm² |
| Sezione di collegamento cavo, rigido , min. | 0,5 mm² |
| Tecnica di collegamento | Collegamento a vite |
| Numero di morsetti | 2 |
| Sezione di collegamento cavo, AWG/kcmil , max. | 14 |
| Sezione di collegamento cavo, AWG/kcmil , min. | 28 mm² |
| Sezione di collegamento cavo, rigido , max. | 1,5 mm² |
| Sezione di collegamento cavo, rigido , min. | 0,2 mm² |
| Sezione di collegamento del conduttore, flessibile (segnale), max. | 1,5 mm² |
| Sezione di collegamento del conduttore, flessibile (segnale), min. | 0,2 mm² |
| Stripping length (Signal) | 8 mm |
| Carico di contatto (contatto NA) | max. 30 V DC / 1 A |
| Contatto equipotenziale | Sì |
| LED verde | Tensione d'esercizio OK |
| Omologazione/Certificato/Documento di conformità | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_318978) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_319047) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.3025580000) |
| Documentazione utente | [Operating instructions](https://mdcop.weidmueller.com/mediadelivery/asset/900_321725) |
| Cataloghi | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC002540 |
| ETIM 7.0 | EC002540 |
| ETIM 8.0 | EC002540 |
| ETIM 9.0 | EC002540 |
| ECLASS 9.0 | 27-04-07-01 |
| ECLASS 9.1 | 27-04-07-01 |
| ECLASS 10.0 | 27-04-07-01 |
| ECLASS 11.0 | 27-04-07-01 |
| ECLASS 12.0 | 27-04-07-01 |
| ECLASS 13.0 | 27-04-07-01 |
| ECLASS 14.0 | 27-04-07-01 |
| Omologazioni |     |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (cURus) | E255651 |
| N° Certificato (cULus) | E258476 |
