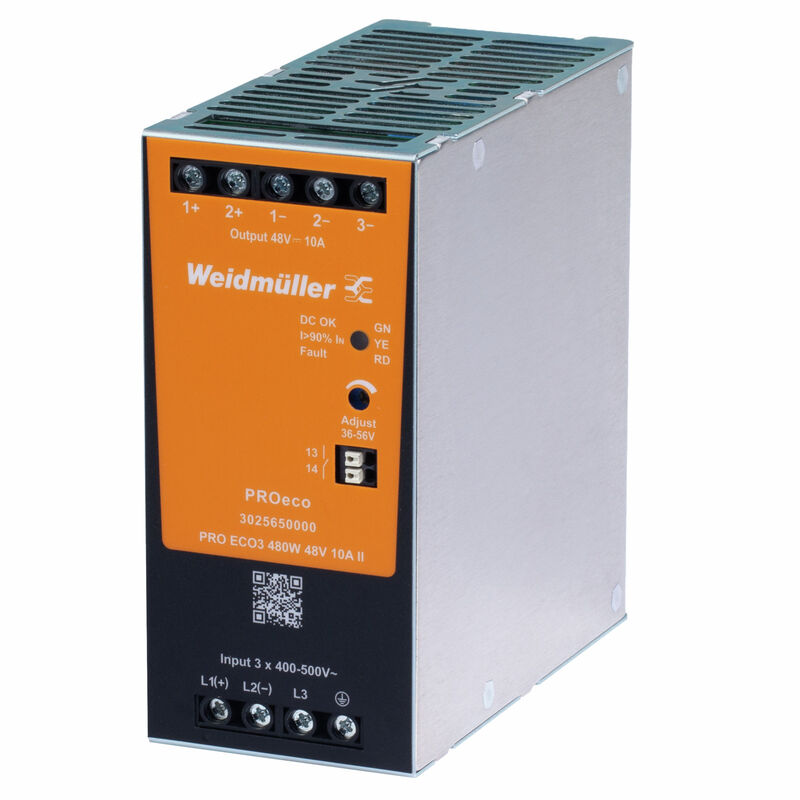

PRO ECO3 480W 48V 10A II
PRO ECO3 480W 48V 10A II
Electric symbol
PRO ECO3 480W 48V 10A II
PRO ECO3 480W 48V 10A II

PRO ECO3 480W 48V 10A II

Power supply, switch-mode power supply unit, 48 V

Produkt ID 3025650000
Åbn i konfiguratoren
Download datablad Engineering-support Produktdownloads
Tilbehør 6 Anvendte produkter 6
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Rated data UL Input Output General data ЭМС / Ударопрочность / Вибропрочность Insulation coordination Electrical safety (applied standards) Connection data (input) Connection data (output) Csatlakozási adatok (jel) Signalling Classifications

Approvals

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E255651
Сертификат № (cULus)
E258476

General ordering data

Версия
Power supply, switch-mode power supply unit, 48 V
Заказ №
3025650000
Тип
PRO ECO3 480W 48V 10A II
GTIN (EAN)
4099986952041
Qty.
1 Styk

Dimensions and weights

Глубина
125 mm
Depth (inches)
4,921 inch
Высота
130 mm
Height (inches)
5,118 inch
Ширина
60 mm
Width (inches)
2,362 inch
Net weight
1 165 g

Temperatures

Температура хранения
-40 °C...85 °C
Рабочая температура
-25 °C...70 °C
Start-up
≥ -40 °C
Humidity
5…95 % rel. humidity, no condensation

Environmental Product Compliance

Status zgodności z dyrektywą RoHS
Compliant with exemption
Исключение из RoHS (если применимо/известно)
6c, 7a, 7cI
REACH SVHC
Lead 7439-92-1
Lead monoxide 1317-36-8
SCIP
d62541f7-8058-4336-b693-7303c8b40800

Rated data UL

Certificate No. (cURus)
E255651

Input

Czas rozruchu, maks.
1 s
Metoda wykonywania złącz
Screw connection
Ochrona przeciwprzepięciowa wejście
Varistor
Pobór mocy w zależności od napięcia wejściowego
  • Voltage type:
    3-phase AC
  • Input voltage:
    400 V
  • Input current:
    0,79 A
  • Voltage type:
    3-phase AC
  • Input voltage:
    500 V
  • Input current:
    0,64 A
  • Voltage type:
    DC
  • Input voltage:
    450 V
  • Input current:
    1,13 A
  • Voltage type:
    DC
  • Input voltage:
    800 V
  • Input current:
    0,65 A
Prąd rozruchowy (typ.)
7 A
Regulacja linii (typ.)
2 %
Regulacja obciążenia (typ.)
2 %
Zabezpieczenie wejściowe
internal
Zakres częstotliwości AC
45…65 Hz
Zakres napięcia wejściowego DC
450...800 V DC
Zakres napięć zasilania AC
3 x 320...3 x 575 V AC / 2 x 360...2 x 575 V AC
Zalecane zabezpieczenie wstępne
4 A / DI, safety fuse
6 A, Char. B, circuit breaker
3...5 A, Char. C, circuit breaker
Znamionowe napięcie wejściowe
3 x 400...3 x 500 V AC (wide-range input)
Znamionowy pobór mocy
510,6 VA
Технология соединения
Screw connection

Output

Ciągły prąd wyjścia przy UZnamionowe
6.25 A @ 70°C
czas narastania
≤ 100 ms
Maksymalny czas mostkowania bezpieczników
  • Mains failure bridge-over time, min.:
    22 ms
  • Input voltage type:
    AC
  • Input voltage:
    400 V
  • Output current:
    10 A
  • Output voltage:
    48 V
  • Mains failure bridge-over time, min.:
    22 ms
  • Input voltage type:
    AC
  • Input voltage:
    500 V
  • Output current:
    10 A
  • Output voltage:
    48 V
max. tętnienia resztkowe
<100 mVSS / 20 MHz bandwidth
Metoda wykonywania złącz
Screw connection
Moc wyjściowa
480 W
Możliwość łączenia równoległego
yes, max. 3
Napięcie wyjściowe, max.
56 V
Napięcie wyjściowe, min.
36 V
Napięcie wyjściowe, uwaga
(adjustable via potentiometer)
Obciążenie pojemnościowe
unrestricted
Ochrona przeciwprzeciążeniowa
Yes
Ochrona przed napięciem zwrotnym
Yes
Regulacja linii (typ.)
2 %
Regulacja obciążenia (typ.)
2 %
Technika przyłączeniowa
Винтовое соединение
Znamionowe napięcie wyjściowe
48 V DC
Znamionowe natężenie prądu na wyjściu przy Uznam.
10 A @ 55 °C

General data

MTBF
  • According to Standard:
    SN 29500
  • Operating time (hours), min.:
    2 000 000 h
  • Ambient temperature:
    25 °C
  • Input voltage:
    4 000 V
  • Output power:
    480 W
  • Duty cycle:
    100 %
  • According to Standard:
    SN 29500
  • Operating time (hours), min.:
    1 200 000 h
  • Ambient temperature:
    40 °C
  • Input voltage:
    400 V
  • Output power:
    480 W
  • Duty cycle:
    100 %
  • According to Standard:
    SN 29500
  • Operating time (hours), min.:
    550 000 h
  • Ambient temperature:
    60 °C
  • Input voltage:
    400 V
  • Output power:
    480 W
  • Duty cycle:
    100 %
Вид защиты
IP20
Влажность
5…95 % rel. humidity, no condensation
Время перекрытия при провалах напряжения перем. тока при Iном.
> 20 ms at 3 x 500 V AC / > 20 ms at 3 x 400 V AC
Защита от короткого замыкания
Yes
Защита от неправильной полярности присоединения нагрузки
60 V DC
Защита от превышения температуры
Yes
Исполнение корпуса
Metal, corrosion resistant
Категория перенапряжения
II
Коэффициент мощности
  • Power factor typical:
    0.94
  • Input voltage:
    400 V
  • Ambient temperature:
    25 °C
  • Output power:
    480 W
КПД
Typ.: 93,7% @ 400 V AC
Typ.: 93,2% @ 480 V AC
Положение установки, указание по монтажу
on terminal rail TS 35
Потери мощности, номинальная нагрузка
35 W
Потери мощности, холостой ход
4 W
Рабочая высота
≤ 5000 m (> 2000 m, observe derating)
Ток утечки на землю, макс.
3,5 mA

ЭМС / Ударопрочность / Вибропрочность

Badanie odporności na zakłócenia według
EN 61000-4-2 (ESD)
EN 61000-4-3 (RS)
IEC 61000-6-4
EN 61000-4-4 (脉冲)
EN 61000-4-5 (电涌)
EN 61000-4-6 (传导)
EN61000-4-8 (Fields)
EN 61000-4-11 (电压跌落)
IEC 61000-6-1
IEC 61000-6-2
IEC 61000-6-3
Emisja zakłóceń zgodnie z wymaganiami EN 55032
Class B
Odporność na wibracje IEC 60068-2-6
0.7 g
Ograniczenie wyższych harmonicznych prądu
EN 61000-3-2
Wytrzymałość udarowa IEC 60068-2-27
30 g in all directions

Insulation coordination

Izolacja wyjście napięciowe / uziemienie
3 kV
Izolacja wyjście napięciowe / uziemienie
0,5 kV
Kategoria przepięciowa
II
Napięcie izolacji wejście / wyjście
4 kV
Stopień ochrony
I, with PE connection
Stopień zanieczyszczenia
2

Electrical safety (applied standards)

Elektryczne wyposażenie maszyn
Acc. to EN60204
Napięcie bezpieczne
SELV acc. to IEC 61010-1
PELV acc. to IEC 61010-2-201
Transformatory ochronne do zasilaczy impulsowych
According to EN 61558-2-16

Connection data (input)

Długość zdejmowania izolacji (wejście)
7 mm
końcówka wkrętaka
0.8 x 4.0
Liczba zacisków
4 for L1/L2/L3/PE
Moment dokręcający, maks.
0,6 Nm
Moment dokręcający, min.
0,5 Nm
Przekrój przyłącza przewodu, AWG/kcmil , max.
10 AWG
Przekrój przyłącza przewodu, AWG/kcmil , min.
20 AWG
Przekrój przyłącza przewodu, elastyczny , max.
4 mm²
Przekrój przyłącza przewodu, elastyczny , min.
0,22 mm²
Przekrój przyłącza przewodu, sztywny , max.
6 mm²
Przekrój przyłącza przewodu, sztywny , min.
0,18 mm²
Technika przyłączeniowa
Screw connection

Connection data (output)

Długość zdejmowania izolacji (wyjście)
7 mm
Końcówka wkrętaka
0.8 x 4.0
Liczba zacisków
5 (+ + / - - -)
Moment dokręcający, maks.
0,6 Nm
Moment dokręcający, min.
0,5 Nm
Przekrój przyłącza przewodu, AWG/kcmil , max.
10 AWG
Przekrój przyłącza przewodu, AWG/kcmil , min.
20 AWG
Przekrój przyłącza przewodu, elastyczny , max.
4 mm²
Przekrój przyłącza przewodu, elastyczny , min.
0,22 mm²
Przekrój przyłącza przewodu, stywny , max.
6 mm²
Przekrój przyłącza przewodu, sztywny , min.
0,18 mm²
Technika przyłączeniowa
Screw connection

Csatlakozási adatok (jel)

Stripping length (Signal)
8 mm
Количество клемм
2
Сечение гибкого проводного соединения (сигнал), макс.
1,5 mm²
Сечение гибкого проводного соединения (сигнал), мин.
0,2 mm²
Сечение подключаемого провода, AWG/кило(кр. мил) , макс.
14
Сечение подключаемого провода, AWG/кило(кр. мил) , мин.
28 mm²
Сечение подключаемого провода, жесткого , макс.
1,5 mm²
Сечение подключаемого провода, жесткого , мин.
0,2 mm²

Signalling

Беспотенциальный контакт
Yes
Зеленый светодиод
Operating voltage OK
Нагрузка на контакт (нормально разомкнутый контакт)
max. 30 V DC / 1 A

Classifications

ETIM 8.0
EC002540
ETIM 9.0
EC002540
ETIM 10.0
EC002540
ECLASS 14.0
27-04-07-01
ECLASS 15.0
27-04-07-01
