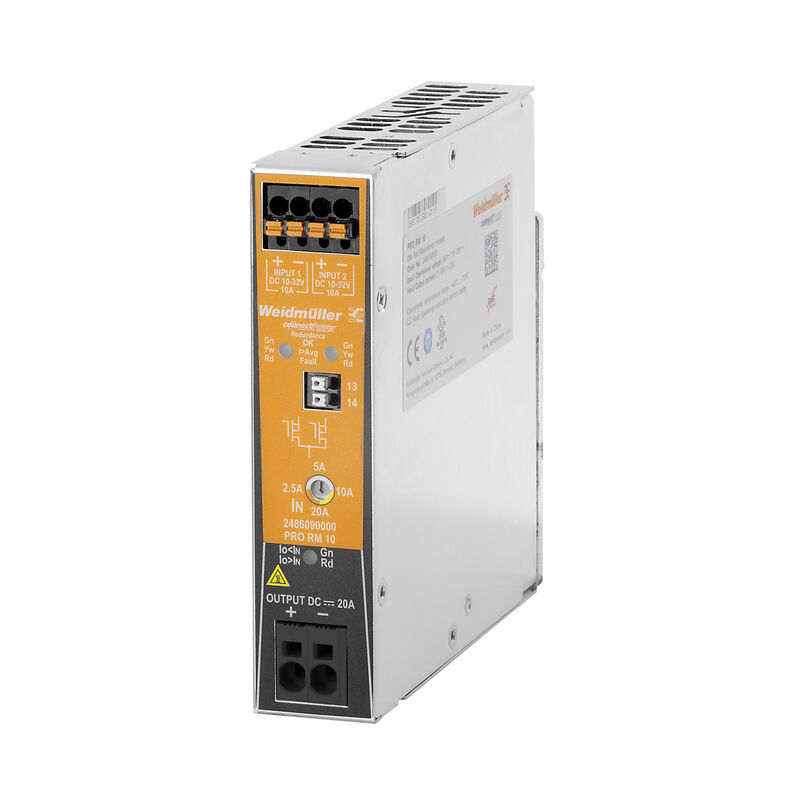

Modulo di ridondanza, 24 V DC

N. articolo 2486090000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 2 Prodotti correlati 3
Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Ingresso Uscita Dati generali EMC / Urto / Vibrazione Isolamento Dati di collegamento (ingresso) Dati di collegamento (uscita) Dati di collegamento (segnale) Classificazioni Omologazioni

Dati generali per l’ordinazione

Versione
Modulo di ridondanza, 24 V DC
N. d’ordine
2486090000
Tipo
PRO RM 10
GTIN (EAN)
4050118496826
CPZ
1  Pezzo

Dimensioni e pesi

Profondità
125  mm
Profondità (pollici)
4,921  inch
Posizione verticale
130  mm
Altezza (pollici)
5,118  inch
Larghezza
30  mm
Larghezza (pollici)
1,181  inch
Peso netto
47  g

Temperature

Temperatura di magazzinaggio
-40 °C...85 °C
Temperatura d'esercizio
-40 °C...70 °C
Umidità
5–95 % umidità rel., Tu= 40°C, senza condensazione

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme con esenzione
Esenzione RoHS (se applicabile/nota)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
cc374e6c-371c-484b-a36d-6c65c5030ae7

Ingresso

Campo tensione d'ingresso DC
10 … 32 V DC
Corrente d'ingresso
2 × 12 A (-40 °C ~ +45 °C)
2 × 10 A (+45 °C ~ +60 °C)
2 × 7.5 A (+70 °C)
Potenza assorbita nominale
240  VA
Tecnica di collegamento
PUSH IN
Tensione nominale d'ingresso
24 V DC

Uscita

Corrente d'uscita continua @ UNominale
1 × 24 A (-40 °C ~ +45 °C)
1 × 20 A (+45 °C ~ +60 °C)
1 × 15 A (+70 °C)
Corrente d'uscita, max.
24  A
Potenza erogata
477,4  W
Tecnica di collegamento
PUSH IN
Tensione d'uscita, max.
32  V
Tensione d'uscita, min.
9,87  V
Tensione nominale d'uscita
VINGRESSO-tip. 0,13 V

Dati generali

Derating
> 60°C / 75% @ 70°C
Grado di efficacia
> 98%
Grado di protezione
IP20
MTBF
  • Secondo la norma:
    SN 29500
  • Tempo di funzionamento (ore), min.:
    5.134.000 h
  • Temperatura ambiente:
    25 °C
  • Tensione d'ingresso:
    24 V
  • Potenza erogata:
    240 W
  • Duty cycle:
    100 %
  • Secondo la norma:
    SN 29500
  • Tempo di funzionamento (ore), min.:
    3.144.000 h
  • Temperatura ambiente:
    40 °C
  • Tensione d'ingresso:
    24 V
  • Potenza erogata:
    240 W
  • Duty cycle:
    100 %
Peso
497  g
Posizione di montaggio, istruzioni di montaggio
Orizzontale su binario di montaggio TS35. 50 mm di spazio libero in alto e in basso per la circolazione dell’aria. Possibile montaggio affiancato senza distanziamento.
Protezione contro il cortocircuito
No
Rivestimento conforme
Sì
Umidità
5–95 % umidità rel., Tu= 40°C, senza condensazione

EMC / Urto / Vibrazione

Resistenza contro gli urti IEC 60068-2-27
30 g in tutte le direzioni
Resistenza contro le vibrazioni IEC 60068-2-6
2,3 g (su guida DIN)

Isolamento

Classe di protezione
III, senza collegamento PE, per SELV
Tensione d'isolamento uscita/terra
0,5  kV
Tensione d'isolamento uscita/terra
0,5  kV

Dati di collegamento (ingresso)

Lama cacciavite
0,6 x 3,5
Numero di morsetti
4 (+,+,−,−)
Sezione di collegamento cavo, AWG/kcmil , max.
12  AWG
Sezione di collegamento cavo, AWG/kcmil , min.
26  AWG
Sezione di collegamento cavo, flessibile , max.
2,5  mm²
Sezione di collegamento cavo, flessibile , min.
0,2  mm²
Sezione di collegamento cavo, rigido , max.
2,5  mm²
Sezione di collegamento cavo, rigido , min.
0,2  mm²
Tecnica di collegamento
PUSH IN

Dati di collegamento (uscita)

Lama del cacciavite
0,6 x 3,5
Numero di morsetti
2 (+ / -)
Sezione di collegamento cavo, AWG/kcmil , max.
8  AWG
Sezione di collegamento cavo, AWG/kcmil , min.
24  AWG
Sezione di collegamento cavo, flessibile , max.
6  mm²
Sezione di collegamento cavo, flessibile , min.
0,2  mm²
Sezione di collegamento cavo, rigido , max.
10  mm²
Sezione di collegamento cavo, rigido , min.
0,2  mm²
Tecnica di collegamento
PUSH IN

Dati di collegamento (segnale)

Sezione di collegamento cavo, AWG/kcmil , max.
16
Sezione di collegamento cavo, AWG/kcmil , min.
24  mm²
Sezione di collegamento cavo, rigido , max.
1,5  mm²
Sezione di collegamento cavo, rigido , min.
0,2  mm²
Sezione di collegamento del conduttore, flessibile (segnale), max.
1,5  mm²
Sezione di collegamento del conduttore, flessibile (segnale), min.
0,2  mm²
Tecnica di collegamento
PUSH IN

Classificazioni

ETIM 6.0
EC002850
ETIM 7.0
EC002850
ETIM 8.0
EC002850
ETIM 9.0
EC002850
ETIM 10.0
EC002850
ECLASS 9.0
27-04-06-92
ECLASS 9.1
27-04-92-90
ECLASS 10.0
27-04-06-92
ECLASS 11.0
27-04-06-92
ECLASS 12.0
27-04-06-92
ECLASS 13.0
27-04-06-92
ECLASS 14.0
27-04-06-92
ECLASS 15.0
27-04-06-92

Omologazioni

Omologazioni
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319258/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° Certificato (cULus)
E258476
