Caratteristiche
| Versione | Alimentazione di corrente, alimentatore switching, 24 V |
| N. d’ordine | 2568990000 |

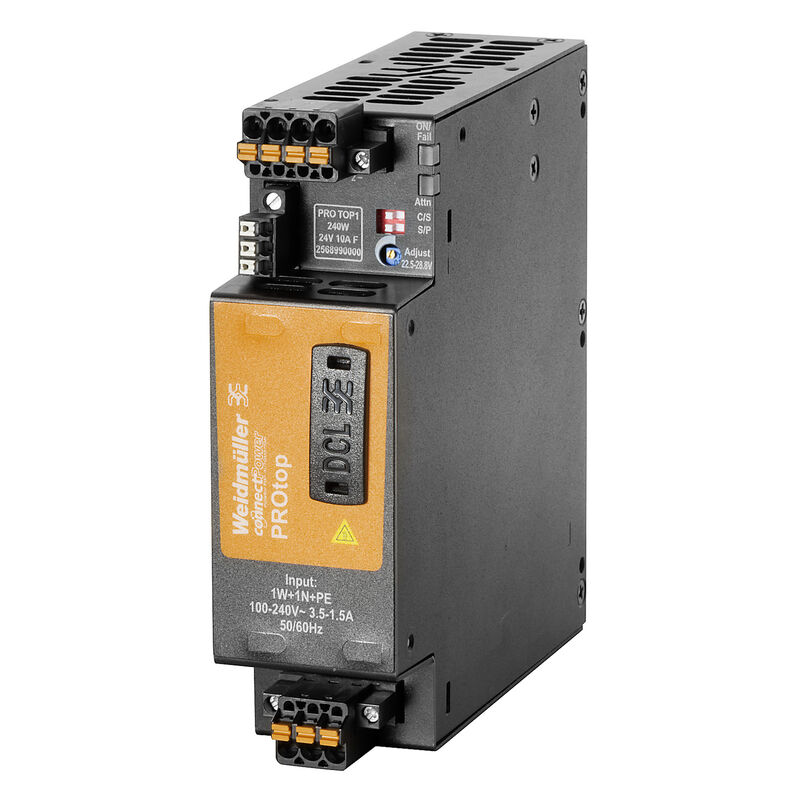

| Tipo | PRO TOP1 240W 24V 10A F |
| GTIN (EAN) | 4050118579710 |
| CPZ | 1 Pezzo |
| Profondità | 125 mm |
| Profondità (pollici) | 4,921 inch |
| Posizione verticale | 130 mm |
| Altezza (pollici) | 5,118 inch |
| Larghezza | 39 mm |
| Larghezza (pollici) | 1,535 inch |
| Peso netto | 1.050 g |
| Temperatura di magazzinaggio | -40 °C...85 °C |
| Temperatura d'esercizio | -25 °C...70 °C |
| Umidità con temperatura d'esercizio | 5...95 % senza rugiada |
| Avvio | ≥ -40 °C |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 6c, 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 6d8cdf22-8230-4af8-86c8-3558c716666d |
| Assorbimento di corrente in relazione alla tensione d'ingresso |
|
| Campo della tensione d'ingresso AC | 85…277 V AC |
| Campo di frequenze AC | 45…65 Hz |
| Campo tensione d'ingresso DC | 80 ... 410 V DC |
| Corrente di punta | max. 5 A |
| Fusibile d'ingresso (interno) | Sì |
| Potenza assorbita nominale | 260,9 VA |
| Prefusibile consigliato | 5 A, DI / 6 A, Char. B / 6 A, Char C |
| Protezione contro le sovratensioni ingresso | Varistore |
| Tecnica di collegamento | PUSH IN con attuatore |
| Tensione nominale d'ingresso | 110...240 V AC / 120...340 V DC |
| Corrente d'uscita nominale per Unom. | 10 A @ 60 °C |
| DCL - riserva per carico di punta |
|
| Ondulazione residua, picchi d'interruzione | <50 mVss @ UNenn, Full Load |
| Parallelabilità | Sì, per l’aumento di ridondanza e potenza (con MOSFET ORing) |
| Potenza erogata | 240 W |
| Protezione contro la tensione inversa | Sì |
| Tecnica di collegamento | PUSH IN con attuatore |
| Tempo di salita | ≤ 100 ms |
| Tempo manten. con interruz. rete | > 20 ms @ 115V AC/ 230 VAC |
| Tensione d'uscita osservazioni | regolabile con potenziometro o modulo di comunicazione |
| Tensione d'uscita, max. | 28,8 V |
| Tensione d'uscita, min. | 22,5 V |
| Tensione nominale d'uscita | 24 V DC ± 1 % |
| Classe di sovratensione |
III
II |
| Corrente di dispersione verso terra, max. | 3,5 mA |
| Derating | > 60°C (2,5% / 1°C) |
| Esecuzione della custodia | Metallo, resistente alla corrosione |
| Fattore di potenza (ca.) | > 0,9 |
| Grado di efficacia | 92 % |
| Grado di protezione | IP20 |
| MTBF |
|
| Potenza dissipata, carico nominale | 20,8 W |
| Potenza dissipata, funzionamento a vuoto | 5 W |
| Protezione contro il cortocircuito |
Sì
interno |
| Rivestimento conforme | No |
| Tempo di ponticellamento interruzione AC a Inom. | > 20 ms @ 230 V AC / > 20 ms @ 115 V AC |
| Controllo immunità ai disturbo secondo |
EN 55032:2015
EN 55024:2010/A1:2015 EN 55035:2017 EN 61000-3-2:2014 EN 61000-6-1:2007 EN 61000-6-2:2005 EN 61000-6-3:2007/A1:2011 EN 61000-6-4:2007/A1:2011 |
| Emissione acustica secondo EN55032 | Classe B |
| Resistenza contro gli urti IEC 60068-2-27 | 30 g in tutte le direzioni |
| Resistenza contro le vibrazioni IEC 60068-2-6 |
2,3 g (su guida DIN)
4 g (con montaggio diretto) |
| Classe di protezione | I, con collegamento PE |
| Classe di sovratensione |
III
II |
| Grado di lordura | 2 |
| Tensione d'isolamento uscita/terra | 3,2 kV |
| Tensione d'isolamento uscita/terra | 0,5 kV |
| Tensione di isolamento ingresso/uscita | 3,5 kV |
| Allestimento con materiale d'esercizio elettronico | secondo EN50178 / VDE0160 |
| Attrezzature elettriche delle macchine | secondo EN60204 |
| Bassa tensione protettiva |
SELV a norma IEC 60950-1
PELV conforme alla norma EN 60204-1 |
| Protezione contro correnti pericolose | A norma VDE0106-101 |
| Separazione sicura / Protezione contro le scosse elettriche | VDE0100-410 / A norma DIN57100-410 |
| Trasformatori di sicurezza per alimentatori switching | Secondo EN 61558-2-16 |
| Lama cacciavite | 0,6 x 3,5 |
| Numero di morsetti | 3 per L/N/PE |
| Sezione di collegamento cavo, AWG/kcmil , max. | 12 AWG |
| Sezione di collegamento cavo, AWG/kcmil , min. | 20 AWG |
| Sezione di collegamento cavo, flessibile , max. | 2,5 mm² |
| Sezione di collegamento cavo, flessibile , min. | 0,5 mm² |
| Sezione di collegamento cavo, rigido , max. | 1,5 mm² |
| Sezione di collegamento cavo, rigido , min. | 0,5 mm² |
| Tecnica di collegamento | PUSH IN con attuatore |
| Lama del cacciavite | 0,6 x 3,5 |
| Numero di morsetti | 4 (++ / --) |
| Sezione di collegamento cavo, AWG/kcmil , max. | 12 AWG |
| Sezione di collegamento cavo, AWG/kcmil , min. | 26 AWG |
| Sezione di collegamento cavo, flessibile , max. | 2,5 mm² |
| Sezione di collegamento cavo, flessibile , min. | 0,2 mm² |
| Sezione di collegamento cavo, rigido , max. | 2,5 mm² |
| Sezione di collegamento cavo, rigido , min. | 0,2 mm² |
| Tecnica di collegamento | PUSH IN con attuatore |
| Sezione di collegamento cavo, AWG/kcmil , max. | 16 |
| Sezione di collegamento cavo, AWG/kcmil , min. | 26 mm² |
| Sezione di collegamento cavo, rigido , max. | 1,5 mm² |
| Sezione di collegamento cavo, rigido , min. | 0,14 mm² |
| Sezione di collegamento del conduttore, flessibile (segnale), max. | 1,5 mm² |
| Sezione di collegamento del conduttore, flessibile (segnale), min. | 0,14 mm² |
| Tecnica di collegamento | PUSH IN |
| Contatto equipotenziale | Sì |
| LED verde/rosso |
Verde: in esercizio (senza guasti)
Verde lampeggiante: messaggio di avviso anticipato I>90% Verde/rosso lampeggiante: uscita disinserita (modalità disinserimento) Rosso lampeggiante: sovraccarico/errore |
| Stato relè (carico max.) | Tensione di uscita OK (30 V DC / 1 A) |
| Omologazione/Certificato/Documento di conformità |
[Lloyds Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_305375)
[ABS Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_305412) [BV Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_305413) [DNV Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_305414) [RINA Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_305415) [UL 508_CSA C22.2 Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_305962) [UL 121201_CSA C22.2 Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_305963) [declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86933) |
| Dati ingegneristici |
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_72129)
[Application notes -- PROtop-topGUARD_IO-Link_CODESYS](https://mdcop.weidmueller.com/mediadelivery/asset/900_319010) [Application notes -- PROtop_topGUARD_IO-Link_Twincat](https://mdcop.weidmueller.com/mediadelivery/asset/900_319013) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2568990000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2568990000) |
| Documentazione utente |
[Operating instruction](https://mdcop.weidmueller.com/mediadelivery/asset/900_80242)
[IO-Link Register Description PROtop](https://mdcop.weidmueller.com/mediadelivery/asset/900_102811) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochure |
[Produkt Information PROTOP DE](http://download.weidmueller.com/asset/download/file/86233)
[Produkt Information PROTOP EN](http://download.weidmueller.com/asset/download/file/86234) |
| ETIM 6.0 | EC002540 |
| ETIM 7.0 | EC002540 |
| ETIM 8.0 | EC002540 |
| ETIM 9.0 | EC002540 |
| ECLASS 9.0 | 27-04-07-01 |
| ECLASS 9.1 | 27-04-07-01 |
| ECLASS 10.0 | 27-04-07-01 |
| ECLASS 11.0 | 27-04-07-01 |
| ECLASS 12.0 | 27-04-07-01 |
| ECLASS 13.0 | 27-04-07-01 |
| ECLASS 14.0 | 27-04-07-01 |
| Omologazioni |         |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° Certificato (cULus) | E258476 |
| Certificato Nr. (cULusEX) | E470829 |
