PSSRN K 24VDC 1Z K 600VAC 30A
Power Solid-State Relais, Contatore a stato solido, Tensione nominale: 4…32 V DC , Tensione di commutazione nominale: 42…600 V AC +10% -15%, Corrente permanente: 30 A
N. articolo
2986900000
Caratteristiche

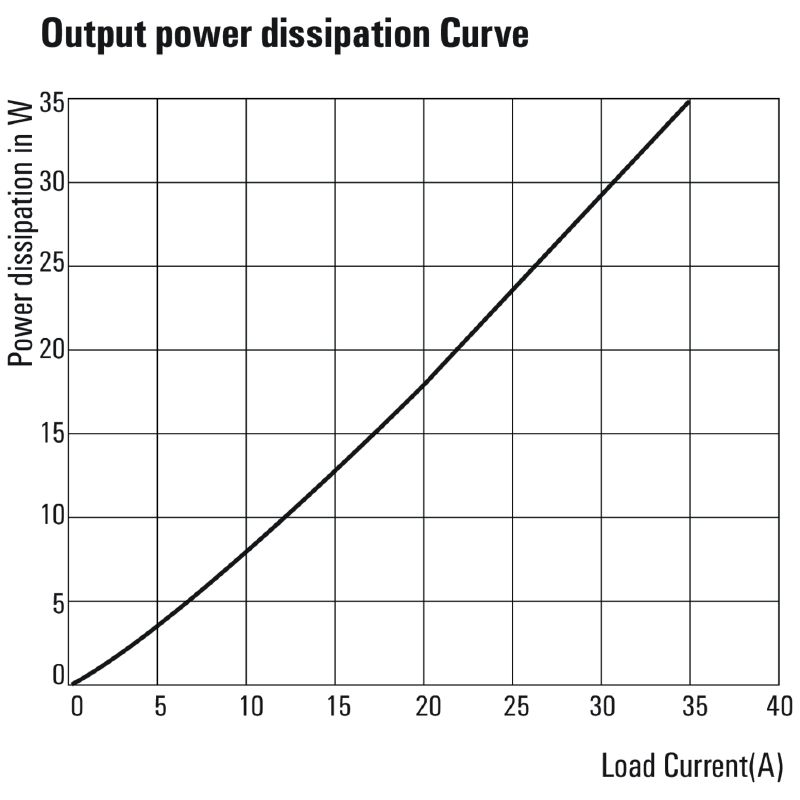

| Versione | Power Solid-State Relais, Contatore a stato solido, Tensione nominale: 4…32 V DC , Tensione di commutazione nominale: 42…600 V AC +10% -15%, Corrente permanente: 30 A |
| N. d’ordine | 2986900000 |
| Tipo | PSSRN K 24VDC 1Z K 600VAC 30A |
| GTIN (EAN) | 4099986853027 |
| CPZ | 1 Pezzo |
| Profondità | 103 mm |
| Profondità (pollici) | 4,055 inch |
| Posizione verticale | 110 mm |
| Altezza (pollici) | 4,331 inch |
| Larghezza | 17,8 mm |
| Larghezza (pollici) | 0,701 inch |
| Peso netto | 206 g |
| Temperatura di magazzinaggio | -40 °C...100 °C |
| Temperatura d'esercizio | -40 °C...80 °C |
| Umidità | Umidità relativa 95%, senza condensa a 40°C |
| MTTF | 25 a |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 7cI |
| REACH SVHC | No SVHC above 0.1 wt% |
| Tensione nominale | 4…32 V DC |
| Flusso di comando nominale | 7,75 mA…11 mA |
| Indicatore di stato | LED verde |
| Tensione di commutazione nominale | 42…600 V AC +10% -15% |
| Corrente permanente | 5 A (AC 53) ; 30 A (AC 51) @ 40 °C |
| Corrente di commutazione max. | 30 A |
| Categoria di carico |
AC 51
AC 53 |
| Corrente di punta | 51 A |
| Carico impulsi, corrente limite | 1150 A (10 ms, non-recurrent) |
| Limite di carico integrale (I²t) <10 ms | 6.600 A²s |
| Ritardo all'inserzione | ≤ 10 ms |
| Ritardo alla disinserzione | ≤ 10 ms |
| Corrente di dispersione | <3 mA |
| Corrente di commutazione min. | 400 mA |
| A prova di cortocircuito | No |
| Circuito di protezione lato di carico |
Varistore integrato
Elemento RC |
| Tipo di contatto | 1 contatto NA (Tiristore (interruttore zero trasversale)) |
| Gamma di frequenze tensione d'uscita | 45…65 Hz |
| Versione | Monofase con dissipatore di calore (uscita interruttore di tensione zero) |
| Guida | TS 35 |
| Colori | nero |
| Grado di lordura | 2 |
| Classe di sovratensione | III |
| Rigidità dielettrica lato comando - lato di carico | 4 kVeff |
| Rigidità dielettrica del lato di carico - custodia | 4 kVeff |
| Tensione impulsiva massima | 6 kV (1,2/50 µs) |
| Grado di protezione | IP20 |
| N° Certificato (cULus) | E537615 |
| Lunghezza di spellatura, lato controllo | 8 mm |
| Sezione di collegamento cavo, capicorda doppi, lato controllo, max. | 2,5 mm² |
| Sezione di collegamento cavo, capicorda doppi, lato controllo, min. | 0,5 mm² |
| Sezione di collegamento cavo, rigido, lato controllo, max. | 2,5 mm² |
| Sezione di collegamento cavo, rigido, lato controllo, max. (AWG) | AWG 18 |
| Sezione di collegamento cavo, rigido, lato controllo, min. (AWG) | AWG 12 |
| Tecnica di collegamento (lato di comando) | Collegamento a vite |
| Campo di serraggio nom. min. lato di comando (lato di comando) | 0,75 mm² |
| Campo di serraggio nom. max (lato di comando) | 2,5 mm² |
| Tecnica di collegamento (lato di comando) | Vite M3 con rondella imperdibile |
| Coppia di serraggio min. (lato di comando) | 0,5 Nm |
| Coppia di serraggio max. (lato di comando) | 0,6 Nm |
| Dimensioni lama (lato comando) | PZ 1 |
| Lunghezza di spellatura, lato di carico | 12 mm |
| Sezione di collegamento cavo, , semirigido, due fili innestabili, lato di carico, min. (AWG) | AWG 10 |
| Sezione di collegamento cavo, capicorda doppi, lato di carico, max. (AWG) | AWG 18 |
| Sezione di collegamento cavo, capicorda doppi, lato di carico, min. (AWG) | AWG 12 |
| Sezione di collegamento cavo, rigido, lato di carico, max. | 6 mm² |
| Sezione di collegamento cavo, rigido, lato di carico, max. (AWG) | AWG 14 |
| Sezione di collegamento cavo, rigido, lato di carico, min. | 2,5 mm² |
| Sezione di collegamento cavo, rigido, lato di carico, min. (AWG) | AWG 10 |
| Sezione di collegamento cavo, semirigido, 2 fili innestabili, lato di carico, max. | 6 mm² |
| Sezione di collegamento cavo, semirigido, 2 fili innestabili, min. | 1 mm² |
| Sezione di collegamento cavo, semirigido, due fili innestabili, lato di carico, max. (AWG) | AWG 18 |
| Sezione di collegamento cavo, semirigido, lato di carico, max. | 6 mm² |
| Sezione di collegamento cavo, semirigido, lato di carico, max. (AWG) | AWG 18 |
| Sezione di collegamento cavo, semirigido, lato di carico, min. | 1 mm² |
| Sezione di collegamento cavo, semirigido, lato di carico, min. (AWG) | AWG 10 |
| Tecnica di collegamento cavi (lato di carico) | Collegamento a vite |
| Campo di serraggio nom. min. (lato di carico) | 2,5 mm² |
| Campo di serraggio nom. max. lato di comando (lato di carico) | 6 mm² |
| Tecnica di collegamento cavi (lato di carico) | Vite M4 con rondella imperdibile |
| Coppia di serraggio min. (lato di carico) | 1,5 Nm |
| Coppia di serraggio max. (lato di carico) | 2 Nm |
| Dimensioni lama (lato di carico) | PZ 2 |
| Omologazione/Certificato/Documento di conformità | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_317522) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_314693) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2986900000) |
| Documentazione utente | [Beipackzettel / Package Insert – multilingual](https://mdcop.weidmueller.com/mediadelivery/asset/900_317476) |
| Cataloghi | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC002055 |
| ETIM 7.0 | EC002055 |
| ETIM 8.0 | EC002055 |
| ETIM 9.0 | EC002055 |
| ECLASS 9.0 | 27-37-10-14 |
| ECLASS 9.1 | 27-37-10-14 |
| ECLASS 10.0 | 27-37-10-14 |
| ECLASS 11.0 | 27-37-10-14 |
| ECLASS 12.0 | 27-37-10-14 |
| ECLASS 13.0 | 27-37-10-14 |
| ECLASS 14.0 | 27-37-10-14 |
| Omologazioni |   |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° Certificato (cULus) | E537615 |
