Caratteristiche

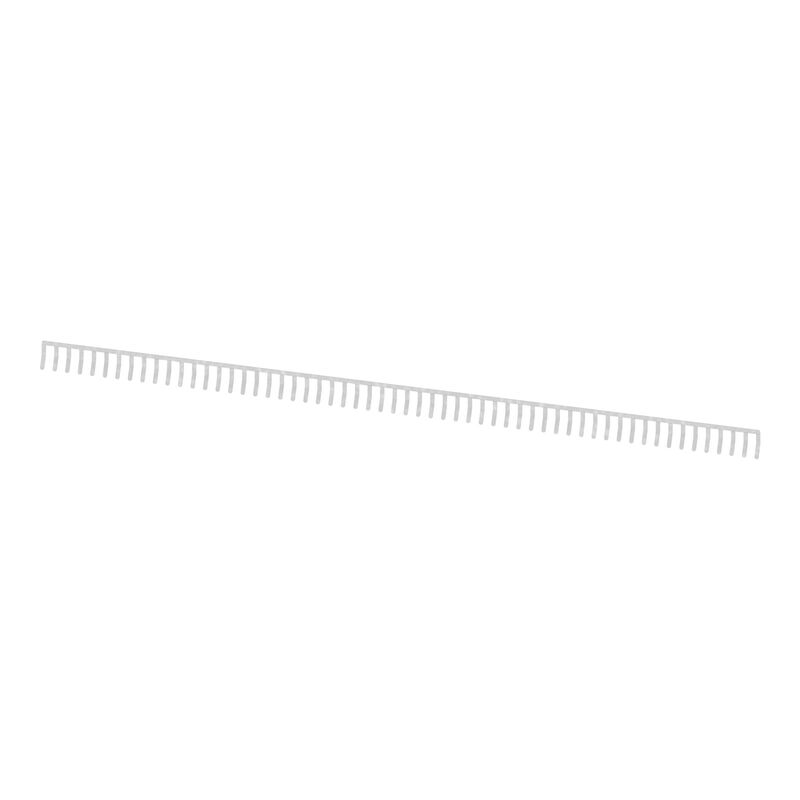

| Versione | Collegamento trasversale (Morsetto), se avvitato, grigio, 27 A, Numero di poli: 58, Passo in mm (P): 8.00, Isolato: No, Larghezza: 0.8 mm |
| N. d’ordine | 0545300000 |
| Tipo | QB 58/8/9/WI |
| GTIN (EAN) | 4008190125080 |
| CPZ | 10 Pezzo |
| Profondità | 17,5 mm |
| Profondità (pollici) | 0,689 inch |
| Posizione verticale | 458,5 mm |
| Altezza (pollici) | 18,051 inch |
| Larghezza | 0,8 mm |
| Larghezza (pollici) | 0,031 inch |
| Peso netto | 21,8 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Temperatura d'esercizio | -60 °C...130 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiale | Rame |
| Colori | grigio |
| Versione | per ponticello di collegamento trasversale |
| Esecuzione a prova di esplosione | No |
| Istruzioni di montaggio | Montaggio diretto |
| Tipo di fissaggio | se avvitato |
| Numero di morsetti ponticellati | 58 |
| Tipo | Collegamento trasversale |
| Passo in mm (P) | 8 mm |
| Istruzioni di montaggio | Montaggio diretto |
| Numero di poli | 58 |
| Tensione nominale | 400 V |
| Corrente nominale | 27 A |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59208) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0545300000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0545300000) |
| Documentazione utente | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000489 |
| ETIM 7.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ETIM 9.0 | EC000489 |
| ECLASS 9.0 | 27-14-11-40 |
| ECLASS 9.1 | 27-14-11-40 |
| ECLASS 10.0 | 27-14-11-40 |
| ECLASS 11.0 | 27-14-11-40 |
| ECLASS 12.0 | 27-14-11-40 |
| ECLASS 13.0 | 27-25-03-03 |
| ECLASS 14.0 | 27-25-03-03 |
| ROHS | Conforme |
