Caratteristiche
| Versione | Collegamento trasversale (Morsetto), se avvitato, grigio, 32 A, Numero di poli: 4, Passo in mm (P): 8.00, Isolato: No, Larghezza: 29.7 mm |
| N. d’ordine | 9502560000 |
| Tipo | QL 4 SAKK4 |
| GTIN (EAN) | 4008190550554 |
| CPZ | 50 Pezzo |
| Profondità | 1 mm |
| Profondità (pollici) | 0,039 inch |
| Posizione verticale | 6 mm |
| Altezza (pollici) | 0,236 inch |
| Larghezza | 29,7 mm |
| Larghezza (pollici) | 1,169 inch |
| Peso netto | 1,14 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiale | Rame |
| Colori | grigio |
| Versione | Collegamento trasversale |
| Esecuzione a prova di esplosione | No |
| Istruzioni di montaggio | Montaggio diretto |
| Tipo di fissaggio | se avvitato |
| Tipo di montaggio | se avvitato |
| Corrente di dimensionamento multipolare | 32 A |
| Numero di morsetti ponticellati | 4 |
| Tipo | Collegamento trasversale |
| Passo in mm (P) | 8 mm |
| Istruzioni di montaggio | Montaggio diretto |
| Numero di poli | 4 |
| Corrente nominale | 32 A |

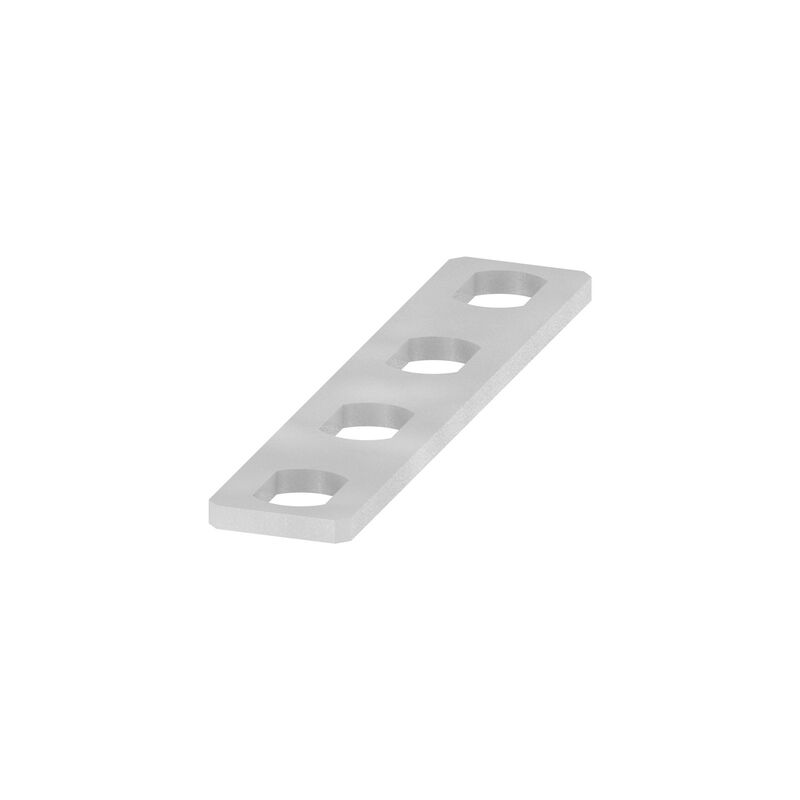

| Titolo dell'immagine 02 | Illustrazione del prodotto |
| Disegno legenda-02 | Come da figura |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66820) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.9502560000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=9502560000) |
| Documentazione utente | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000489 |
| ETIM 7.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ETIM 9.0 | EC000489 |
| ECLASS 9.0 | 27-14-11-40 |
| ECLASS 9.1 | 27-14-11-40 |
| ECLASS 10.0 | 27-14-11-40 |
| ECLASS 11.0 | 27-14-11-40 |
| ECLASS 12.0 | 27-14-11-40 |
| ECLASS 13.0 | 27-25-03-03 |
| ECLASS 14.0 | 27-25-03-03 |
| ROHS | Conforme |
È accessorio di
-
N. articolo:1598080000Confezione:25 Pezzo
Morsettiera passante, Collegamento a vite, bianco, 4 mm², 32 A, 800 V, Numero di collegamenti: 2
-
N. articolo:9502600000Confezione:25 Pezzo
Morsettiera passante, Collegamento a vite, beige, 4 mm², 32 A, 800 V, Numero di collegamenti: 2
Morsetti componibiliGamma universaleTecnologia a staffa di serraggioSerie SAKTS 32Morsetti passanti1 piano4 mm²
