RS 16IO 1W H S

Interfaccia, RS, 1 filo, Collegamento a vite

N. articolo 9445700000

Caratteristiche

Dati generali per l’ordinazione

Versione	Interfaccia, RS, 1 filo, Collegamento a vite
N. d’ordine	9445700000
Tipo	RS 16IO 1W H S
GTIN (EAN)	4032248252923
CPZ	1 Pezzo

Dimensioni e pesi

Profondità	72 mm
Profondità (pollici)	2,835 inch
Posizione verticale	87 mm
Altezza (pollici)	3,425 inch
Larghezza	46 mm
Larghezza (pollici)	1,811 inch
Peso netto	132 g

Temperatura di magazzinaggio	-40...60 °C
Temperatura d'esercizio	-25...50 °C

Conformità ambientale del prodotto

Stato conformità RoHS	Conforme con esenzione
Esenzione RoHS (se applicabile/nota)	7a, 7cI
REACH SVHC	Lead 7439-92-1
SCIP	7b5ffb72-271d-4c73-8b09-bd0aaee3697a

Dati di dimensionamento UL

Corrente di dimensionamento I_N	1 A
Temperatura d'esercizio UL, max.	25 °C
Temperatura d'esercizio UL, min.	0 °C
Tensione nominale U_N	≤ 25 V AC 50 V DC
Tensione DC nominale U_N (alimentazione)	24 V
Corrente nominale (alimentazione)	2 A
Corrente nominale fusibile (alimentazione)	3,15 A

Caratteristiche generali

Indicatore di stato a LED per canale	No
Separazione per canale	No
Tipo di punto di prova	No
Fusibile nel canale	No
Stato LED tensione di alimentazione	Giallo
Fusibile alimentazione tensione	3,15 A
Polarità della massa	No

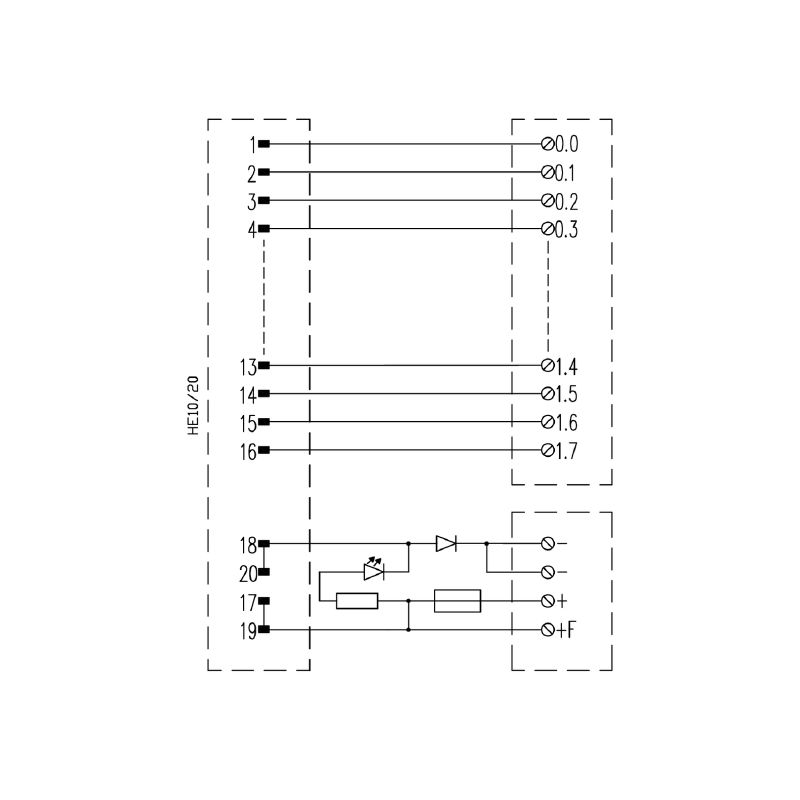

Dati di collegamento

Collegamento (lato campo)	LP2N 5.08mm
Collegamento (lato comando)	Connettore a norma IEC60603-13 / DIN41651
Numero di poli (lato comando)	Connettore maschio 20 poli
Sistema di cablaggio	1 filo

Specifiche tecniche

Tensione d'esercizio	25 V AC / 50 V DC
Corrente max. per canale	1 A
Corrente nominale totale	2 A

Coordinate di isolamento (EN50178)

Secondo	DIN EN 50178
Tensione nominale	<50 V AC
Classe di sovratensione	III
Grado di lordura	2
Controllo resistenza agli impulsi	0,8 kV
Tensione di prova isolamento AC	0,35 kV

Collegamento campo

Campo di serraggio, max.	6 mm²
Campo di serraggio, min.	0,13 mm²
Coppia di serraggio, max.	0,6 Nm
Coppia di serraggio, min.	0,5 Nm
Fisso, min. H05(07) V-U	0,5 mm²
Flessibile con boccola, max.	2,5 mm²
Flessibile con boccola, min.	0,5 mm²
Flessibile, max. H05(07) V-K	4 mm²
Flessibile, min. H05(07) V-K	0,5 mm²
Lunghezza di spellatura	6 mm
rigido, max. H05(07) V-U	6 mm²
Sezione di collegamento cavo max, AWG	AWG 12
Sezione di collegamento cavo min, AWG	AWG 26
Tipo di collegamento	Collegamento a vite
Tubetto con collare isolante, max.	2,5 mm²

Collegamento alimentazione

Tipo di collegamento	Collegamento a vite
Campo di serraggio, min.	0,13 mm²
Campo di serraggio, max.	6 mm²
Fisso, min. H05(07) V-U	0,5 mm²
Fisso, max. H05(07) V-U	6 mm²
Flessibile, min. H05(07) V-K	0,5 mm²
Flessibile, max. H05(07) V-K	4 mm²
Flessibile con boccola, max.	2,5 mm²
Flessibile con boccola, min.	0,5 mm²
Terminale con collare isolante, max.	2,5 mm²
Sezione del conduttore, min. AWG	AWG 26
Sezione del conduttore, max. AWG	AWG 12
Coppia di serraggio, min.	0,5 Nm
Coppia di serraggio, max.	0,6 Nm
Lunghezza di spellatura	6 mm

Omologazione/Certificato/Documento di conformità	[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153597) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153606)
Notifica modifica prodotto	[20220525 Technical change to RS and RSM](https://mdcop.weidmueller.com/mediadelivery/asset/900_257205)
Cataloghi	[Catalogues in PDF-format](LINK/Catalog.html)

Classificazioni

ETIM 6.0	EC002780
ETIM 7.0	EC002780
ETIM 8.0	EC002780
ETIM 9.0	EC002780
ECLASS 9.0	27-14-11-52
ECLASS 9.1	27-24-22-16
ECLASS 10.0	27-14-11-52
ECLASS 11.0	27-14-11-52
ECLASS 12.0	27-14-11-52
ECLASS 13.0	27-14-11-52
ECLASS 14.0	27-14-11-52

Omologazioni	![CE](/picture/CE.gif) ![UR](/picture/UR.gif)
ROHS	Conforme
UL File Number Search	[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (UR)	E141197
