Caratteristiche
| Versione | Interfaccia, RS, Separatore, 3 fili, Collegamento a vite |
| N. d’ordine | 9441600000 |

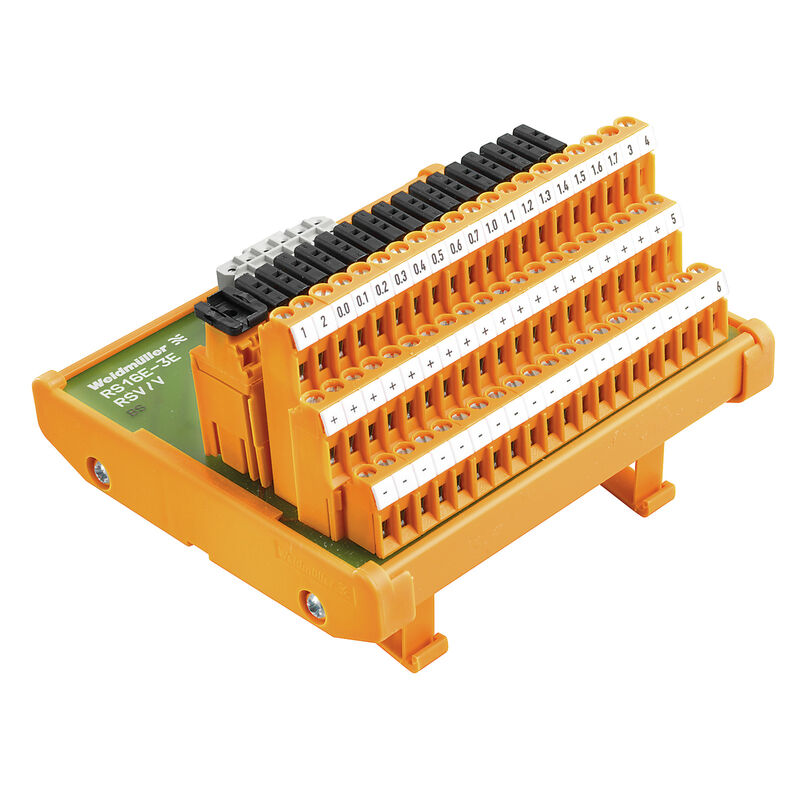

| Tipo | RS 16IO 3W I R S |
| GTIN (EAN) | 4008190981082 |
| CPZ | 1 Pezzo |
| Profondità | 84 mm |
| Profondità (pollici) | 3,307 inch |
| Posizione verticale | 109 mm |
| Altezza (pollici) | 4,291 inch |
| Larghezza | 116 mm |
| Larghezza (pollici) | 4,567 inch |
| Peso netto | 380 g |
| Temperatura di magazzinaggio | -40...60 °C |
| Temperatura d'esercizio | -25...50 °C |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 7b5ffb72-271d-4c73-8b09-bd0aaee3697a |
| Corrente di dimensionamento IN | 1 A |
| Temperatura d'esercizio UL, max. | 25 °C |
| Temperatura d'esercizio UL, min. | 0 °C |
| Corrente nominale Imax. | 1 A |
| Tensione nominale UN | 142 V |
| Tensione DC nominale UN (alimentazione) | 24 V |
| Corrente nominale (alimentazione) | 3 A |
| Tensione nominale fusibile UN (alimentazione) | 250 V |
| Corrente nominale fusibile (alimentazione) | 3,15 A |
| Indicatore di stato a LED per canale | No |
| Separazione per canale | Sì |
| Tipo di punto di prova | No |
| Fusibile nel canale | No |
| Stato LED tensione di alimentazione | No |
| Fusibile alimentazione tensione | 3,15 A |
| Polarità della massa | Sì |
| Collegamento (lato campo) | LL3R 5.08 mm |
| Collegamento (lato comando) | Connettore maschio RSV 1,6 |
| Numero di poli (lato comando) | 24-pole female |
| Sistema di cablaggio | 3 fili |
| Tensione d'esercizio | 150 V UC |
| Corrente max. per canale | 1 A |
| Corrente nominale totale | 3 A |
| Secondo | DIN EN 50178 |
| Tensione nominale | 250 V AC |
| Classe di sovratensione | II |
| Grado di lordura | 2 |
| Controllo resistenza agli impulsi | 1,5 kV |
| Tensione di prova isolamento AC | 1,1 kV |
| Campo di serraggio, max. | 6 mm² |
| Campo di serraggio, min. | 0,13 mm² |
| Coppia di serraggio, max. | 0,6 Nm |
| Coppia di serraggio, min. | 0,5 Nm |
| Fisso, min. H05(07) V-U | 0,5 mm² |
| Flessibile con boccola, max. | 2,5 mm² |
| Flessibile con boccola, min. | 0,5 mm² |
| Flessibile, max. H05(07) V-K | 4 mm² |
| Flessibile, min. H05(07) V-K | 0,5 mm² |
| Lunghezza di spellatura | 6 mm |
| rigido, max. H05(07) V-U | 6 mm² |
| Sezione di collegamento cavo max, AWG | AWG 12 |
| Sezione di collegamento cavo min, AWG | AWG 26 |
| Tipo di collegamento | Collegamento a vite |
| Tubetto con collare isolante, max. | 2,5 mm² |
| Tipo di collegamento | Collegamento a vite |
| Campo di serraggio, min. | 0,13 mm² |
| Campo di serraggio, max. | 6 mm² |

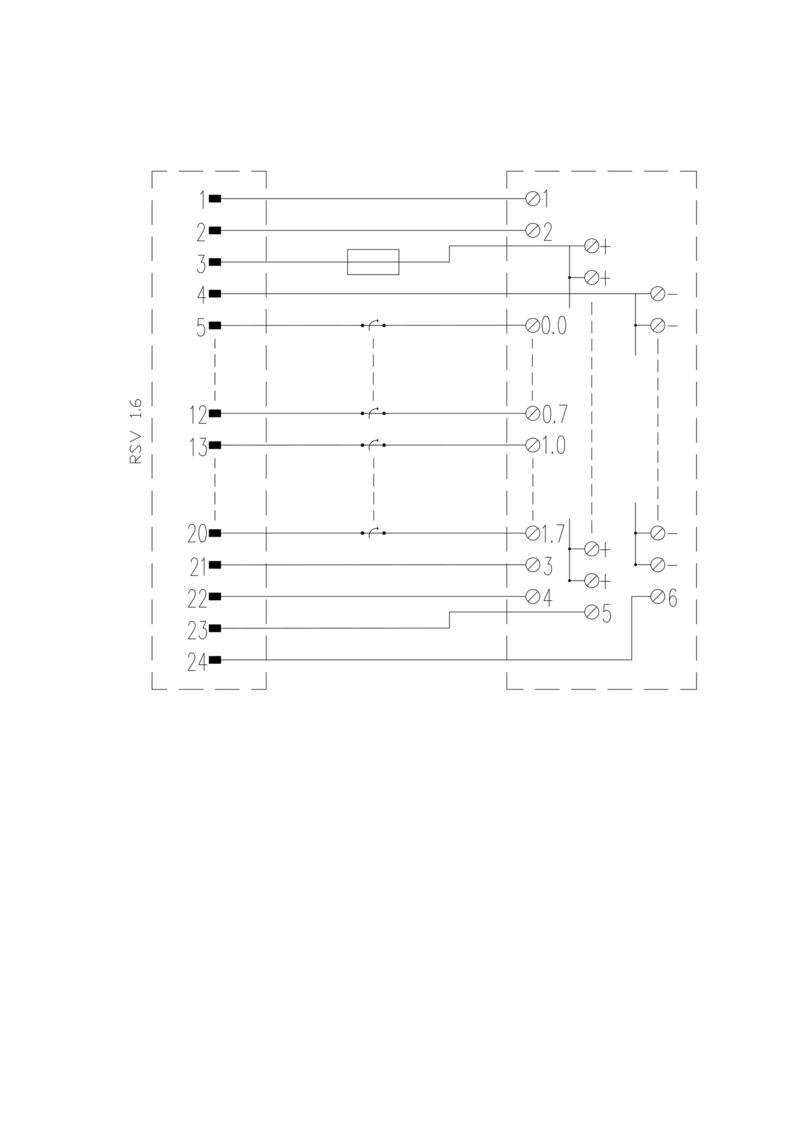

| Disegno legenda-02 | Come da figura |
| Omologazione/Certificato/Documento di conformità | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153601) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_305956) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=9441600000) |
| Notifica modifica prodotto | [20220912 Technical change to RS IO Interfaces](https://mdcop.weidmueller.com/mediadelivery/asset/900_269675) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002780 |
| ETIM 7.0 | EC002780 |
| ETIM 8.0 | EC002780 |
| ETIM 9.0 | EC002780 |
| ECLASS 9.0 | 27-14-11-52 |
| ECLASS 9.1 | 27-24-22-16 |
| ECLASS 10.0 | 27-14-11-52 |
| ECLASS 11.0 | 27-14-11-52 |
| ECLASS 12.0 | 27-14-11-52 |
| ECLASS 13.0 | 27-14-11-52 |
| ECLASS 14.0 | 27-14-11-52 |
| Omologazioni |   |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (UR) | E141197 |
