RS 32IO 1W I R S
RS 32IO 1W I R S

RS 32IO 1W I R S

Gränssnitt, RS, Frånskiljare, 1-tråd, Skruvanslutning

Produkt-ID 9441870000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Använda produkter 35
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Märkdata UL Allmänna uppgifter Anslutningsdata Märkdata Isolationskoordinater (EN50178) Anslutningsfält Anslutning försörjning Produktillustrationer Klassificeringar

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr. (UR)
E141197

Allmänna beställningsdata

Utförande
Gränssnitt, RS, Frånskiljare, 1-tråd, Skruvanslutning
Art.nr.
9441870000
Typ
RS 32IO 1W I R S
GTIN (EAN)
4032248254101
Förp.
1 items

Mått och vikter

Djup
72 mm
Byggdjup (tum)
2,835 inch
Höjd
87 mm
Bygghöjd (tum)
3,425 inch
Bredd
188 mm
Byggbredd (tum)
7,402 inch
Nettovikt
380,16 g

Temperaturer

Lagertemperatur
-40...60 °C
Drifttemperatur
-25...50 °C

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
7b5ffb72-271d-4c73-8b09-bd0aaee3697a

Märkdata UL

Drifttemperatur UL, max
25 °C
Drifttemperatur UL, min.
0 °C
Märkström IN
1 A
Märkström Imax.
1 A
Märkspänning UN
250 V UC
Märkspänning DC UN (matning)
24 V
Märkström (tvåtrådsmatning)
3 A
Märkspänning, säkring UN (tvåtrådsmatning)
250 V
Märkström, säkring (matning)
3,15 A

Allmänna uppgifter

Lysdiod statusvisning per kanal
Nej
Frånkoppling per kanal
Ja
Typ av kontrollpunkt
Nej
Säkring per kanal
Nej
Försörjningsspänning lysdiodstatus
Nej
Spänningsförsörjningssäkring
3,15 A
Jordpolaritet
Nej

Anslutningsdata

Anschluss (Feldseite)
LL 5.08 mm
Antal poler (styrningssida)
36-polig hona
Connection on control side
Kontakt RSV 1,6
Systém kabeláže
1-tråd

Märkdata

Driftsspänning
250 V UC
Maximal ström per kanal
1 A
Total nominell ström
3 A

Isolationskoordinater (EN50178)

Conformidad
DIN EN 50178
Märkspänning
<250 V AC
Överspänningskategori
II
Степень загрязнения
2
펄스 전압 테스트(1,2/50μs)
2,1 kV
Szigetelésvizsgálati feszültség AC
1,7 kV

Anslutningsfält

Anslutningstyp
Skruvanslutning
Avisoleringslängd
6 mm
Fast, max. H05(07) V-K
6 mm²
Fast, min. H05(07) V-U
0,5 mm²
Flexibel med hylsa, max.
2,5 mm²
Flexibel med hylsa, min.
0,5 mm²
Flexibel, max. H05(07) V-K
4 mm²
Flexibel, min. H05(07) V-K
0,5 mm²
Hylsa med plastkrage max
2,5 mm²
Klämområde, max.
6 mm²
Klämområde, min.
0,13 mm²
Ledardiameter, AWG , max.
AWG 12
Ledardiameter, AWG , min.
AWG 26
Åtdragningsmoment max.
0,6 Nm
Åtdragningsmoment min.
0,5 Nm

Anslutning försörjning

Type of connection
Skruvanslutning
Klämområde min.
0,13 mm²
Clamping range, max.
6 mm²
Solid, min. H05(07) V-U
0,5 mm²
Fisso, max. H05(07) V-U
6 mm²
Flexible, min. H05(07) V-K
0,5 mm²
Flexibel, max. H05(07) V-K
4 mm²
Flexibel med hylsa, max.
2,5 mm²
Flexibel med hylsa, min.
0,5 mm²
Hylsa med plastkrage, max.
2,5 mm²
Ledardiameter, AWG , min.
AWG 26
Ledardiameter, AWG , max.
AWG 12
Åtdragningsmoment min.
0,5 Nm
Åtdragningsmoment max.
0,6 Nm
Avisoleringslängd
6 mm

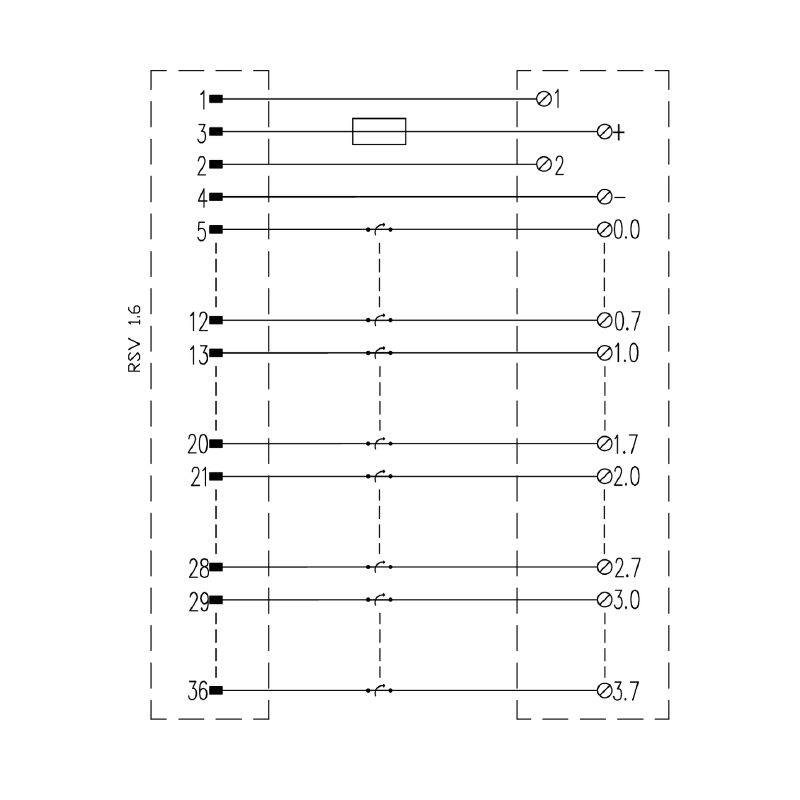

Produktillustrationer

Bildtext-02
Avbildning liknande

Klassificeringar

ETIM 8.0
EC002780
ETIM 9.0
EC002780
ETIM 10.0
EC002780
ECLASS 14.0
27-14-11-52
ECLASS 15.0
27-14-11-52
