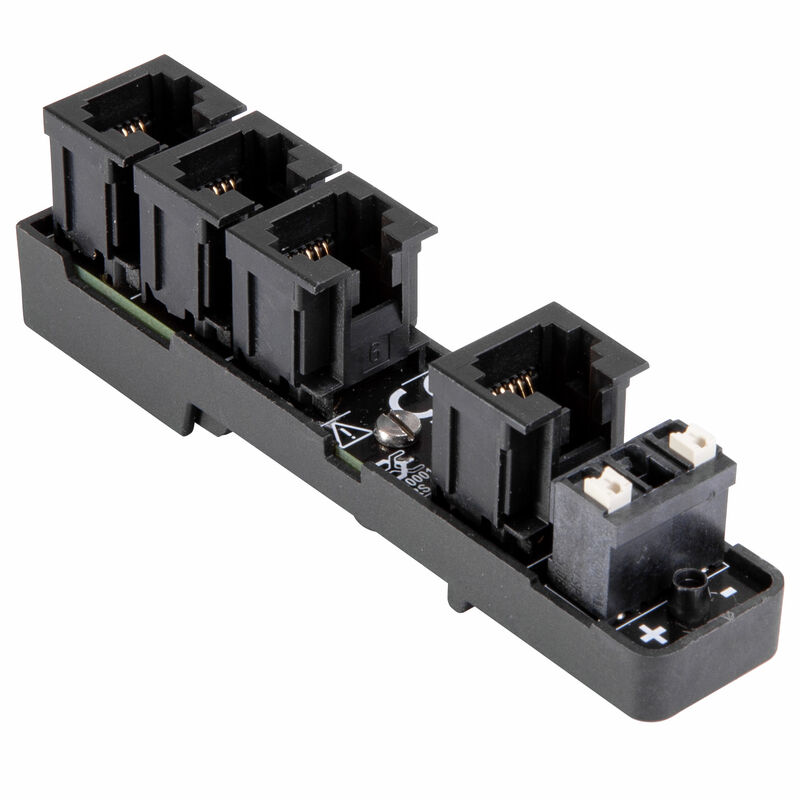

RS 4XRJ12 PS
RS 4XRJ12 PS

RS 4XRJ12 PS

항목 번호 8000112158
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
관련 제품 2
Approvals General ordering data Dimensiones y pesos Temperatures Umweltanforderungen 결선 데이터 Rating data Szigetelések koordinálása (EN 60664-1) 결선 필드 Anschluss Versorgung Ważna informacja 분류

Approvals

인증
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
준수

General ordering data

주문 번호
8000112158
유형
RS 4XRJ12 PS
GTIN(EAN)
4099987025706
수량
10 items

Dimensiones y pesos

깊이
21.5 mm
Depth (inches)
0.846 inch
높이
93.7 mm
높이 (인치)
3.689 inch
너비
17.9 mm
폭 (인치)
0.705 inch
순중량
10 g

Temperatures

보관 온도
-25...70 °C
작동 온도
-20...55 °C
작동 온도에서 습도
0…85% (응결 없음)

Umweltanforderungen

RoHS 준수 상태
Konform mit Ausnahme
RoHS 면제(해당되거나 알려진 경우)
6c
REACH SVHC
Lead 7439-92-1
SCIP
dd6ecfa2-0f98-4cb6-b9bb-7c212c5140ca

결선 데이터

공급 플러그인 커넥터
LSF-SMT 5.08/03/180 (중앙 핀 없음)
분배 PCB 커넥터
4 x RJ12 plug-in connectors

Rating data

Schutzart
IP20
정격 전압
< 150 V AC
napięcie robocze
150 V AC
분배기 결선당 최대 전류
1 A

Szigetelések koordinálása (EN 60664-1)

정격 절연 전압
<150 V AC
서지 전압 범주
II
오염 심각도
2
펄스 전압 테스트(1.2/50 μs)
1.5 kV

결선 필드

결선 유형
플러그인 결선

Anschluss Versorgung

결선의 유형
Conexión enchufable
클램프 범위, 최소
0.13 mm²
클램프 범위, 최대
1.5 mm²
탈피 길이
11 mm

Ważna informacja

IPC 준수
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.

분류

ETIM 8.0
EC002780
ETIM 9.0
EC002780
ETIM 10.0
EC002780
ECLASS 14.0
27-14-11-52
ECLASS 15.0
27-14-11-52
