Caratteristiche

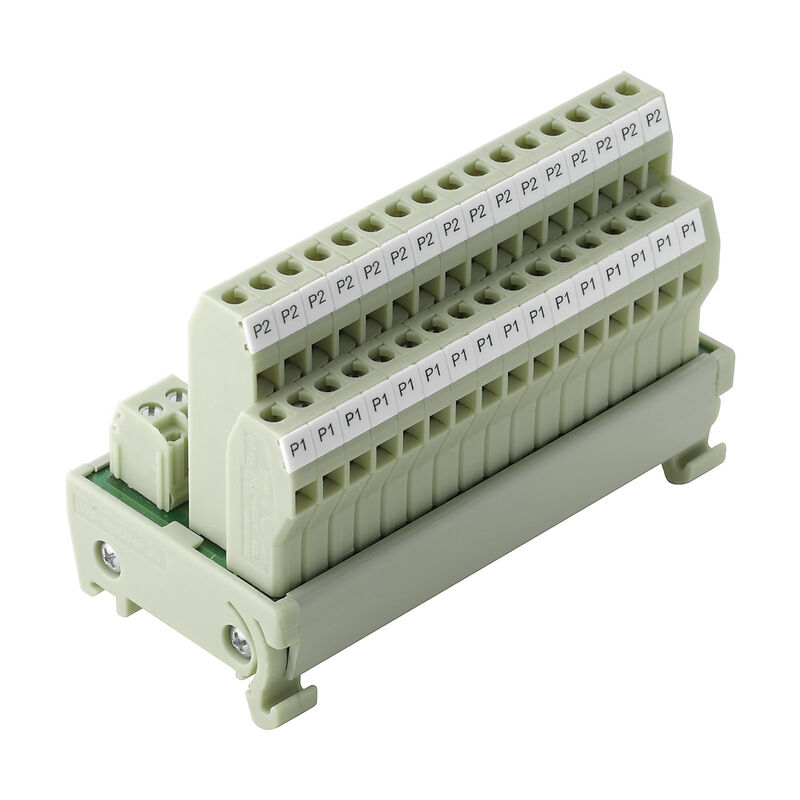

| Versione | Interfaccia, RS VERT, 2 P, Collegamento a vite |
| N. d’ordine | 8234620000 |
| Tipo | RS VERT16 LPK2 |
| GTIN (EAN) | 4008190190781 |
| CPZ | 1 Pezzo |
| Profondità | 64 mm |
| Profondità (pollici) | 2,52 inch |
| Posizione verticale | 45 mm |
| Altezza (pollici) | 1,772 inch |
| Larghezza | 93 mm |
| Larghezza (pollici) | 3,661 inch |
| Peso netto | 124,48 g |
| Temperatura di magazzinaggio | -40...60 °C |
| Temperatura d'esercizio | 0...55 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Connettori di alimentazione | LPA 5.08mm |
| Distribuzione connettori per circuito stampato | LPK 2N 5.08mm |

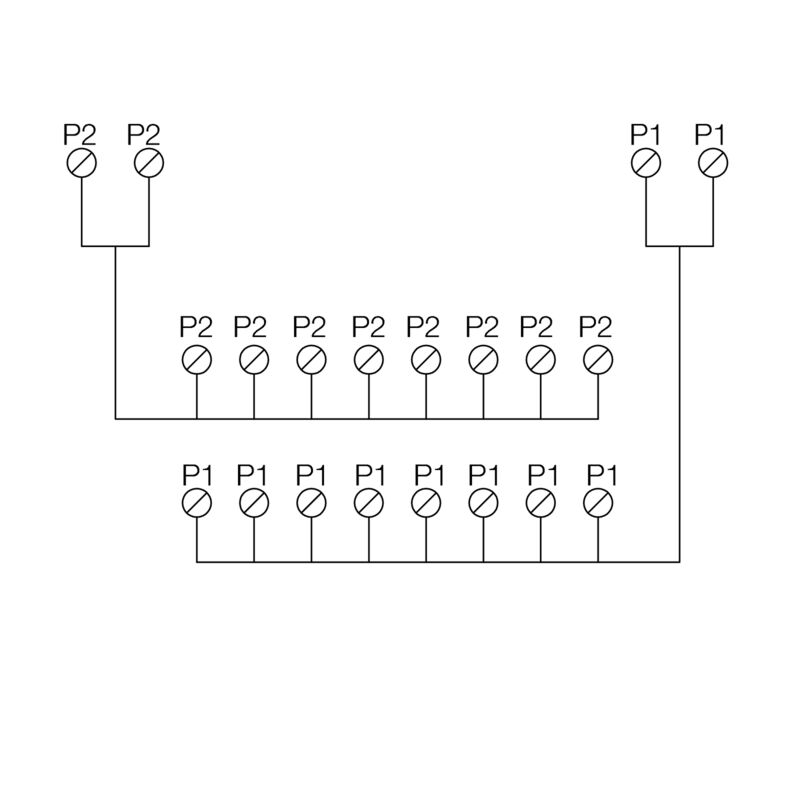

| Numero di potenziali | 2 |
| Tensione nominale | max. 30 V |
| Tensione d'esercizio | max. 30 V |
| Corrente massima per collegamento potenziale | 5 A |
| Corrente massima per collegamento ripartitore | 5 A |
| Corrente nominale totale | 10 A |
| Secondo | DIN EN 50178 |
| Tensione nominale | < 50 V AC |
| Classe di sovratensione | III |
| Grado di lordura | 2 |
| Controllo resistenza agli impulsi | 0,8 kV |
| Campo di serraggio, max. | 1,5 mm² |
| Campo di serraggio, min. | 0,15 mm² |
| Coppia di serraggio, max. | 0,6 Nm |
| Coppia di serraggio, min. | 0,5 Nm |
| Fisso, min. H05(07) V-U | 0,5 mm² |
| Flessibile con boccola, max. | 2,5 mm² |
| Flessibile con boccola, min. | 0,5 mm² |
| Flessibile, max. H05(07) V-K | 4 mm² |
| Flessibile, min. H05(07) V-K | 0,5 mm² |
| Lunghezza di spellatura | 6 mm |
| rigido, max. H05(07) V-U | 6 mm² |
| Sezione di collegamento cavo max, AWG | AWG 12 |
| Sezione di collegamento cavo min, AWG | AWG 26 |
| Tipo di collegamento | Collegamento a vite |
| Tubetto con collare isolante, max. | 2,5 mm² |
| Tipo di collegamento | Collegamento a vite |
| Campo di serraggio, min. | 0,15 mm² |
| Campo di serraggio, max. | 1,5 mm² |
| Fisso, min. H05(07) V-U | 0,5 mm² |
| Fisso, max. H05(07) V-U | 6 mm² |
| Flessibile, min. H05(07) V-K | 0,5 mm² |
| Flessibile, max. H05(07) V-K | 4 mm² |
| Flessibile con boccola, max. | 4 mm² |
| Flessibile con boccola, min. | 0,5 mm² |
| Terminale con collare isolante, max. | 4 mm² |
| Sezione del conduttore, min. AWG | AWG 26 |
| Sezione del conduttore, max. AWG | AWG 10 |
| Coppia di serraggio, min. | 0,5 Nm |
| Coppia di serraggio, max. | 0,6 Nm |
| Lunghezza di spellatura | 13 mm |
| Omologazione/Certificato/Documento di conformità | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153598) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_310105) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8234620000) |
| Notifica modifica prodotto | [Technical change to RSF LPK2, RSSD LPK2 and RS VERT LPK2 modules](https://mdcop.weidmueller.com/mediadelivery/asset/900_317816) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002780 |
| ETIM 7.0 | EC002780 |
| ETIM 8.0 | EC002780 |
| ETIM 9.0 | EC002780 |
| ECLASS 9.0 | 27-14-11-52 |
| ECLASS 9.1 | 27-14-11-52 |
| ECLASS 10.0 | 27-14-11-52 |
| ECLASS 11.0 | 27-14-11-52 |
| ECLASS 12.0 | 27-14-11-52 |
| ECLASS 13.0 | 27-14-11-52 |
| ECLASS 14.0 | 27-14-11-52 |
| Omologazioni |  |
| ROHS | Conforme |
Accessori
-
N. articolo:0383530000Confezione:50 Pezzo
Terminale di fissaggio, grigio, TS 35, V-0, Wemid, Larghezza: 9 mm, 120 °C
-
N. articolo:0498000000Confezione:20 Metro
Guida di supporto, Accessori, acciaio, zincato glavanicamente e passivato, Larghezza: 2000 mm, Posizione verticale: 35 mm, Profondità: 15 mm
-
N. articolo:0383400000Confezione:40 Metro
Guida di supporto, Accessori, acciaio, zincato glavanicamente e passivato, Larghezza: 2000 mm, Posizione verticale: 35 mm, Profondità: 7.5 mm
Morsetti componibiliAccessoriTerminali di fissaggioTS 35Serie SAK
Cabinet InfrastructureGuide di supportoTS 35Acciaio
