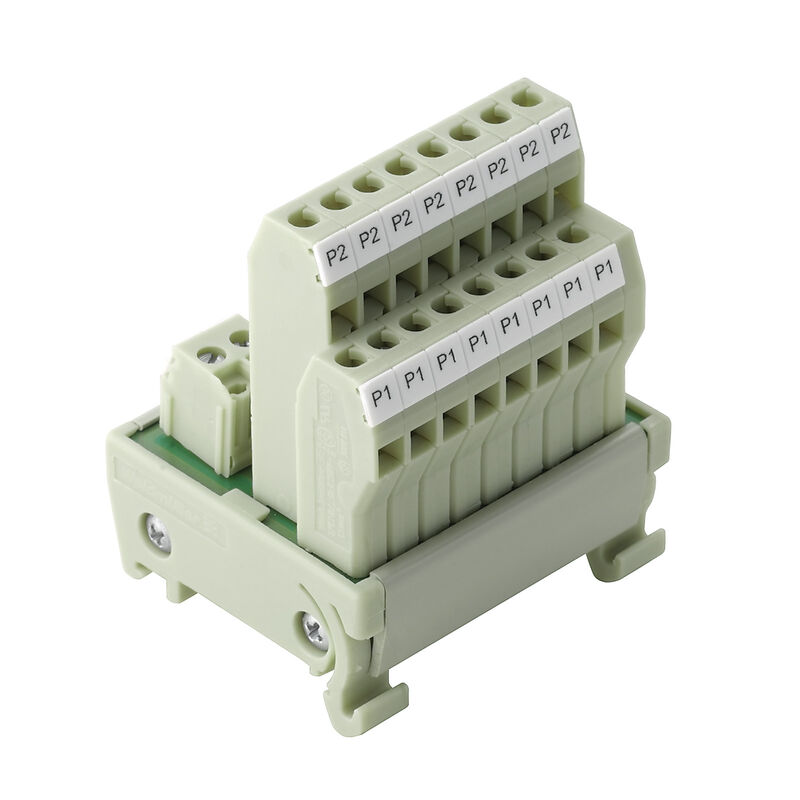

RS VERT8 LPK2
RS VERT8 LPK2

RS VERT8 LPK2

Bu ürün yakında mevcut olmayacak.

Interface, RS VERT, 2 P, Screw connection

Ürün No. 8252010000
Veri sayfasını indir Mühendislik desteği Ürün İndirmleri
Aksesuarlar 2 İlgili ürünler 2
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Connection data Rating data Insulation coordination (EN50178) Csatlakozó mező Supply connection Classifications

Approvals

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Conform

General ordering data

Version
Interface, RS VERT, 2 P, Screw connection
Order No.
8252010000
Type
RS VERT8 LPK2
GTIN (EAN)
4008190474799
Cantidad
1 adet
Estado de entrega
This article will no longer be available in the future.
Last order date
/Date(1770678000000)/

Dimensions and weights

Depth
64 mm
Depth (inches)
2,52 inch
Height
45 mm
Height (inches)
1,772 inch
Width
52 mm
Width (inches)
2,047 inch
Peso neto
67,98 g

Temperatures

Storage temperature
-40...60 °C
Operating temperature
0...55 °C

Environmental Product Compliance

RoHS Compliance Status
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

Connection data

Distribution PCB connectors
LPK 2N 5,08 mm
Number of potentials
2
Versorgungssteckverbinder
LPA 5.08mm

Rating data

Rated voltage
Max. 30 V
Operating voltage
max. 30 V
Maximum current per potential connection
5 A
Maximum current per distributor connection
5 A
Total operating current
10 A

Insulation coordination (EN50178)

Conformidad
DIN EN 50178
Tensión de aislamiento nominal
< 50 V AC
Categoría de sobretensión
III
Grado de polución
2
Tensión de impulso(1,2/50µs)
0,8 kV

Csatlakozó mező

Flexible, máx. H05(07) V-K
4 mm²
Flexible, mín. H05(07) V-K
0,5 mm²
Longitud de desaislado
6 mm
Par de apriete, máx.
0,6 Nm
Par de apriete, mín.
0,5 Nm
Rígido, máx. H05(07) V-U
6 mm²
Rígido, mín. H05(07) V-U
0,5 mm²
Sección de conductor máx., AWG
AWG 12
Sección de conductor mín., AWG
AWG 26
Sección de embornado, máx.
1,5 mm²
Sección de embornado, mín.
0,15 mm²
Sección para puntera con collar de plástico, min.
0,5 mm²
Sección para puntera, max.
2,5 mm²
Terminales con aislamiento de plástico, máx.
2,5 mm²
Tipo de conexión
Screw connection

Supply connection

Tipo de conexión
Screw connection
Sección de embornado, mín.
0,15 mm²
Sección de embornado, máx.
1,5 mm²
Rígido, mín. H05(07) V-U
0,5 mm²
Firme, máx. H05(07) V-U
6 mm²
Flexible, mín. H05(07) V-K
0,5 mm²
Flexible, máx. H05(07) V-K
4 mm²
Sección para puntera, max.
4 mm²
Flexible con manguito, mín.
0,5 mm²
Sección para puntera con collar de plástico, max.
4 mm²
Wire cross-section, min. AWG
AWG 26
Wire cross-section, max. AWG
AWG 10
Tightening torque, min.
0,5 Nm
Tightening torque, max.
0,6 Nm
Stripping length
13 mm

Classifications

ETIM 8.0
EC002780
ETIM 9.0
EC002780
ETIM 10.0
EC002780
ECLASS 14.0
27-14-11-52
ECLASS 15.0
27-14-11-52
