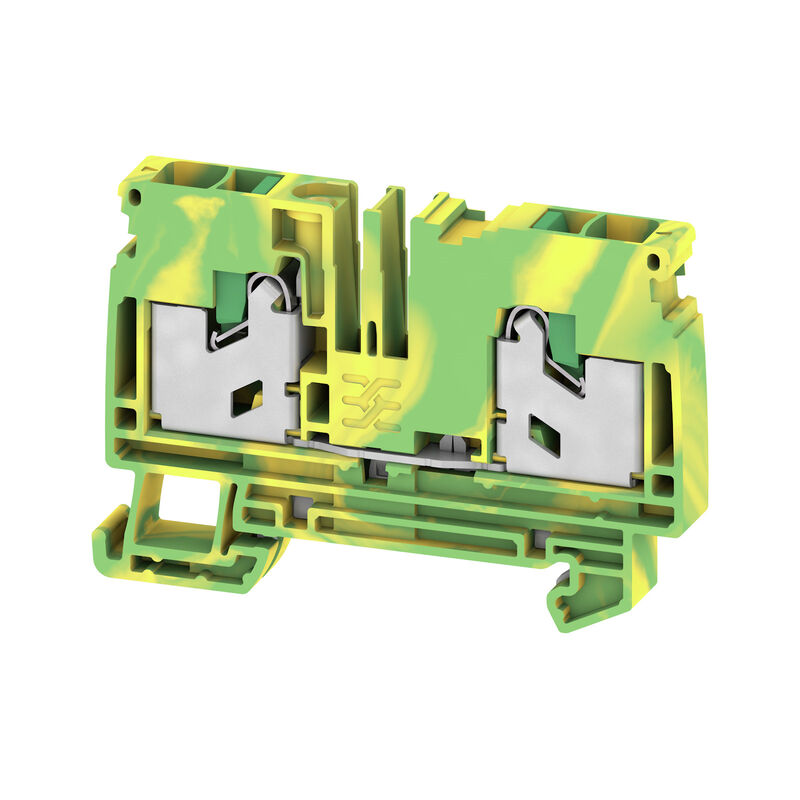

Morsetto PE, SNAP IN, Verde/giallo, 6 mm², 1000 V, Numero di collegamenti: 2, Numero di piani: 1, TS 35, V-0, Wemid

N. articolo 2935630000
Apri nel configuratore
Download foglio dati Supporto ingegneristico
Accessori 30 Prodotti correlati 1068
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dati dei materiali Dati caratteristici del sistema Aaltri dati tecnici Conduttori allacciabili (altro collegamento) Conduttori allacciabili (collegamento di dimensionamento) Generale Dati dimensionamento Classificazioni

Omologazioni

인증
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)

Dati generali per l’ordinazione

Változat
Morsetto PE, SNAP IN, Verde/giallo, 6 mm², 1000 V, Numero di collegamenti: 2, Numero di piani: 1, TS 35, V-0, Wemid
Rendelési szám
2935630000
유형
S2C 6 PE
GTIN (EAN)
4099986686366
CPZ
50 Pezzo

Dimensioni e pesi

깊이
45,5 mm
Profondità (pollici)
1,791 inch
높이
66,5 mm
Altezza (pollici)
2,618 inch
너비
8,1 mm
Larghezza (pollici)
0,319 inch
Peso netto
21,9 g

Temperature

Temperatura magazynowania
-25 °C...55 °C
Temperatura ambiente
-5 °C…40 °C
Temperatura d'esercizio continuo, min.
-60 °C
Temperatura d'esercizio continuo, max.
130 °C

Conformità ambientale del prodotto

RoHS Compliance Status
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

Dati dei materiali

Materiale di base
Wemid
Colori
Verde/giallo
Colore elementi di azionamento
verde
Classe d'infiammabilità UL 94
V-0

Dati caratteristici del sistema

Piastra terminale (necessaria)
Sì
Numero di potenziali
1
Numero di piani
1
Numero dei punti di serraggio per piano
2
Numero di potenziali per piano
1
Piani ponticellati internamente
No
Collegamento PE
Sì
Guida equipaggiata
TS 35
Funzione N
No
Funzione PE
Sì
Funzione PEN
No

Aaltri dati tecnici

bloccabile
Sì
con perno d'arresto
No
Lati aperti
destra
Tipo di fissaggio
innestabile
Tipo di montaggio
TS 35

Conduttori allacciabili (altro collegamento)

Connection type, additional connection
SNAP IN

Conduttori allacciabili (collegamento di dimensionamento)

Calibro a norma 60 947-1
A5
Campo di sezioni, max.
6 mm²
Campo di sezioni, min.
1 mm²
Dimensione lama
1,0 x 5,5 mm
Direzione di collegamento
in alto
Lunghezza di spellatura
12 mm
Numero di collegamenti
2
Sezione di collegamento cavo AWG, max.
AWG 8
Sezione di collegamento cavo AWG, min.
AWG 22
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max.
6 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min.
1 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max.
6 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min.
1 mm²
Sezione di collegamento cavo, flessibile, max.
6 mm²
Sezione di collegamento cavo, flessibile, min.
1,5 mm²
Sezione di collegamento cavo, nucleo rigido, max.
6 mm²
Sezione di collegamento cavo, nucleo rigido, min.
1 mm²
Sezione di collegamento, flessibile, max.
6 mm²
Sezione di collegamento, flessibile, min.
1,5 mm²
Sezione di collegamento, semirigida, max.
6 mm²
Sezione di collegamento, semirigida, min.
1 mm²
Tipo di collegamento
SNAP IN

Generale

Mounting rail
TS 35
Standards
IEC 60947-7-2
Wire connection cross section AWG, max.
AWG 8
Wire connection cross section AWG, min.
AWG 22

Dati dimensionamento

Sezione di dimensionamento
6 mm²
Tensione impulsiva di dim. rispetto al mors. adiacente
1 000 V
Tensione DC nominale
1 000 V
Norme
IEC 60947-7-2
Resistenza di passaggio conforme a IEC 60947-7-x
0,78 mΩ
Tensione impulsiva di dimensionamento
8 kV
Tensione impulsiva di dim. rispetto al mors. adiacente
8 kV
Potenza dissipata secondo IEC 60947-7-x
1,31 W
Classe di sovratensione
III
Grado di lordura
3

Classificazioni

ETIM 8.0
EC000901
ETIM 9.0
EC000901
ETIM 10.0
EC000901
ECLASS 14.0
27-25-01-03
ECLASS 15.0
27-25-01-03
