S2L 3.50/06/180F 3.5SN OR BX
Product image
S2L 3.50/06/180F 3.5SN OR BX
Product image
S2L 3.50/06/180F 3.5SN OR BX
Dimensional drawing

S2L 3.50/06/180F 3.5SN OR BX

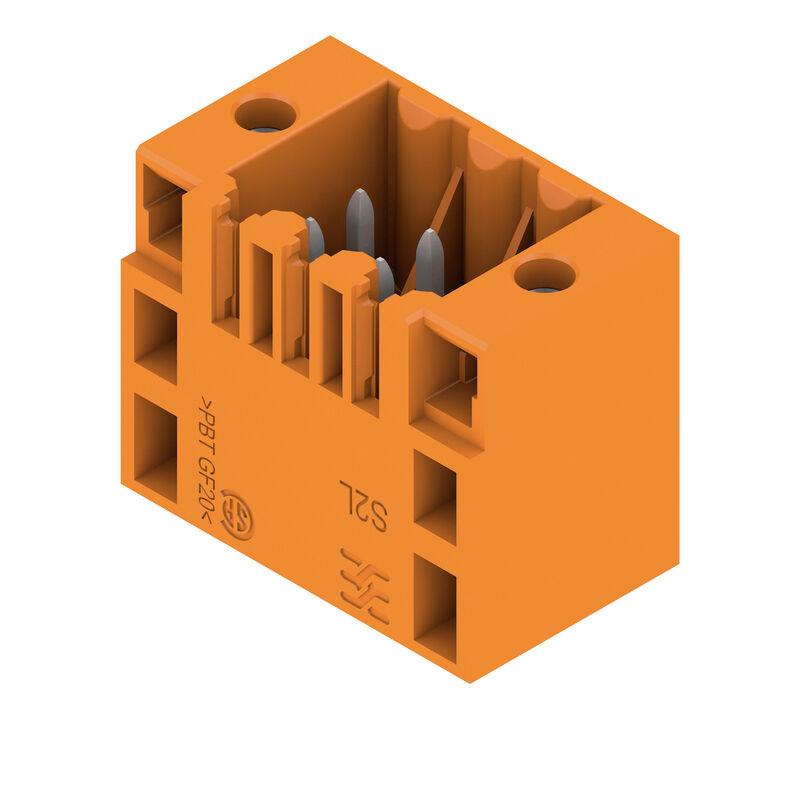

PCB plug-in connector, male header, Flange, THT solder connection, 3.50 mm, Number of poles: 6, 180°, Solder pin length (l): 3.5 mm, tinned, orange, Box

Product ID 1729430000
Gegevensblad downloaden Engineeringondersteuning Productdownloads
Toebehoren 3 Is contradeel van 3 Verwante producten 39
Approvals General ordering data Abmessungen und Gewichte Environmental Product Compliance System specifications Material data Bemessungsdaten nach IEC Nenndaten nach CSA Données nominales selon UL 1059 Packing Important note Classifications

Approvals

Schválení
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (UR)
E60693

General ordering data

Verze
PCB plug-in connector, male header, Flange, THT solder connection, 3.50 mm, Number of poles: 6, 180°, Solder pin length (l): 3.5 mm, tinned, orange, Box
Číslo objednávky
1729430000
Typ
S2L 3.50/06/180F 3.5SN OR BX
GTIN (EAN)
4032248040865
Množství
102 szt.
parametry produktu
IEC: 250 V / 10 A
UL: 150 V / 10 A
opakowanie
skrzynia

Abmessungen und Gewichte

Hloubka
10,5 mm
Hloubka (v palcích)
0,413 inch
Výška
17,7 mm
Hauteur (pouces)
0,697 inch
Hauteur version la plus basse
14,2 mm
Šířka
17,5 mm
Larghezza (pollici)
0,689 inch
Čistá hmotnost
2,45 g

Environmental Product Compliance

Stav souladu se směrnicí RoHS
Compliant without exemption
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

System specifications

Product family
OMNIMATE Signal - series B2L/S2L 3.50 - 2-row
Type of connection
Board connection
Mounting onto the PCB
THT-forrasztott csatlakozás
Pitch in mm (P)
3,5 mm
Rozteč v palcích (P)
0,138 "
Výstupní tvarovka
180°
Liczba biegunów
6
liczba kołków lutowanych na biegun
1
Solder pin length (l)
3,5 mm
Rozměry pájecích pinů
d = 1,0 mm
восьмиугольный
Průměr otvoru pájecího očka (D)
1,3 mm
Tolerans diameter bestyckningshål (D)
+ 0,1 mm
L1 i mm
7 mm
L1 i tum
0,276 "
Number of rows
1
Pin series quantity
2
Touch-safe protection acc. to DIN VDE 57 106
finger-safe unplugged/ back-of-hand-safe plugged
Touch-safe protection acc. to DIN VDE 0470
IP20 plugged/ IP10 unplugged
Can be coded
Yes
Plugging force/pole, max.
5 N
拉力 / 回路，最大
4 N
Tightening torque
  • Torque type:
    Mounting screw, PCB
  • Usage information:
    • Tightening torque:
      • min.:
        0,1 Nm
      • max.:
        0,15 Nm
    • Recommended screw:
      • Part number:
        1610740000

Material data

Izolační materiál
PBT
Barevný
naranja
Barevný graf (podobné)
RAL 2000
Skupina izolačního materiálu
IIIa
Komparativní index sledování (CTI)
≥ 200
Klasa palności wg UL 94
V-0
Materiál kontaktu
Cu-legering
Povrch kontaktu
förtennad
Skiktstruktur för lödanslutningen
2...3 µm Ni / 5...7 µm Sn glansig
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
100 °C
Temperature range, installation, min.
-30 °C
Temperature range, installation, max.
100 °C

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
10 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
10 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
9 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
8,5 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
250 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
125 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
80 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
2,5 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
2,5 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
2,5 kV
Krátkodobý odpor proti zkratovému proudu
3 x 1s mit 77 A

Nenndaten nach CSA

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1488444
Jmenovité napětí (aplikační skupina B / CSA)
150 V
Jmenovitý proud (aplikační skupina B / CSA)
5 A
Odkaz na hodnoty pro schválení
Specifications are maximum values, details - see approval certificate.

Données nominales selon UL 1059

Institute (UR)
UR
Certificate No. (UR)
E60693
Rated voltage (Use group B / UL 1059)
150 V
Jmenovité napětí (aplikační skupina C / UL 1059)
50 V
Jmenovitý proud (aplikační skupina B / UL 1059)
10 A
Jmenovitý proud (aplikační skupina C / UL 1059)
10 A
Odkaz na hodnoty pro schválení
Specifications are maximum values, details - see approval certificate.

Packing

Packaging
Box
VPE length
340 mm
Šířka VPE
134 mm
Výška VPE
21 mm

Important note

IPC shoda
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Poznámky
  • További változatok külön kérésre
  • Aranyozott érintkező felület külön kérésre
  • Sorok közötti hézag: lásd a furatelrendezést
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • Forrasztószem átmérője D = 1.3+0,1 mm
  • P a rajzon = osztás
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • A csavaros aljzatos csatlakozódugaszok (…F) kiegészítő megtámasztásához rögzítőcsavaros kiegészítő tömszelence használható (lemezacél csavar, ISO 1481-ST 2,2 X 4,5 C vagy ISO 7049-ST 2,2 X 4,5 C – lásd Tartozékok). Tömszelence csak forrasztás után engedélyezett.
  • Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
