S2L 3.50/08/180G 3.5SN BK BX
Produktillustration
S2L 3.50/08/180G 3.5SN BK BX
Produktillustration
S2L 3.50/08/180G 3.5SN BK BX
Dimensional drawing

S2L 3.50/08/180G 3.5SN BK BX

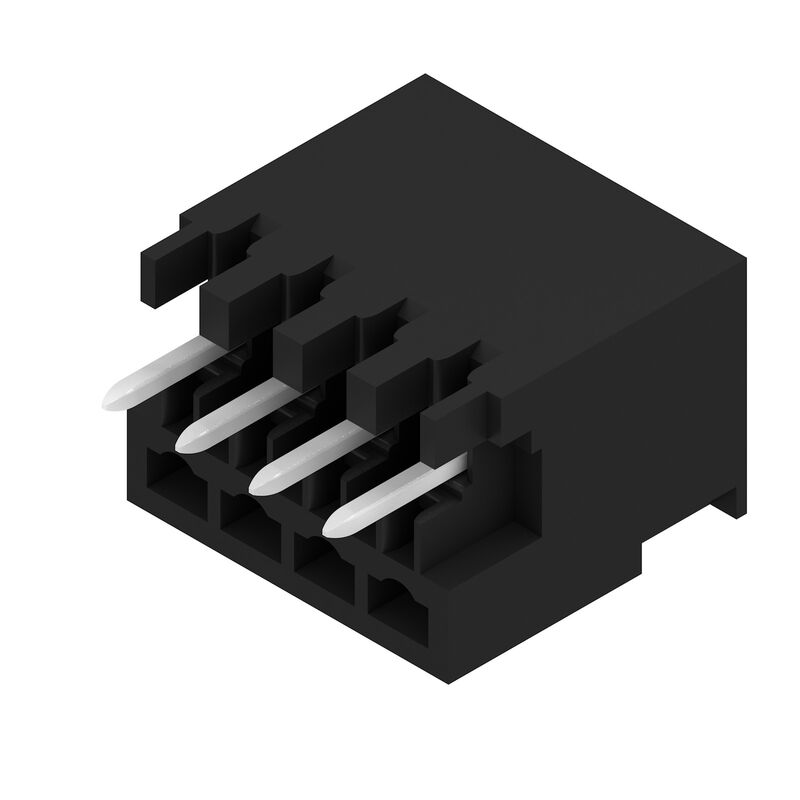

PCB plug-in connector, male header, closed side, THT solder connection, 3.50 mm, Number of poles: 8, 180°, Solder pin length (l): 3.5 mm, tinned, black, Box

Produkt-ID 1728960000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 2 Är en motdel till 1 Använda produkter 36
Omologazioni General ordering data Méretek és tömegek Environmental Product Compliance System specifications Material data Bemessungsdaten nach IEC CSA에 따른 정격 데이터 Rated data acc. to UL 1059 Imballaggio Important note Classifications

Omologazioni

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (UR)
E60693

General ordering data

Version
PCB plug-in connector, male header, closed side, THT solder connection, 3.50 mm, Number of poles: 8, 180°, Solder pin length (l): 3.5 mm, tinned, black, Box
Código
1728960000
Tipo
S2L 3.50/08/180G 3.5SN BK BX
GTIN (EAN)
4032248040391
Cantidad
120 items
Produktparametrar
IEC: 250 V / 10 A
UL: 150 V / 10 A
Förpackning
Box

Méretek és tömegek

Depth
10,5 mm
Depth (inches)
0,413 inch
Altura
17,7 mm
Height (inches)
0,697 inch
Height of lowest version
14,2 mm
Width
15,4 mm
Width (inches)
0,606 inch
Peso netto
2,34 g

Environmental Product Compliance

RoHS megfelelőségi állapot
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

System specifications

Produktfamilj
OMNIMATE Signal - series B2L/S2L 3.50 - 2-row
Anslutningstyp
Board connection
Montering på kretskortet
THT solder connection
Delning i mm (P)
3,5 mm
Pitch in inches (P)
0,138 "
Anslutningsvinkel
180°
Antal poler
8
Antal lödstift per pol
1
Lödstiftlängd (l)
3,5 mm
Dimensioner för lödstift
d = 1,0 mm
oktagonal
Diametro foro di equipaggiamento (D)
1,3 mm
Tolerans diameter bestyckningshål (D)
+ 0,1 mm
L1 i mm
10,5 mm
L1 i tum
0,413 "
Antal rader
1
Polradstal
2
Beröringsskydd enligt DIN VDE 57
fingers. ej inst./ handryggss. instucken
Beröringsskydd enligt DIN VDE 0470
IP 20 ansluten/ IP 10 ej ansluten
Koderbar
Ja
Max. instickskraft/pol
5 N
Max. dragkraft/pol
4 N

Material data

Materiale isolante
PBT
Colori
black
Tabella dei colori (simile)
RAL 9011
Gruppo materiali isolanti
IIIa
Comparative Tracking Index (CTI)
≥ 200
Brännbarhetsklass enligt UL 94
V-0
Materiale dei contatti
Cu-legering
Superficie dei contatti
förtennad
Skiktstruktur för lödanslutningen
2...3 µm Ni / 5...7 µm Sn glansig
Lagertemperatur, min.
−40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
−50 °C
Driftstemperatur, max
100 °C
Temperaturområde Montage, min.
−30 °C
Temperaturområde Montage, max.
100 °C

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
10 A
Corrente di dimensionamento, numero massimo di poli (Tu=20 °C)
10 A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)
9 A
Corrente di dimensionamento, numero massimo di poli (Tu = 40°C)
8,5 A
Rated voltage for surge voltage class / pollution degree II/2
250 V
Rated voltage for surge voltage class / pollution degree III/2
125 V
Tensione nominale con classe di sovratensione/grado di lordura III/3
80 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2
2,5 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2
2,5 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
2,5 kV
Portata transitoria
3 x 1s mit 77 A

CSA에 따른 정격 데이터

Institut (CSA)
CSA
Certifikat nr. (CSA)
200039-1488444
Märkspänning (användargrupp B / CSA)
150 V
Märkström (användargrupp B / CSA)
5 A
Hänvisning till godkännandevärden
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Rated data acc. to UL 1059

Institut (UR)
UR
Certifikat nr. (UR)
E60693
Märkspänning (användargrupp B / UL 1059)
150 V
Märkspänning (användargrupp C / UL 1059)
50 V
Rated current (Use group B / UL 1059)
10 A
Märkström (användargrupp C / UL 1059)
10 A
Hänvisning till godkännandevärden
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Imballaggio

Förpackning
Box
VPE-längd
339 mm
VPE-bredd
133 mm
VPE-höjd
21 mm

Important note

Conformità IPC
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Megjegyzések
  • Additional variants on request
  • Gold-plated contact surfaces on request
  • Spacing between rows: see hole layout
  • Rated current related to rated cross-section & min. No. of poles.
  • Diameter of solder eyelet D = 1.3+0.1 mm
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
