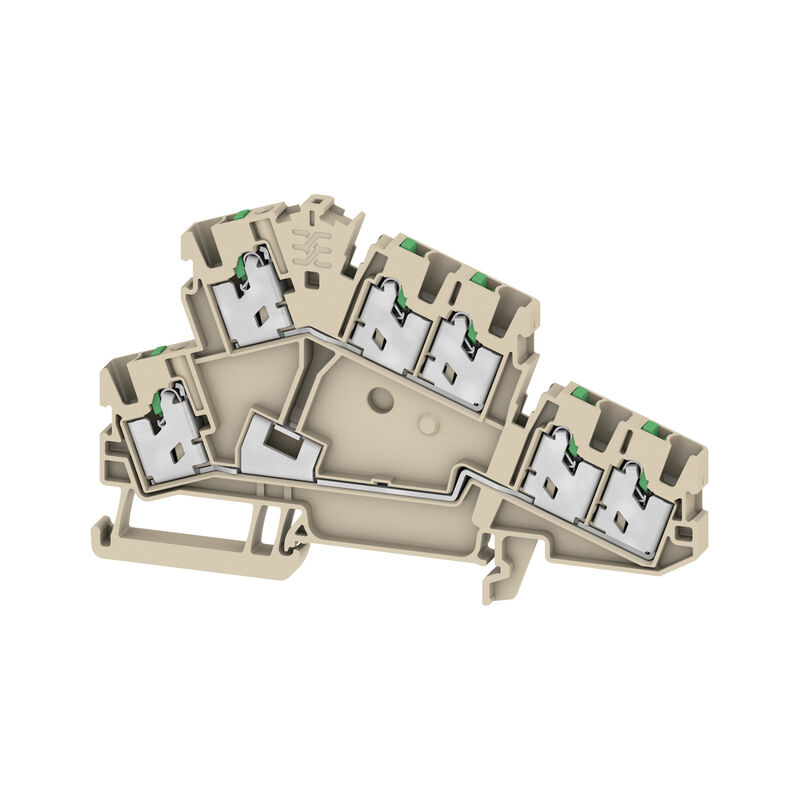

S2T 2.5 6C
S2T 2.5 6C
S2T 2.5 6C
S2T 2.5 6C

S2T 2.5 6C

Multi-tier modular terminal, SNAP IN, dark beige, 2.5 mm², 800 V, Number of connections: 6, Number of levels: 2, TS 35, V-0

Ürün No. 3093170000
Konfigüratörde aç
Veri sayfasını indir Engineering Support Product Downloads
Aksesuarlar 90 İlgili ürünler 1078
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Material data System specifications Additional technical data Conductors for clamping (additional connection) Conductors for clamping (rated connection) General Rating data UL rating data Classifications

Approvals

Approvals
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

General ordering data

Version
Multi-tier modular terminal, SNAP IN, dark beige, 2.5 mm², 800 V, Number of connections: 6, Number of levels: 2, TS 35, V-0
Order No.
3093170000
Type
S2T 2.5 6C
GTIN (EAN)
4099987110167
Qty.
50 adet

Dimensions and weights

Depth
64,5 mm
Depth (inches)
2,539 inch
Depth including DIN rail
65 mm
Height
102,5 mm
Height (inches)
4,035 inch
Width
5,1 mm
Width (inches)
0,201 inch
Net weight
22,057 g

Temperatures

Storage temperature
-25 °C...55 °C
Ambient temperature
-5 °C
Continuous operating temp., min.
-60 °C
Continuous operating temp., max.
130 °C

Environmental Product Compliance

RoHS Compliance Status
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

Material data

Basic material
Wemid
Colour
dark beige
Colour of operational elements
green
Klasa palności wg UL 94
V-0

System specifications

End cover plate required
Yes
Number of potentials
2
Number of levels
2
Number of clamping points per level
3
Number of potentials per tier
1
Levels cross-connected internally
No
PE connection
No
Mounting rail
TS 35
N-function
No
PE function
No
PEN function
No

Additional technical data

Explosion-tested version
No
med rasttapp
No
Snap-on
Yes
Type of fixing
Snap-on
Type of mounting
TS 35
Открытые страницы
right

Conductors for clamping (additional connection)

Connection type, additional connection
SNAP IN

Conductors for clamping (rated connection)

2,5 mm²
Blade size
0.6 x 3.5 mm
Clamping range, min.
0,34 mm²
Connection cross-section, finely stranded, min.
0,34 mm²
Connection direction
Inclined / angled
Dvojdutinka, max.
0,75 mm²
Dvojdutinka, max.
0,5 mm²
Gauge to IEC 60947-1
A2
Number of connections
6
Průřez propojení AWG, min.
AWG 22
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.
2,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.
0,34 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.
2,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.
0,34 mm²
Průřez připojení vodiče, pevné jádro, max.
2,5 mm²
Průřez připojení vodiče, pevné jádro, min.
0,34 mm²
Průřez připojení vodičů, jemně splétané, max.
2,5 mm²
Průřez připojení vodičů, jemně stáčené, max.
4 mm²
Průřez připojení vodičů, jemně stáčené, min.
0,34 mm²
Průřez připojení vodičů, splétané, max.
2,5 mm²
Průřez připojení vodičů, splétané, min.
0,34 mm²
Stripping length
10 mm
Type of connection
SNAP IN
Type of connection 2
SNAP IN
Wire connection cross section AWG, max.
AWG 14

General

Mounting rail
TS 35
Standards
IEC 60947-7-1
Wire connection cross section AWG, max.
AWG 14
Wire connection cross section AWG, min.
AWG 22

Rating data

Rated cross-section
2,5 mm²
Rated voltage
800 V
Rated DC voltage
800 V
Nominal current
24 A
Current at maximum wires
24 A
Standards
IEC 60947-7-1
Volume resistance according to IEC 60947-7-x
1,33 mΩ
Rated impulse withstand voltage
8 kV
Power loss in accordance with IEC 60947-7-x
0,77 mW
Stopień zanieczyszczenia
3
Категория перенапряжения
III

UL rating data

Certificat Nº (cURus)
E60693
Conductor size Factory wiring max. (cURus)
12 AWG
Corrente Gr B (cURus)
20 A
Grandezza conduttore Factory wiring min (cURus)
22 AWG
Tension Gr D (cURus)
600 V
Tensione Gr C (cURus)
600 V
Tensión Gr B (cURus)
600 V
Vezetékméret, terepi vezetékezés, min. (cURus)
22 AWG
전류 크기 C(cURus)
20 A
전류 크기 D(cURus)
5 A
컨덕터 크기 필드 결선 최대(cURus)
12 AWG

Classifications

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-02
ECLASS 15.0
27-25-01-02
