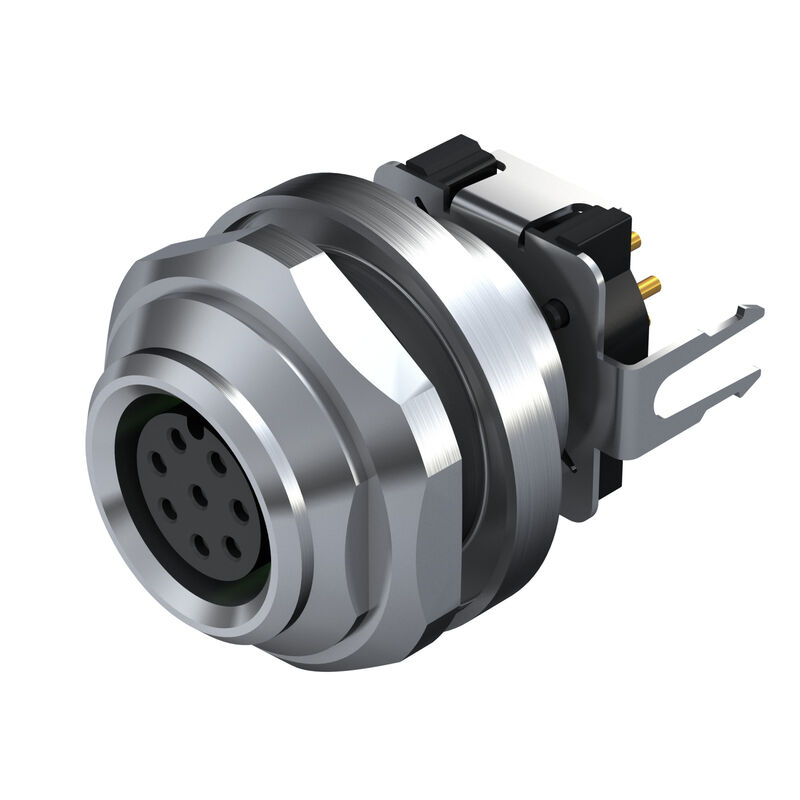

SAIE-M8B-8S-H10TL

Spina incorporata, M8, Filettatura di montaggio: M 12, Numero di poli: 8, Lunghezza trefolo/cavo:

N. articolo 2423730000

Versione	Spina incorporata, M8, Filettatura di montaggio: M 12, Numero di poli: 8, Lunghezza trefolo/cavo:
N. d’ordine	2423730000
Tipo	SAIE-M8B-8S-H10TL
GTIN (EAN)	4050118430219
CPZ	25 Pezzo

Peso netto

10,28 g

Stato conformità RoHS	Conforme con esenzione
Esenzione RoHS (se applicabile/nota)	6c
REACH SVHC	Lead 7439-92-1
SCIP	0ea6d931-f9e9-40a6-89d9-8d67103189d3

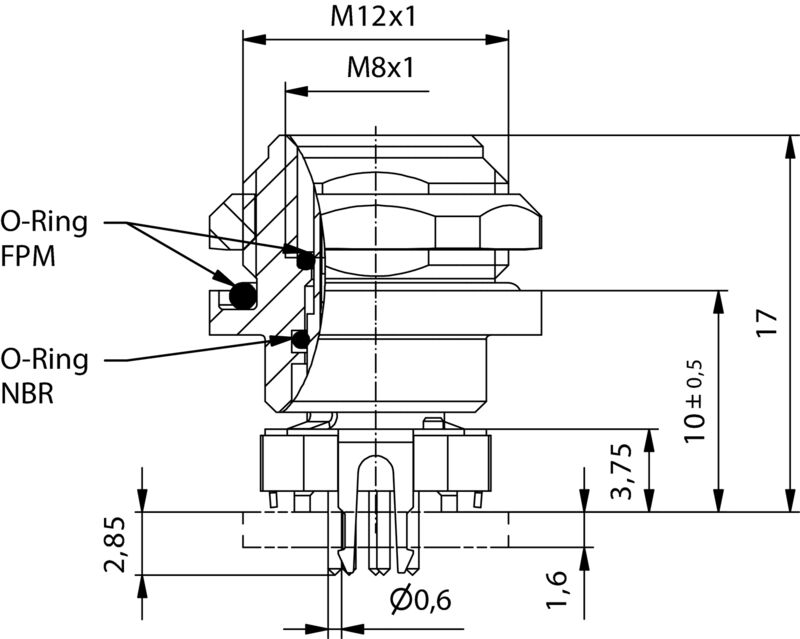

Altezza di fissaggio	10 mm
Codifica	M8 = nessuno
Collegamento schermato	Nessuno
Custodie	Femmina M8
Filettatura di montaggio	Polo: M8 / Presa: M12
Numero di poli	8
Superficie custodia	nichelato
Tipo di montaggio	Montaggio pannello posteriore
Tensione nominale	30 V
Tensione nominale	60 V (3 poli) / 30 V (4, 5 e 8 poli)
Corrente nominale	1,5 A
Corrente nominale	4 A (3, 4 e 5 poli) / 1,5 A (8 poli)
Campo delle temperature	-30…80 °C
Grado di protezione	IP67
Superficie dei contatti	Au (oro)
Materiale base della custodia	CuZn nichelato
Filettatura del collegamento	M8
Coppia di serraggio	M8: 0,5 Nm
Filettatura di montaggio	M 12
Campo della coppia di serraggio	1.2 Nm
Coppia di montaggio	max.: 1,2 Nm
Resistenza contro l'isolamento	100 MΩ
Grado di lordura	3 (2 all'interno dell'area sigillata)
Cicli di inserimento	≥ 100
Materiale dei contatti	Lega in rame
Materiale delle guarnizioni	FPM
Materiale controdado	CuZn, nichelato
Materiale della custodia a flangia	CuZn, nichelato
Materiale di inghisaggio	PUR

Numero di poli	8
Materiale base della custodia	CuZn nichelato
Filettatura del collegamento	M8
Materiale dei contatti	Lega in rame
Superficie dei contatti	Au (oro)
Tipo di montaggio	Montaggio pannello posteriore
Grado di protezione	IP67
Cicli di inserimento	≥ 100

Materiale dei contatti	Lega in rame
Superficie dei contatti	Au (oro)

Cicli di inserimento	≥ 100
Grado di protezione	IP67
Numero di poli	8
Numero di serie di poli	1
Resistenza contro l'isolamento	100 MΩ

Dati ingegneristici	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66004)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2423730000)
Cataloghi	[Catalogues in PDF-format](LINK/Catalog.html)
Brochure	[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)

ROHS

Conforme
