SAIL-7/8BW-3-2.0U
SAIL-7/8BW-3-2.0U
Schéma pólů
Angled socket
SAIL-7/8BW-3-2.0U
Schéma pólů
Socket
SAIL-7/8BW-3-2.0U
Schéma připojení
SAIL-7/8BW-3-2.0U
Ideální nástroj: Screwty ® s momentovou funkcí
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-7/8BW-3-2.0U

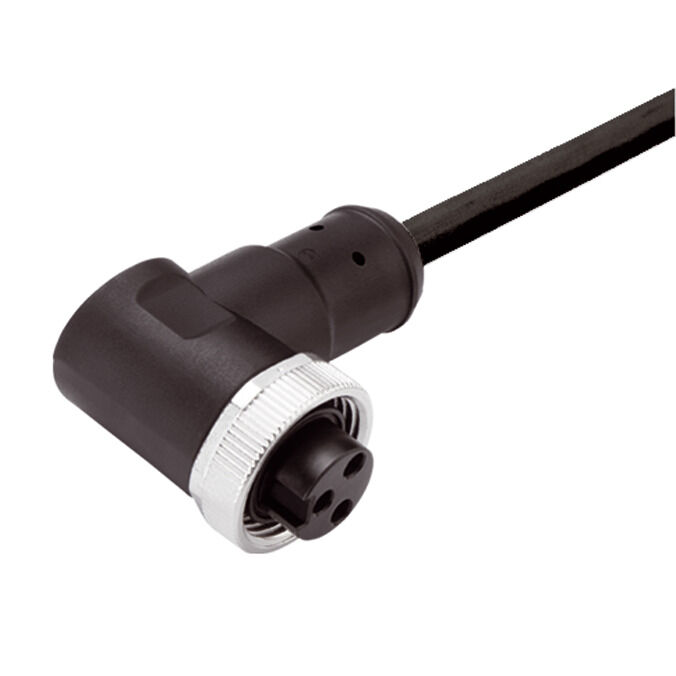

Vedení senzoru/aktoru, jeden konec bez konektoru, 7/8", Počet pólů : 3 (2 + PE), 2 m, Samice, zahnutý, Stíněný: Ne, LED: Ne, Materiál pláště: PUR, Halogen: Ne

ID výrobku 1292110200
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příbuzné výrobky 5
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím 케이블의 기술 사양 Allmänna tekniska data Elektrické vlastnosti Obecné standardy Konektor, vlevo Konektor, pravý Klasifikace

Osvědčení

Schválení
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cULus)
E307231

Všeobecné objednací údaje

Verze
Vedení senzoru/aktoru, jeden konec bez konektoru, 7/8", Počet pólů : 3 (2 + PE), 2 m, Samice, zahnutý, Stíněný: Ne, LED: Ne, Materiál pláště: PUR, Halogen: Ne
Číslo objednávky
1292110200
Tipo
SAIL-7/8BW-3-2.0U
GTIN (EAN)
4050118087833
Množství
1 ks

Rozměry a hmotnosti

Čistá hmotnost
180 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu s výjimkou
Esenzione RoHS (se applicabile/nota)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

케이블의 기술 사양

Barevné kódování
blue
brown
Green/yellow
Barva opláštění
czarny
Cykly ohybu
5 млн
Délka kabelu
2 m
Halogen
Nej
Izolace
TPM
Konfigurovatelná délka kabelu
Ne
Materiál pláště
PUR
Odolnost proti zkrutu
0 °/m
Odolnost vůči jiskrám ze sváření
Ne
Odolné vůči perlám kovu ze svařování
Ne
PE funkce
Ano
Poloměr ohybu, min., pohyblivý
7,5x průměr kabelu
Počet pólů
3 (2 + PE)
Průřez jádra
1,5 mm²
Stíněný
Ne
Teplotní rozpětí, pohyblivé
-20...80 °C
Teplotní rozpětí, stacionární
-50...80 °C
Vhodné pro nosiče kabelů
Ano
Vnější potah v souladu se stylem UL AWM
20234 (80 °C / 1000 V)
Vnější průměr
7.4 mm ± 0.2 mm
Zesítěné vyzařování
Ne

Allmänna tekniska data

Cykly zapojování
≥ 100
Hlavní materiál krytu
PUR
Jmenovité impulzní napětí
2 500 V
Jmenovité napětí
300 V
Jmenovitý proud
12 A
Kódování
žádná
LED
Ne
Materiál kontaktu
CuZn
Odpor izolace
108 Ω
Povrch kontaktu
Au (zlato)
propojeno můstkem
Ne
Připojovací závit
7/8"
Rango de temperatura caja
-40 … +85 ° C
Rated voltage (UL)
600 V
Stupeň krytí
IP68
přišroubované
Threaded ring material
Tlakově litý zinek
Verze
Samice, zahnutý
Závažnost znečištění
3

Elektrické vlastnosti

Jmenovité napětí
300 V
Jmenovitý proud
9 A (4 a 5 pólů), 12 A (3 póly)
Odpor izolace
108 Ω

Obecné standardy

Č. osvědčení (cULus)
E307231

Konektor, vlevo

Plug left
IP68, Kontakt samice, S úhlem 90°, Plast, nestíněné

Konektor, pravý

Plug right
volný konec vodiče

Klasifikace

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
